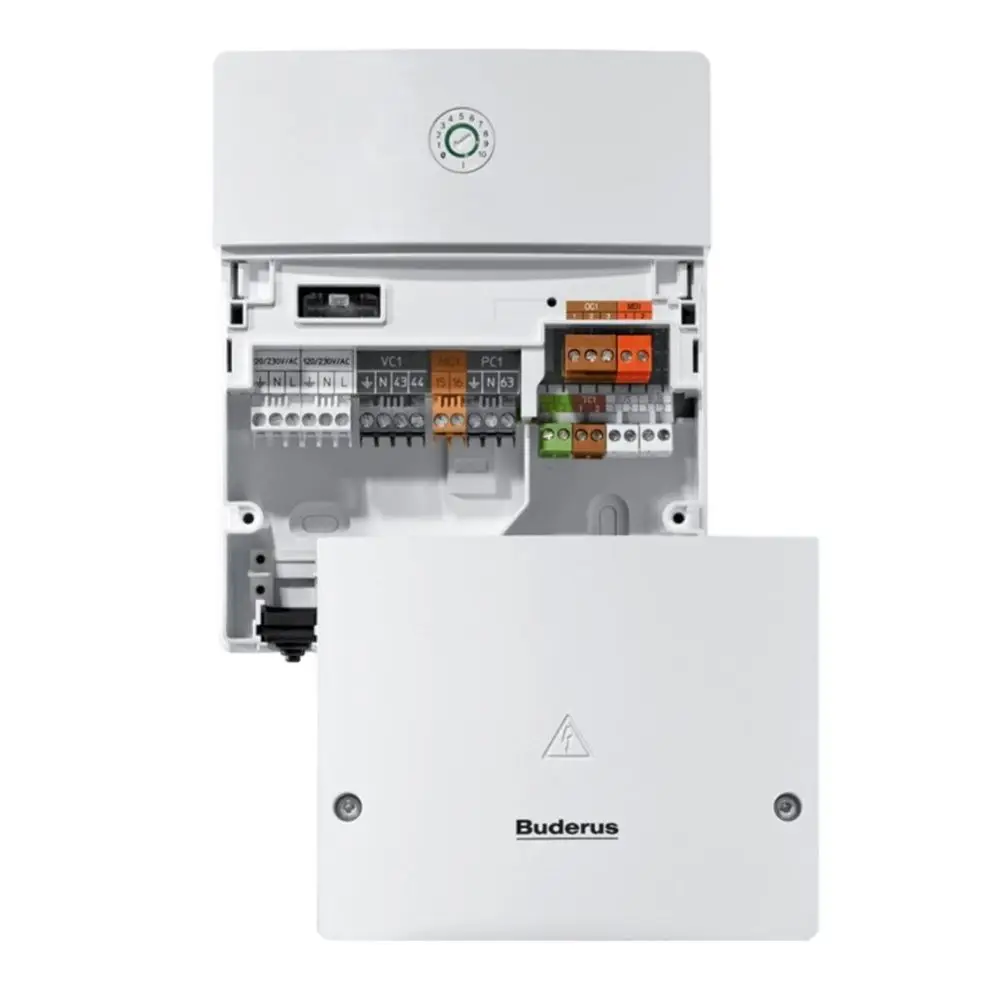

Buderus Heizkreismodul Logamatic MM100, 7738113391
Raleo - Deutschlands Beste Online-Shops 2024
Wir sind Preisträger der Auszeichnung "Deutschlands beste Online-Shops" von n-tv und dem Deutschen Institut für Servicequalität (DISQ).
395,00 €
Frage zu diesem Artikel stellen
Hersteller | Buderus |
Abmessungen B/H/T (mm) | 151/184/61 |
Abmessungen B/H/T bei Einbau in Wärmeerzeuger (mm) | – |
Sicherung (V/A) | 230/5 A |
BUS-Schnittstelle | EMS1.0/2.0 |
Maximale Leistungsabgabe Pumpe (W) | 400 |
Maximale Stromspitze PC1 | <30A/10ms |
Schutzart bei Einbau in Wärmeerzeuger oder Regelgerät bei Wandmontage | wird von Schutzart Wärmeerzeuger bestimmt IP 44 |
Artikelnummer | 7738113391 |
Buderus Heizkreismodul Logamatic MM100, 7738113391
Beschreibung Logamatic MM100
Modul zum Einsatz im Regelsystem EMS plus je nach Wärmeerzeugertyp zum Einbau in EMS Wärmeerzeuger oder zur Wandmontage
Alternativ integriert in HeizkreisSchnellmontagesystem erhältlich
Bedienung über Bedieneinheit BC400/ RC310/HMC310
Anforderung Umwälzpumpe wahlweise als geschaltetes 230V-Signal oder als 230V Dauersignal zusätzlich mit integriertem potenzialfreiem Start/Stop-Kontakt
Eingang Pumpenstörung
Funktionsumfang
Regelung eines witterungsgeführten Heiz-/ Kühlkreises (Heizkreispumpe und ggf. Mischer) oder Regelung eines KonstantHeizkreises z.B. Lüftungskreis, Wärmeanforderung über Kontakt
Alternativ bei Gas-/Öl-Wärmerzeuger Regelung des ersten Warmwasserspeichers z.B. für Kaskadenmodul MC400 oder für Frischwassersystem oder zur Überwachung tägl. Aufheizung Warmwasser auf 60 °C oder
Alternativ Regelung eines zweiten Warmwasser-Speichers (separates MM100 für Warmwasser erforderlich) inkl. Anschluss 2. Speicherladepumpe, 2. Zirkulationspumpe und 2. Warmwasserfühler und eigenem Zeitprogramm
Anschlussmöglichkeit Temperaturfühler hydraulische Weiche. Hinweis: wenn möglich Weichenfühler direkt an Geräteelektronik installieren.
Auswahl Pumpenbetrieb über geschaltetes 230V Signal oder alternativ Dauersignal 230V und zusätzlicher potenzialfreier Start-/ Stop-Kontakt im Modul
Alarmeingang Pumpenstörung (potenzialfrei)
Zuordnungsmöglichkeit einer Bedieneinheit
BC400, RC310 oder RC200 für
– Raumtemperaturgeführte Betriebsweise
– Raumtemperaturaufschaltung bzw.
– Raumtemperaturabhängige Nachtabsenkung
Anschlussmöglichkeit Temperaturbegrenzer für Fußbodenheizung oder Taupunktwächter für Wärmepumpe mit Kühlfunktion
Geeignet für Anschluss Hocheffizienzpumpe
Funktionsanzeige Modul über LED
Besondere Planungshinweise
Maximal 6 Module MM100 pro Anlage (4 x Heizkreis + 2 x Warmwasser) Montage
Modul zur Wandmontage oder auf Hutschiene oder integriert in Regelgerät MC110/IMC110/IMC120
Codierte und farblich gekennzeichnete Anschlussstecker
Interne Kommunikation über EMS-Datenbus
Lieferumfang
1 Modul MM100 mit Montagematerial
1 Vorlauftemperaturfühler 9 mm inkl. Befestigungsmaterial
Installationsanleitung
Hinweis: Weichenfühler 6 mm als Zubehör separat bestellen
Optionales Zubehör
Vorlauftemperaturfühler 6 oder 9 mm (als Weichenfühler bzw. als WarmwasserTemperaturfühler)
