DALLMER Schallschutzablauf TistoPlan K 10, DN 40/DN 50, 100 x 100 mm, 513922
Reparaturen jeglicher Art sollten jedoch durch authorisiertes Fachpersonal erfolgen.
Raleo - Deutschlands Beste Online-Shops 2024
Wir sind Preisträger der Auszeichnung "Deutschlands beste Online-Shops" von n-tv und dem Deutschen Institut für Servicequalität (DISQ).
256,45 € - 50%
129,00 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Baureihe/Produktserie | TistoPlan |
Bemerkung | nach DIN EN 1253 (Prüfzeugnis) / bei Einbau gemäß Prüfbericht P-BA 226/2008 geeignet zur Erfüllung der erhöhten Schallschutzanforderungen nach DIN 4109 und VDI 4100 / mit Kugelgelenk / verstellbar von 0 – 15° / vlies-kaschierter Flansch / Tisto-Dichtmanschette / Geruch- und Reinigungsverschluss / Bauschutzdeckel / höhenverstellbarer Aufsatz / Schallschutzelement 500 x 500 mm |
Benennung | Schallschutz-Bodenablauf |
Produkttyp/Modellnummer | K 10 |
Ausführung Ablauf | waagerecht |
Gewicht (kg) | 42,1 |
Länge (mm) | 100 |
Breite (mm) | 100 |
Farbe | grau |
Herstellername | Dallmer Sanitärtechnik |
Werkstoff Gitterrost/Abdeckung | Edelstahl |
Nenngröße Ablauf | DN40/DN50 |
Werkstoff Ablaufkörper | Polypropylen (PP) |
Abflussleistung (l/s) | 0,6 |
Belastbarkeit | K3 |
Belastbarkeit (kg) | 300 |
Sperrwasserhöhe (mm) | 40 |
Artikelnummer | 513922 |
DALLMER Schallschutzablauf TistoPlan K 10, DN 40/DN 50, 100 x 100 mm, 513922
DIN EN 1253 -Prüfzeugnis- bei
Einbau gemäß Prüfbericht P-BA
226/2008 geeignet zur Erfüllung der
erhöhten Schallschutzanforderungen
nach DIN 4109 und VDI 4100
Ablaufstutzen DN 40/DN 50 seitlich,
mit Kugelgelenk, verstellbar von 0
- 15 Grad Ausführung: -
Vlies-kaschierter Flansch zum
sicheren Anschluss an Verbund- und
Bahnenabdichtungen gemäß DIN 18534
- Tisto-Dichtmanschette - Geruchs-
und Reinigungsverschluss,
Sperrwasserhöhe 40 mm -
Bauschutzdeckel -
höhenverstellbarer Aufsatz -
Schallschutzelement 500 x 500 mm
Material: Polypropylen,
hochschlagfest Rost Edelstahl
1.4301, Belastungsklasse K 3 -300
kg-

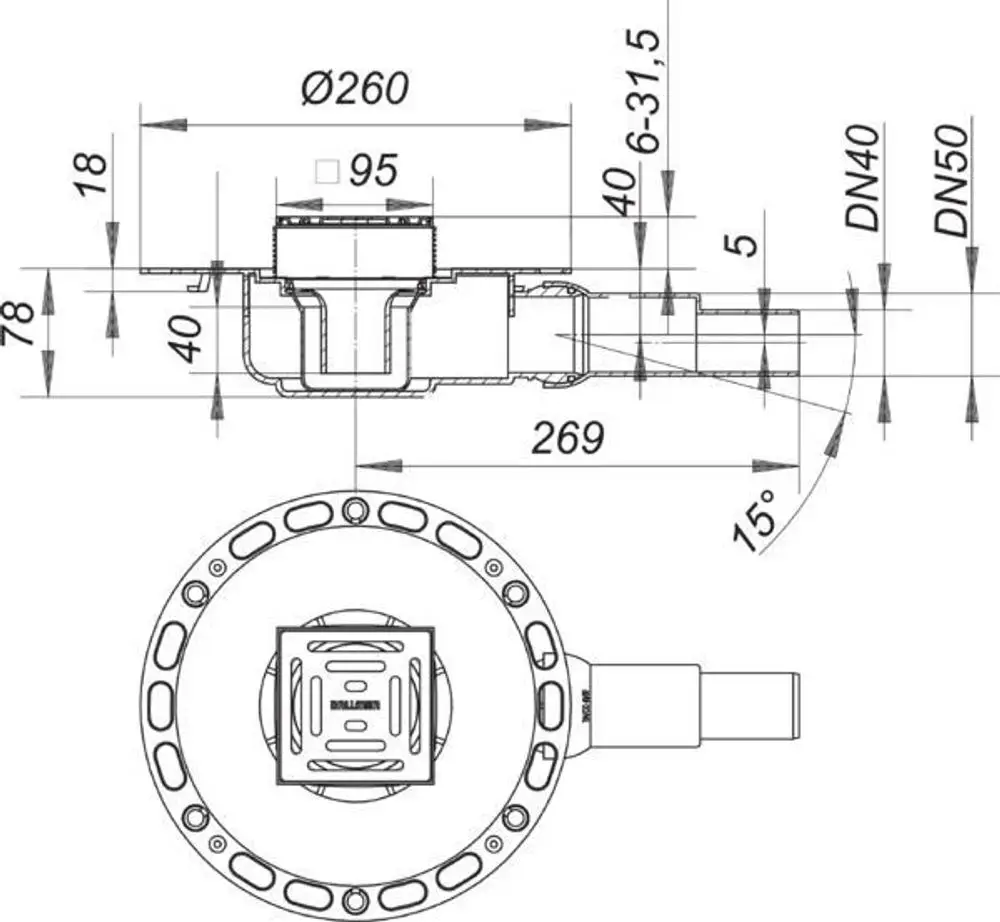

DALLMER Schallschutz-Bodenablauf
TistoPlan K 10 nach DIN EN 1253
-LGA-geprüft-. Bodenablauf mit 73
mm breitem Flansch zum sicheren
Anschluss an Verbund- und
Bahnenabdichtungen gemäß DIN 18534.
Flansch für hohen Haftverbund zu
flüssigen Abdichtungsstoffen auf
der Oberseite vlieskaschiert,
ausgestattet mit
Verankerungselementen zur sicheren,
dauerhaften Fixierung im Estrich,
zusätzliche Verstärkung der
Abdichtschicht durch Einbindung der
mitgelieferten alkalibeständigen,
nicht kapillaren, Riss
überbrückenden Anschluss-Manschette
in die Verbundabdichtung.
Anschluss-Manschette kompatibel zu
allen flüssigen Abdichtungsstoffen
gemäß DIN 18534. Ablaufgehäuse aus
Polypropylen, mit integrierter
Sekundärentwässerung,
herausnehmbarem zweiteiligem
Geruchverschluss mit 40 mm
Sperrwasserhöhe, Bauschutzdeckel
und von 6 - 31,5 mm
höhenverstellbarem Aufsatz 100 x
100 mm mit Rahmen aus ABS und Rost
aus Edelstahl 1.4301,
Belastungsklasse K 3 -300 kg-.
Ablaufstutzen: DN 40/DN 50
seitlich, mit Kugelgelenk 0-15Grad
verstellbar. Ablaufleistung: 0,6
l/s. Zusätzlich mit
Schallschutzelement 500 x 500 mm
zur Erfüllung der erhöhten
Schallschutzanforderungen nach DIN
4109 und VDI 4100 gem. Prüfbericht
P-BA
226/2008.
