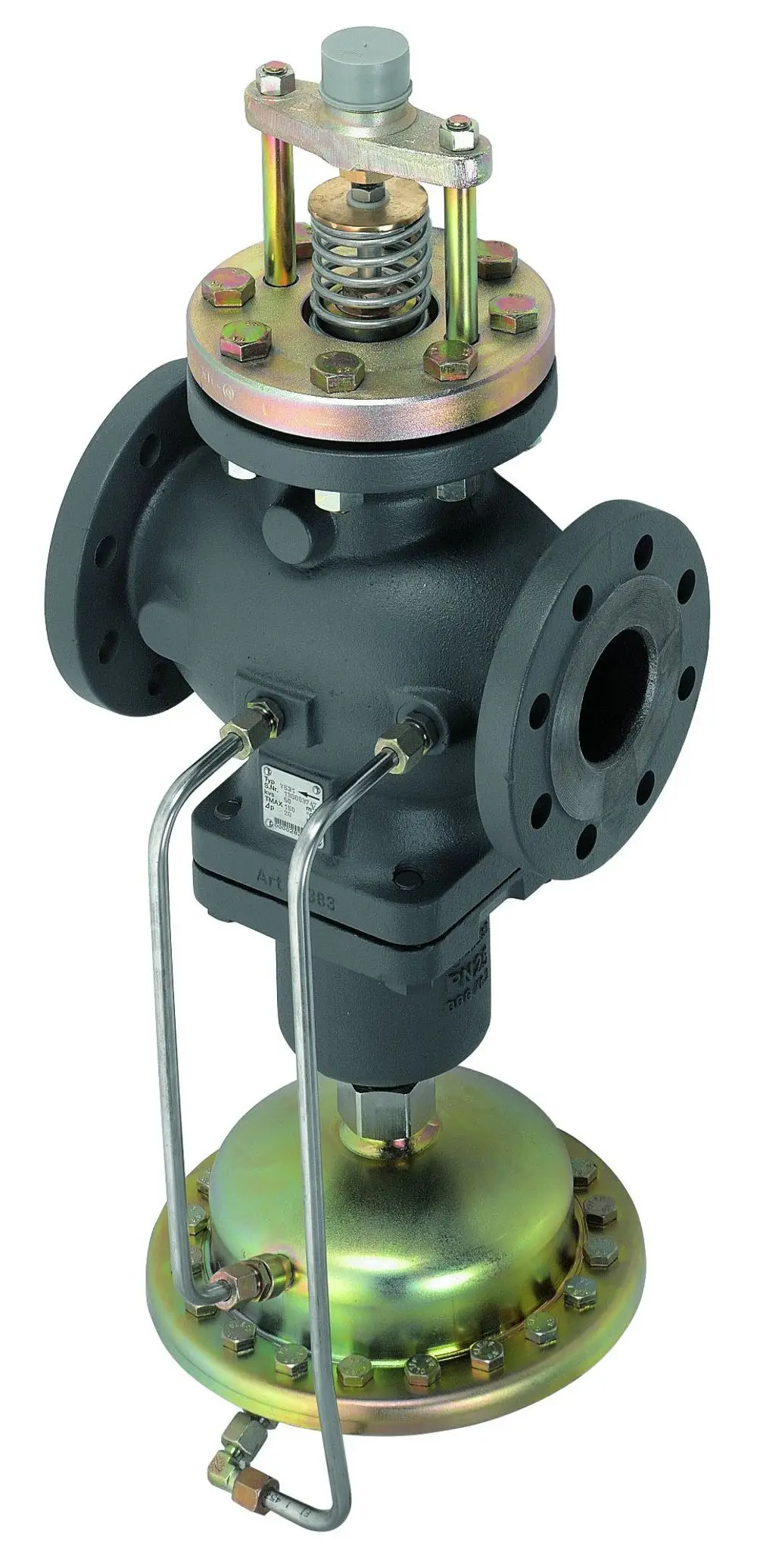

Danfoss Vol,-stromregl, m,Stellv, AFQM6 DN40, Kvs 20, PN16, GG-25, 0,2 Flansch, 003G1082
Hersteller: Danfoss
Artikel-Nr.: 003G1082
EAN: 5702421808962
Verfügbar
Versand: 10-30 Werktage
Versandkostenfrei
Details anzeigen
30 Tage Rückgaberecht
Details anzeigenPrivatkunden können unsere Produkte gerne bestellen.
Reparaturen jeglicher Art sollten jedoch durch authorisiertes Fachpersonal erfolgen.
Reparaturen jeglicher Art sollten jedoch durch authorisiertes Fachpersonal erfolgen.
Preiserhöhung am 01.01.2025!
Raleo - Deutschlands Beste Online-Shops 2024
Wir sind Preisträger der Auszeichnung "Deutschlands beste Online-Shops" von n-tv und dem Deutschen Institut für Servicequalität (DISQ).
3.699,00 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Nenngröße | DN40 |
Baureihe/Produktserie | AFQM |
Bemerkung | mit Stellventil, GG-25/Flansch, Kvs 20,0 |
Benennung | Regel-Ventil |
Produkttyp/Modellnummer | AFQM6 |
Anschluss | Flansch |
Länge (mm) | 230 |
Höhe (mm) | 440 |
Nenndruck | PN16 |
Werkstoff | EN-GJL-250 |
Werkstoff des Gehäuses | Gusseisen |
Herstellername | Danfoss |
Max. Mediumtemperatur (Dauerbetrieb) (°C) | 150 |
Min. Mediumtemperatur (Dauerbetrieb) (°C) | 2 |
Artikelnummer | 003G1082 |
Danfoss Vol,-stromregl, m,Stellv, AFQM6 DN40, Kvs 20, PN16, GG-25, 0,2 Flansch, 003G1082
Danfoss Volumenstromregler
mit Motorstellventil AFQM 6
für elektrische Antriebe AMV(E)65x
AMV(E)55, AMV(E)85/86
In Kombination mit AME659SD
typgeprüft nach DIN EN14597
Schließventil: druckentlastet, Kegel
weichdichtend, mit Hubbegrenzung
zur Volumenstrombegrenzung.
Medien: Heiz- und Kühlwasser
bis 30% Glykolanteil
Regelcharakteristik linear
(Umstellmöglichkeit auf logarithmisch
mit elektr. Stellantrieben AME65x)
Werkstoffe:
Ventilgehäuse aus Gusseisen mit
Lamellengraphit EN-GJL-250 (GG-25)
Ventilkegel aus Edelstahl W.-Nr. 1.4404
Ventilsitz aus Edelstahl W.-Nr. 1.4021
Druckentlastung über Edelstahlbalg
W.-Nr. 1.4571
Anschluss Flansch nach DIN 2501-C
Stellantrieb: Gehäuse aus Edelstahl,
W.-Nr. 10338, Rollmembrane aus EPDM
gewebeverstärkt, Membranfläche 250cm2
Einbauort: Vor- und Rücklauf.
Nennweite DN: 40
kvs (m3/h): 20
Nenndruck PN: 16
dp max.(bar): 16
Volumenstrom bei
Wirkdruck 0,2 bar: 2,2 - 11 m3/h
Temperaturbereich 2 - 150C
Wirkdruck: 0,2 bar
Fabrikat: Danfoss
Typ: AFQM 6 DN40/PN16
Bestell-Nr.: 003G1082
mit Motorstellventil AFQM 6
für elektrische Antriebe AMV(E)65x
AMV(E)55, AMV(E)85/86
In Kombination mit AME659SD
typgeprüft nach DIN EN14597
Schließventil: druckentlastet, Kegel
weichdichtend, mit Hubbegrenzung
zur Volumenstrombegrenzung.
Medien: Heiz- und Kühlwasser
bis 30% Glykolanteil
Regelcharakteristik linear
(Umstellmöglichkeit auf logarithmisch
mit elektr. Stellantrieben AME65x)
Werkstoffe:
Ventilgehäuse aus Gusseisen mit
Lamellengraphit EN-GJL-250 (GG-25)
Ventilkegel aus Edelstahl W.-Nr. 1.4404
Ventilsitz aus Edelstahl W.-Nr. 1.4021
Druckentlastung über Edelstahlbalg
W.-Nr. 1.4571
Anschluss Flansch nach DIN 2501-C
Stellantrieb: Gehäuse aus Edelstahl,
W.-Nr. 10338, Rollmembrane aus EPDM
gewebeverstärkt, Membranfläche 250cm2
Einbauort: Vor- und Rücklauf.
Nennweite DN: 40
kvs (m3/h): 20
Nenndruck PN: 16
dp max.(bar): 16
Volumenstrom bei
Wirkdruck 0,2 bar: 2,2 - 11 m3/h
Temperaturbereich 2 - 150C
Wirkdruck: 0,2 bar
Fabrikat: Danfoss
Typ: AFQM 6 DN40/PN16
Bestell-Nr.: 003G1082
