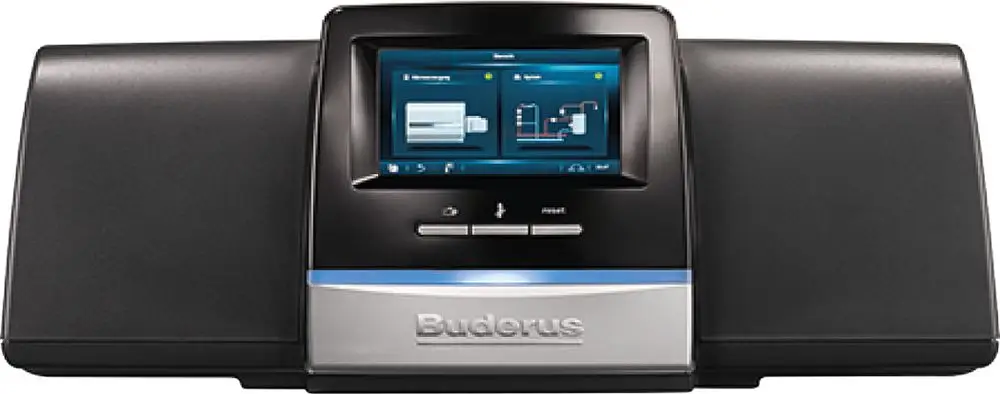

Buderus Logamatic 5311, System-Regelgeräte mit Touchbedienung, 8718592475

- Regelgerät für bodenstehende Kessel-/Brenner-Kombination mit Anbaubrenner
- Ansteuerung über 7-/4-poligen Brennerstecker, wie z.B. alle Buderus Kesselbaureihen SB... und GE...
- inkl. Außenfühler, Kesselfühler (Doppelfühler), Zusatzfühler FZ (Fühler Weiche oder Heizkreis 0) sowie Brennerkabel 2. Stufe
- inkl. Konnektivität: Control Center Commercial (Basis-Fernwirken) und MOD-Bus Schnittstelle

Allgemeines
- Modulares, digitales Regelgerät für mittlere und große Kesselanlagen
- Verwendung als Regelgerät für
– Logamatic 5311: Kesselanlagen mit Anbaubrenner
– Logamatic 5313: Regelgerät für Kessel mit
SAFe oder EMS-Regelgerät
– Funktionserweiterungen
– Unterstation mit Zubringerpumpe und
Vormischfunktion (HK0 entfällt)
– autarkes Regelgerät mit Zubringerpumpe
und Vormischfunktion (HK0 entfällt)
- Schutzart IP 40
- Flexible Montage auf dem Kessel, seitlich oder an der Wand
- Einfache Wandmontage über hinteres Gehäuseteil inkl. Kabelführung und Zugentlastung möglich
- Einfache und schnelle Installation durch großen Anschlussraum mit guter Zugänglichkeit
- Einfacher Baustellenschutz des TouchBildschirms in der Bauphase durch Entnahme möglich
- Einfache Systemergänzung für bauseitig benötigte Komponenten (z.B. Relais) über integrierbare Hutschiene möglich
- Mit Funktionsmodulen des Systems Logamatic 5000 optional über 4 freie Modulsteckplätze erweiterbar
- Interne Kommunikation über Datenbus
- Frischwasserstationen Logalux FS sowie Solaranlagen Logasol mit dem Funktionsmodul MS100 bzw. SM100 über EMS-Bus integrierbar
- In Grundausstattung bestehend aus
– Zentralmodul ZM5311 / ZM5313,
Netzmodul NM582 mit 2 separaten
Sicherungskreisen (Kessel/Brenner,
System) sowie der Brenneransteuerung
und allen Grundfunktionen
– Bedieneinheit / Controllermodul BCT531
mit kapazitiver Touchbedienung
- Kodierte und farblich gekennzeichnete Anschlussstecker

Grundfunktionen
- Sicherstellung spezifischer KesselBetriebsbedingungen durch Kesselkreisregelung mit Stellglied und bedarfsgerechter Ansteuerung der Kesselkreis-pumpe (nur alternativ zur Heizkreisfunktion HKO)
- Leistungsgeführte oder temperaturdifferenzgeregelte Drehzahlregelung für die Kesselkreispumpe „FlowControl“ über 0-10 V-Ausgang integriert. Kompatible Pumpentypen: Grundfos Magna 3. Weitere Pumpentypen mit 0-10V Schnittstelle möglich, jedoch ohne Möglichkeit zur Pumpen-Inbetriebnahme durch Buderus, z.B. Wilo Stratos Maxo oder Biral ModulA mit Modul Bim B3. Potentialfreier Eingang Pumpenstörung (Klemme ES)
- Ansteuerung Zubringerpumpe mit Vormischfunktion (Voraussetzung: nur mit FM-MM Heizkreisen)
- Ansteuerung eines Heizkreises mit/ohne Stellglied und Heizkreispumpe (nur alternativ zur Kesselkreisfunktion) mit der Anschlussmöglichkeit einer Fernbedienung BFU
- Ansteuerung eines Warmwasserkreises mit Speicherladepumpe und Zirkulationspumpe
- Tägliche Thermische Desinfektion des Warmwasserkreises
- Automatische Anpassung der Absenktemperatur gemäß DIN EN 12831 für Heizkreise
- Urlaub / Ferienbetrieb mit frei wählbarer Absenkfunktion und Jahreskalender
- Sommer-/ Winterzeitumschaltung

Bedienung
- Betriebsstatus mittels Statusanzeige über großen LED-Streifen von weitem erkennbar
- Hochwertiger und robuster kapazitiver 7“- Touch-Bildschirm mit hochauflösender Anzeige zur Parametrierung, Abfrage und Anzeige aller Regelgerätedaten
- Grafisch unterstützte Bedienung und Anzeige über und in hydraulischen Darstellungen
- Umschaltbar in Retro-Modus für Bedienung analog Logamatic 4000
- Handbedienebenen für alle Systemkomponenten
- Busweite Bedienung des gesamten Systems vom Master-Regelgerät/dem PCBrowser
- Energieeffizienz- und EnergieverbrauchsAnzeige für Heizkessel mit dem Feuerungsautomat SAFe wie z.B. KB372 und KB472 (bei Einsatz von Logamatic 5313 und direkter Bus-Kommunikation mit digitalem Feuerungsautomat SAFe) sowie Energiemonitoring für eine Solaranlage mit dem Funktionsmodul SM100

Konnektivität
- Verbindung zu weiteren Regelgeräten Logamatic 5000 über Buderus CBC-BUS (Netzwerkkabel Cat. 6, max. 100m Kabellänge zwischen jeweils 2 Teilnehmern)
- Anbindung an Fremdsysteme: Serienmäßig mit Ein/Aus-Kontakt, 0-10 V-Eingang, Sammelstörmeldung, Kontakt zur externen Verriegelung sowie bei R5313: 0-10V Rückmeldung
- Schnittstelle LAN1: Einfachste Anbindung an Gebäudeleittechnik: Serienmäßig mit Modbus TCP/IP-Schnittstelle zur Anbindung an Gebäudeleittechnik oder
- Schnittstelle LAN1: Integrierte EthernetNetzwerk-Schnittstelle „IP inside“ inkl. Monitoring und Bedienung des Regelsystems über Internet in der 1:1- Darstellung des Touch-Bildschirms (Control Center Commercial). Parametrierung der bedienerrelevanten Werte (keine Serviceebene) oder
- Professionelle Datenfernübertragung mit voller Fernparametrierung sowie viele weitere Funktionen über Gateway (optional, Zubehör) und Portalnutzung (Control Center CommercialPLUS, siehe Kapitel 3 ''Konnektivität''
- Modbus RTU-Schnittstelle für den internen Datenaustausch für z.B. EC-Power- oder Tedom-BHKW
- USB-Anschluss / Schnittstelle für Servicezwecke, Servicetool Logamatic 5000 zur browserbasierten Bedienung über Ethernet-Netzwerk

Regelgerät Logamatic 5311
- Brenneransteuerung für 1-stufige, 2-stufige, 2-stufige mit Anfahrentlastung, modulierende oder Zweistoff-Brenner (mit Signaleingang für Brennstoffumschaltung)
- Ansteuerung 1- und 2-stufiger Brenner über Kontakte Stufe1, Stufe2
- Ansteuerung modulierender Brenner wahlweise über 3-Pkt-Schrittregler oder 4- 20mA-Leistungsführung oder 0-10V-Signal
- Sicherheitstechnische Ausstattung, bauteilgeprüft mit einstellbarem elektronischen Sicherheitstemperaturbegrenzer STB
- Anschluss Abgassperrklappe
- Lieferumfang: Außentemperatur-, Kesselwassertemperatur- und Zusatztemperaturfühler FZ (Fühler Weiche oder Heizkreis 0) sowie Brennerkabel 2. Stufe

Regelgerät Logamatic 5313
- Brenneransteuerung über direkte BusKommunikation mit digitalem Feuerungsautomat SAFe (bei Montage der Logamatic 5000 auf den Kesselbaureihen KB372, KB472, GB402, GB312). Brenneransteuerung über EMS-Schnittstelle und Wandmontage der Logamatic 5000 bei Verwendung mit Geräten mit EMSGeräteelektronik, wie z.B. GB272, GB192, GB162, GB212 mit MC110,...
- Lieferumfang: inklusive Außentemperaturund ein Zusatztemperaturfühler FZ (Fühler Weiche oder Heizkreis 0)
