Buderus Logamatic AM200 Funktionsmodul für alternativen Wärmeerzeuger, 7738110117

Produktbeschreibung Funktionsmodul AM200
- Modul zum Anschluss eines alternativen Wärmeerzeugers mit Pufferspeicher an ein EMS-plus-Regelsystem. Optional kann der alternative Wärmeerzeuger gesteuert werden.
- Automatisches Sperren/Freigeben eines konventionellen Wärmeerzeugers abhängig von Pufferfüllstand und aktuellem Wärmebedarf mit EMS plus.
- Regelung von Pufferspeicherbeladung
- Regelung der Pufferspeicherentladung mit dazugehöriger Pumpengruppe und Umschaltventil (Puffer-Bypass-Schaltung) bzw. Mischerventil (Premix Control).
- Temperaturerfassung Pufferspeicher (oben, mitte, unten), Systemvorlauf nach Puffer, Außen, Vorlauf, Abgas, Rücklauf des alternativen Wämeerzeugers.
- Betrieb im Systemverbund mit EMS plus Gas- oder Öl-Wärmeerzeuger oder autark. Zentrale System-Bedieneinheit Logamatic BC400-FO oder RC310 zur Parametrierung, Betriebs- und Störanzeige.
- AM200 optional enthalten in KaminofenKomplettstation KSOR.4
- AM200 wird nicht unterstützt durch Konnektivitätsprodukte in Verbindung mit web KM200 (App MyBuderus, Portal Buderus ConnectPro sowie Smart Service Key).

Funktionsumfang
Das Modul ermöglicht die Einbindung eines wasserführenden alternativen Wämeerzeugers mit Pufferspeicher an ein EMS plus Regelsystem
- Speicherbeladung/-entladung: über zwei Speichertemperaturfühler wird Verfügbarkeit und Bedarf von Wärme im Pufferspeicher erfasst. Das Modul steuert Ventile und Pumpen so, dass der Wärmebedarf über Be-/ und Entladung des Puffers bedient wird. Das Modul steuert bei Bedarf auch einen Mischer mit Temperaturfühler im Systemvorlauf (Premix Control).
- Rücklauftemperaturanhebung: über Vorlauftemperatur sowie ggf. Rücklauf-/ Abgastemperatur am alternativen Wärmeerzeuger steuert das Modul Pumpe und Ventil so, dass eine MindestRücklauftemperatur am alternativen Wärmeerzeuger eingehalten wird.
- Regelung aktiver alternativer Wärmeerzeuger: Das Modul kann elektrisch ansteuerbare alternative Wärmeerzeuger (z. B. wassergeführte Pelletofen) je nach Wärmebedarf direkt ein-/ausschalten und wenn möglich modulieren (0-10V).
- Sperren/freigeben: Wenn ausreichend Warme im Pufferspeicher ist, wird der konventionelle Wärmeerzeuger gesperrt und optional über ein zusätzliches Bypassventil überbrückt. Wenn der alternative
Wärmeerzeuger den Pufferspeicher nicht ausreichend versorgen kann, wird der konventionelle Wärmeerzeuger zur Unterstützung freigegeben. Bei Sperre über den EMS-BUS (siehe Systemvoraussetzungen) kann die Sperrung für Warmwasser und Heizung unabhängig voneinander erfolgen.
- Betrieb im Systemverbund mit BC400/ RC310 oder autark (RC310 erforderlich): Regelung eines alternativen Wärmeerzeugers – a) in Kombination mit einem konventionellen Wärmeerzeuger („Systemverbund“, AM200 Adresse 1) oder – b) autarke Regelung eines alternativen Wärmeerzeugers mit Pufferbeladung (AM200 Adresse 10 mit RC310) oder – c) Einsatz als Busmaster für ein autarkes Regelsystem ohne Puffer, z.B. autark geregeltes SLP (AM200 Adr. 9 mit RC310)
- Heizkreispumpe Heizkreis 1: In einem System mit autarkem alternativen Wärmeerzeuger (AM200 Adr. 10) kann das Modul die Heizkreispumpe des ersten ungemischten Heizkreises regeln.

Systemvoraussetzung
- Systemverbund EMS plus: – Gas-/Öl-Wärmeerzeuger mit Regelsystem EMS plus, Logamatic RC310 oder BC400-FO (falls nicht gegeben, AM200/ RC310 autark betreiben) Logamatic BC400-FO oder RC310 ab SW 18.04 (sowohl im Systemverbund EMS plus als auch bei autarkem Betrieb AM200). Hinweis: Nicht kompatibel zu HMC310, SC300, RC300 (alt): in diesem Fall Betrieb AM200 autark mit RC310 (ohne EMS-BUSVerbindung).
- Die Sperrung des konventionellen Wärmeerzeugers erfolgt i.d.R. über EMS BUS (Logamatic MC110 ab V1.44 oder Gas-Wandgerät mit Feuerungsautomat ACU). Alternativ kann bei älteren Geräteelektroniken die Sperre über Klemme OEV erfolgen
- Für die Sperrung über Anschlussklemme OEV müssen Heizbetrieb und Warmwasser über den Pufferspeicher realisiert sein. Wenn der alternative Wärmeerzeuger z.B. nur das Warmwasser erwärmt und ein konventioneller Wärmeerzeuger das Heizwasser erwärmt, dann darf der konventionelle Wärmeerzeuger nicht an der Anschlussklemme OEV angeschlossen sein.
- Bei Verwendung eines alternativen Wärmeerzeugers muss jeder Heizkreis mit einem Mischer ausgestattet sein. Wenn nur ein Heizkreis vorhanden ist, kann „Premix Control“ des AM200 den separaten Heizkreis-Mischer ersetzen.
- Für wandhängende konventionelle Wärmeerzeuger mit EMS-Busprotokoll 1.0 ist zur Nutzung der Sperrfunktion des AM200 die Warmwasserregelung über ein separates Modul
- Zur Pufferladung durch das AM200 muss der alternative Wärmeerzeuger wasserführend sein und einen Vorlauftemperaturfühler ermöglichen. Wenn der Vorlauftemperaturfühler bei stehender Pumpe nicht warm wird, ist zusätzlich ein Abgastemperatur-fühler erforderlich.
- Zum Steuern des alternativen Wärmeerzeugers muss dieser einen entsprechenden Anschluss besitzen (potentialfreier Kontakt für Ein-/Aus-Signal und optional eine 0-10V-Schnittstelle).
- Damit eine effiziente Funktion der Heizungsanlage gewährleistet ist, Pufferspeicher vom Typ PR...-5 oder neuer verwenden.

Lieferumfang

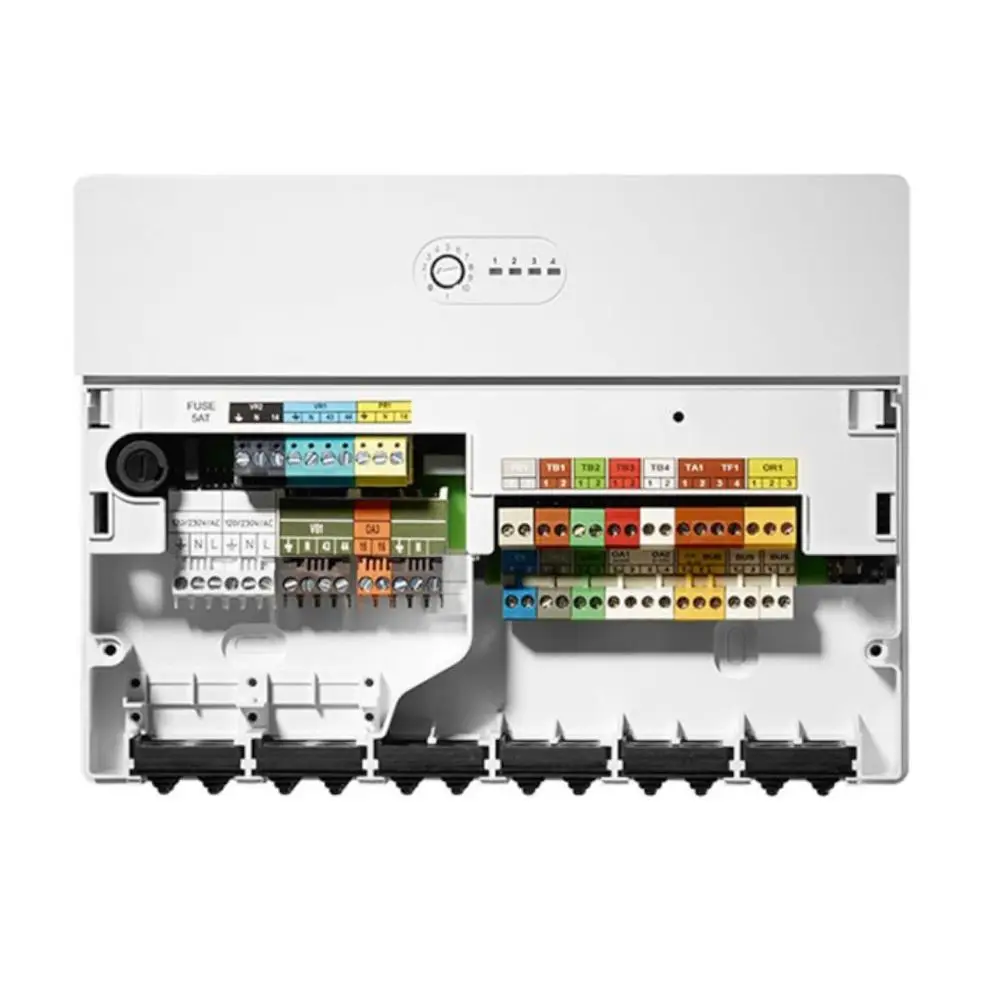

- Modul AM200 zur Wandmontage
- 3 Vorlauffühler FV/FZ, 9 mm
- Montagematerial
- Installationsanleitung

Ergänzendes Zubehör
- System-Bedieneinheit RC310 mit Außentemperaturfühler; Anschluss Außentemperaturfühler vorzugsweise am konventionellen Wärmeerzeuger, bei AM200 autark (Adresse 10) an AM200 Klemme T1
- Vorlauftemperaturfühler; Anschluss an TA1
- Abgastemperaturfühler; Anschluss TF1
- Pumpe Rücklauf; Anschluss an PR1
- Abgasfühler; Anschluss an TF1
- Pumpengruppe KSOR4
