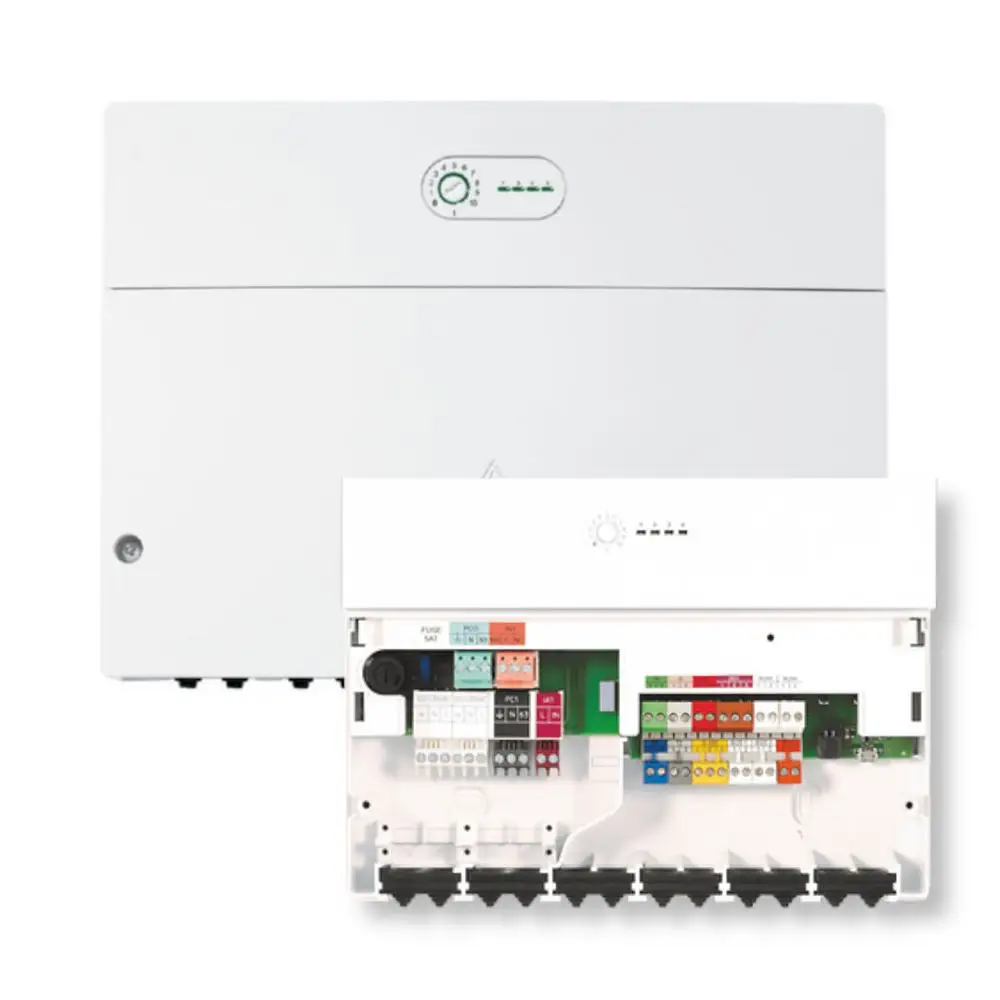

Buderus Logamatic MC400 Kaskadenmodul für EMS-Mehrkesselanlagen, 7738111001

Beschreibung
- Kaskadenmodul zur Regelung der Kesselfolge für EMS-Mehrkesselanlagen
- Ansteuerung von 1 bis zu 4 GasWärmeerzeugern, stufig / modulierend (nicht für Öl-Wärmeerzeuger oder Wärmepumpen mit Regelsystem EMS plus geeignet)
- Regelsystem EMS plus, Modul zur Wandmontage
- Installation RC310, Außenfühler (Lieferumfang RC310), Weichenfühler (Zubehör) und Heizkreismodule MM100 (Zubehör) direkt am Modul MC400 (nicht an Geräteelektronik!)
- Warmwasserbereitung über Ladepumpe und separates Modul MM100, Adresse 9 oder 10 (nicht über 3-Wege-Ventil)
- Hydraulische Einbindung Kesselkaskade mit Weiche / mit Wärmetauscher / Direkteinbindung mit Ringdrosselklappe und Modul DM10
- MC400 max. erweiterbar mit 4x MM100 (Heizkreis 1-4), 2x Warmwasser über Ladepumpe (MM100, Adr. 9 + 10), oder Warmwasser über Ladesystem, Solaranlage mit Modul SM100/200
- Sammelstörmeldung über potenzialfreien Kontakt
- Unkomplizierte Grundeinstellung der Betriebsweise über Adresscodierschalter (Serielle / Parallele Kesselfolge, Feste Reihenfolge / Wechsel nach Betriebsstunden, Unterteilung in 2 Grundlast- und 2 Spitzenlastkessel einstellbar, Spitzenlastkessel abhängig von Außentemperatur oder Vorlaufsollwert aktivierbar)
- Wärmeanforderung über Regelsystem EMS plus oder externe Anforderung über potenzialfreien Kontakt oder 0-10 V Temperatur- / Leistungsanforderung (von DDC/GLT). Rückmeldesignal 0..10 V für aktuelle Kaskadenleistung.
- In Verbindung mit Modul MM100 / EM100 Nutzung eines gemeinsamen Weichen-/ Wärmetauscherfühlers am MC400
- Max. 5 Module MC400 kaskadierbar für bis zu 16 Wärmeerzeuger (2 x MC400 = max. 7 Kessel; 3 x MC400 = max. 10 Kessel; 4 x MC400 = max. 13 Kessel)
- LED-Statusanzeige MC400 und angeschlossene Geräte
- Hydraulik- und Regelungsdetails siehe Planungsunterlagen oder Installationsanleitung MC400

Montage
- Modul zur Wandmontage oder auf Hutschiene
- Codierte und farblich gekennzeichnete Anschlussstecker
- Kommunikation mit EMS Geräten (Wand/ Boden) über EMS Datenbus
- Installation RC310 und anlagenseitige Module am EMS-Bus des Kaskadenmoduls (nicht am EMS-BUS des Kessels). Hinweis: der RC310 darf nicht vom MC400 umgesteckt werden auf die einzelnen Geräte und wieder zurück (Gefahr von Datenverlust!). Bei Regelgerät MC110/ IMC110 Kesseldisplay BC30 E einmal je Kessel erforderlich.

Lieferumfang
- MC400 zur Wandmontage
- technische Unterlagen
- Hinweis: Bitte Weichenfühler als separates Zubehör bestellen (nicht im Lieferumfang des Moduls). Der Außenfühler ist im Lieferumfang des RC310 enthalten.

Systemvoraussetzungen
- System-Bedieneinheit RC310
- Gas-Wärmeerzeuger, kompatibel zu Regelsystem EMS plus (nicht für ÖlWärmeerzeuger oder Wärmepumpen mit Regelsystem EMS plus geeignet, nicht für gemischte Systeme Öl + Gas)
- Der Weichenfühler des Kaskadenmoduls muss in der Weiche an geeigneter Messstelle liegen (die Tauchhülse des Weichenfühlers hat die korrekte Länge, wenn der Fühler auf Höhe des VorlaufAnschlusses auf der Anlagenseite der Weiche - dies ist gewährleistet bei werksseitigen Kaskadenlösungen). Bei Wärmetauscher optimierte Fühlermontage Weichenfühler mit Eckverschraubung/TStück und Nassfühler empfohlen (s. Installationsanleitung MC400). Der Weichenfühler MC400 darf nicht am Anlagenvorlauf am Rohr befestigt werden - ungünstiges Regelverhalten und unnötiges Brennertakten können die Folge sein.
