Beispielbild - Typ 10 hat keine Seitenverkleidung und kein Abdeckgitter!
Gleiche Artikel von anderen Herstellern
Kermi Plan Vplus Ventilheizkörper Mittelanschluss Typ 10 505x1805mm Ventilposition rechts PTP100501801R1K
299,00 €
Versand: 10-30 Werktage
Buderus Ventil-Kompaktheizkörper Mittenanschluss VCM-Plan Typ 10 500x1800 mm (HxL) Ventilgarnitur rechts 7750502118, inkl. Montageset
Hersteller: Buderus
Artikel-Nr.: 7750502118
EAN: 4057749056542
Verfügbar
Versand: 20-120 Werktage
Versandkostenfrei
Details anzeigen
30 Tage Rückgaberecht
Details anzeigen
Ich möchte informiert werden, wenn der Artikel kurzfristig verfügbar
ist.
Raleo - Deutschlands Beste Online-Shops 2024
Wir sind Preisträger der Auszeichnung "Deutschlands beste Online-Shops" von n-tv und dem Deutschen Institut für Servicequalität (DISQ).
UVP:
780,64 € - 36%
780,64 € - 36%
499,00 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Hersteller | Buderus |
Frontausführung | plan |
Typ | Typ 10 |
Ventilposition | rechts |
Heizkörper Höhe | 500 mm |
Heizkörper Länge | 1800 mm |
Heizkörper Tiefe | 63 mm |
Wärmeleistung bei 75/65/20 °C (Norm) | 744 Watt |
Modell | VCM-Plan |
Lieferumfang
- Logatrend Plan-Flachheizkörper (Mittenanschluss) mit integrierter Ventilgarnitur
- Lieferung inklusive Befestigungssystem
- Inklusive Blindstopfen und Entlüftungsventil
- Einbrennlackierung in RAL 9016 (weiss)
Buderus Plan Ventil-Kompaktheizkörper Mittenanschluss VCM-Plan
Dezente Ästhetik.
Für gehobene Ansprüche an Design und Ästhetik bei Modernisierung oder Neubau eignen sich die planen Flachheizkörper mit ihrer formschön abgerundeten, eleganten Verkleidung besonders. Durch die vollkommene Integration des Abdeckgitters und die nahezu unsichtbare Befestigung sind die Flachheizkörper optisch sehr ansprechend. Mit ihrer Glattlackierung und dem flachen Design fügen sie sich harmonisch und unauffällig in das Ambiente Ihres Zuhauses ein.
Produktvorteile
- Stilvoller Flachheizkörper mit brillanter Glattlackierung der Vorderwand in flachem abgerundeten Design und integriertem Einbauventil mit Mittenanschluss
- Für gehobene Ansprüche an Design und Ästhetik durch formschöne, elegante Verkleidung in abgerundetem Stil
- Fügen sich unauffällig ins Ambiente ein durch nahezu unsichtbare Befestigung und unauffällige Rohrführung
- Sehr gutes Regelverhalten mit bis zu 5 % Energieeinsparung nach DIN 4701-10 gegenüber konventionellen Einbauventilen
- Einbauventil serienmäßig voreingestellt für bis zu 6 % Energieeinsparung durch hydraulischen Abgleich
- Schnelle und einfache Montage
- Blind- und Entlüftungsstopfen montiert
- Lieferung inklusive Befestigungssystem
Design trifft Energieeffizienz.
Durch verbesserte Technologie und hocheffiziente Regelungstechnik sind diese Heizkörper leistungsstark und ökonomisch, auch bei niedrigen Systemtemperaturen. Sie eignen sich daher auch für die Kombination mit Brennwertgeräten oder erneuerbaren Energien wie z.B. Wärmepumpen oder Solarthermie-Anlagen.
Bewährte Qualität.
Die planen Heizkörper in Ventilausführung werden höchsten Ansprüchen an Design und Ästhetik gerecht: Die Ventilgarnituren mit dem Einbauventil werden dabei schon im Werk montiert und sind so nahezu unsichtbar im Heizkörper integriert. Der durch voreingestellte 1K-Ventile quasi integrierte hydraulische Abgleich zeichnet die Flachheizkörper als Produkte von höchster Buderus-Qualität aus.
Fortschrittliche Ventiltechnik
Eines der wichtigsten Bauteile für einen Heizkörper ist das Ventil. Seine Reaktionsfähigkeit ist maßgeblich für Ihren Wärmekomfort und die Effizienz des Heizkörpers verantwortlich. Die sparsamen Buderus 1K-Ventile werden sowohl in die Logatrend Plan wie auch Profil Ventil-Flachheizkörper serienmäßig eingebaut.
Die Vorteile:
- Ventile in zwei Größen für eine bessere und somit energiesparende Hydraulik
- verbessertes Wohnklima
- keine Über- oder Unterversorgung einzelner Heizkörper
- ressourcenschonendes und CO 2 - reduziertes Heizen
Insgesamt bis zu 11 % Energie sparen: 5 % durch intelligente Buderus 1K-Ventiltechnik plus 6 % durch unsere Ventil-Voreinstellung ab Werk.
Automatisch geregelt.
Thermostatventile regeln die Raumtemperatur auf einen voreingestellten Wert. Steigt die Temperatur im Wohnbereich an ‒ z.B. durch stärkere Sonneneinstrahlung ‒ erkennt der Buderus Thermostat-Ventilkopf die Wärmeentwicklung im Raum und regelt die Heizkörperleistung über das Ventil selbst nach unten. Besonders sensibel reagieren die 1K-Ventile von Buderus in Kombination mit hochwertigen Thermostatköpfen. Nämlich dann, wenn die Raumtemperatur nur 1 °C über die eingestellte Solltemperatur ansteigt. Herkömmliche Thermostatventile reagieren viel langsamer und sind zu diesem Zeitpunkt noch halb geöffnet. Sie schließen erst, wenn die Raumtemperatur um 2 °C ansteigt und verschwenden so wertvolle Heizenergie. Das hat nicht nur Auswirkungen auf die Energieeffizienz, sondern auch auf das Raumklima, das weitaus größeren Schwankungen unterliegt.
Übertemperierung führt zu höherem Verbrauch.
Simpler Trick - bis zu 5 % Ersparnis: Die Buderus 1K-Ventile schließen hochpräzise, wenn die gewünschte Temperatur nur um 1 °C überschritten wird. Herkömmliche 2K-Thermostatventile sind dann immer noch zu 50% geöffnet und verbrauchen somit mehr Energie.
Millionenfach bewährt.
Seit mehr als einem Jahrzehnt werden die 1K-Ventile werkseitig in alle Logatrend VC- und VCM-Modelle eingebaut. Um das breite Spektrum an Heizkörperleistungen abzudecken, gibt es die 1K-Ventile bei Buderus in zwei Größen (das Feinregelventil U für kleinere Volumenströme und das Standardventil N für größere Volumenströme), wobei jeder Heizkörper werkseitig mit dem optimalen Ventil ausgestattet wird. Im Vergleich zu herkömmlichen Ventilen können Sie mit der speziellen Buderus Ventiltechnik bis zu 5% Heizenergie einsparen.
Der kleine Dreh für noch mehr Wohnkomfort.
Der hydraulische Abgleich ist eine wichtige Voraussetzung für den effizienten Betrieb einer Heizungsanlage und sorgt für eine gleichmäßige Wärmeversorgung im ganzen Haus. Das Buderus Einbauventil ist ab Werk optimal auf die Heizkörpergröße und die entsprechende Leistung voreingestellt - eingebaute Effizienz von Buderus.Komfort auf ganzer Linie.
Auf seinem Weg durch die Heizungsanlage wird das Heizungswasser immer kälter. Wenn es im ersten Raum trotz Froststern am Thermostat immer zu warm ist und das letzte Zimmer auch bei voll aufgedrehter Heizung nicht warm wird, liegt das oft an falsch eingestellten Heizungsventilen. Buderus Flachheizkörper sorgen nicht nur für optimale Wärme und Behaglichkeit, sondern maximieren auch den Wirkungsgrad Ihrer Heizungsanlage, indem sie diese stets im optimalen Bereich arbeiten lassen. Dadurch wird die Über- oder Unterversorgung einzelner Heizkörper verhindert. Auch Strömungsgeräusche der Heizungsanlage werden durch den Abgleich weitgehend eliminiert. Der kleine Dreh hat also eine große Wirkung, denn die Heizung muss nicht immer auf Hochtouren laufen. Das erhöht die Effizienz, reduziert den Verbrauch und senkt die Heizkosten - im Durchschnitt um bis zu 6 % im Vergleich zu Systemen, die nicht hydraulisch abgeglichen sind. Sollte dennoch einmal eine Nachjustierung erforderlich sein, kann diese dank der außen liegenden Justierskala werkzeuglos durchgeführt werden.

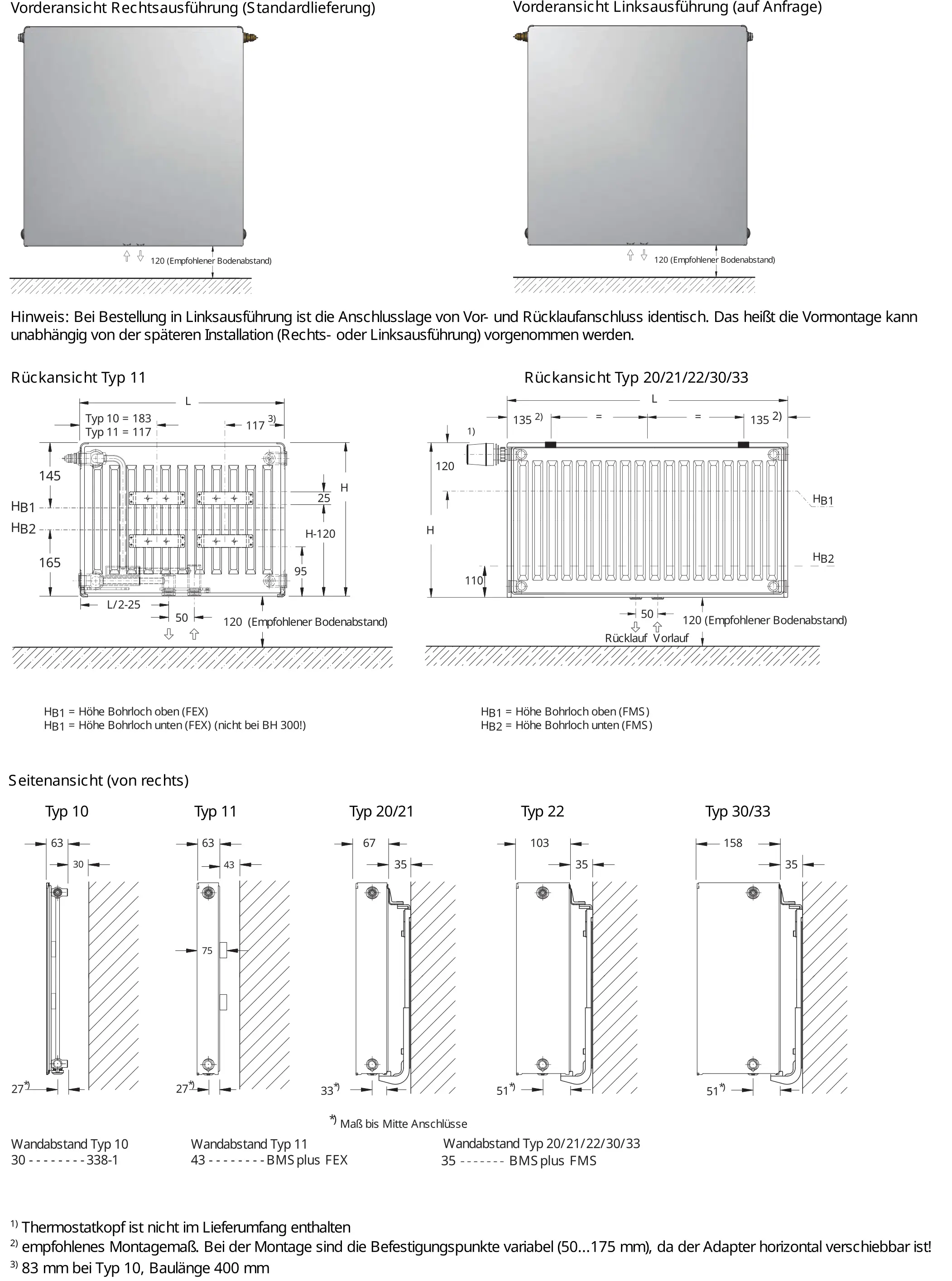

Logatrend VCM-Plan
- Flachheizkörper mit planer Vorderfront und profilierter Rückseite mit integriertem Einbauventil und eingedichtetem Blind- und Entlüftungsstopfen
- Lieferung mit Seitenteilen und Abdeckgitter (nicht bei Hygiene-Flachheizkörpern Typ 10,20,30)
- Lieferung inklusive Befestigungssystem in separater Kartonage
- Rohranschluss mittig montagefreundlich über G 3/4-Außengewinde nach DIN V 3838 von unten, somit optisch unauffällige Rohrführung möglich
- Auch mit Einbauventil links ohne Aufpreis erhältlich
- Wärmeleistung nach DIN EN 442 geprüft
- Produktqualität wird durch das RAL-Gütezeichen RAL-GZ 618 dokumentiert
- Qualitätssicherung nach TÜV CERT DIN ISO 9001
- 5 Jahre Garantie bei Einbau durch einen Fachmann
- Druckgeprüft für einen Nenndruck von 10 bar
- Flachheizkörper mit Grundierung und Einbrenn-Pulverlackierung in Verkehrsweiß (RAL 9016) entsprechend DIN 55 900, somit Lieferung in Fertiglackierung mit hoher Kratz- und Schlagfestigkeit, schwermetall- und lösungsmittelfrei. Standardmäßige KTL-Beschichtung für erhöhten Korrosionsschutz.
- Die Konstruktion entspricht den Anforderungen der Arbeitssicherheit gemäß der Richtlinien der gesetzlichen Unfallversicherungsträger (GUV)
- Je nach Heizkörperleistung ist eines von zwei optimierten Einbauventilen werkseitig eingebaut und voreingestellt. Das Einbauventil „N“ ist dabei auf größere Volumenströme ausgelegt und für Einrohrbetrieb geeignet. Das Einbauventil „U“ ist auf kleinere Volumenströme abgestimmt. Beide Einbauventile haben in Verbindung mit gasgefüllten Thermostatköpfen L (z.B. Danfoss RA) über den gesamten kv-Wert-Bereich eine P-Abweichung 1 K. Das bessere Regelverhalten gegenüber konventionellen Einbauventilen mit 2-3 K P-Abweichung ergibt nach DIN V 4701 / 10 im Neubau bis zu 5 % Energieeinsparung, die im Gebäudebestand realistisch höher liegt
- Durch die Voreinstellung ist für viele Kleinanlagen kein zusätzlicher, bauseitiger Aufwand für den hydraulischen Abgleich nötig. Gegenüber nicht abgeglichenen Anlagen ergibt sich eine Energieeinsparung von bis zu 6 %
- Einbauventile mit außenliegender, stufenloser kv-Wert-Voreinstellung erlauben ohne Werkzeug den hydraulischen Abgleich
- Sollen Heizkörper mit dem entsprechend anderem Einbauventil eingesetzt werden, so sind diese bauseitig umzurüsten. In diesem Fall ist das entsprechende Einbauventil als Zubehör gegen Mehrpreis separat zu bestellen
- Flachheizkörper für Zweirohrbetrieb. Bei Einrohrbetrieb in Verbindung mit einer Einrohr-Bypass-Armatur (siehe Arbeitsblatt K3) einsetzbar
- Alle Heizkörper (Typ 11 - 33) für Buderus-Montage-System BMSplus zur schnellen Wandmontage vorbereitet
- Heizkörperverpackung besteht aus wieder verwertbarem, sortenreinem Polyethylen (PE) und Kartonage
- Transport- und Montageschutz durch Schrumpffolienverpackung mit Schutzecken und Kartonagestreifen. Die Folie kann bis zum Abschluss aller Montagearbeiten am Heizkörper bleiben, um die Lackierung zu schützen. Sie kann darüber hinaus auch beim Beheizen der Baustelle am Heizkörper bleiben, sofern die Vorlauftemperatur 60°C nicht übersteigt
- Die Heizkörper werden mit Einbauventil mit Kunststoff-Schutzkappe geliefert, die als Schutz während der Bauzeit dient. Eine Betätigung des Ventils ohne Fühlerelement ist möglich. Die spätere Temperatureinstellung und Regelung erfolgt dann durch den jeweiligen Thermostatkopf.
Hygiene-Ausführung
- Besonders einfach zu reinigende Heizkörper für den Einsatz in hygienisch sensiblen Bereichen wie z.B. in Krankenhäusern
- Flachheizkörper ohne Konvektionsblech (Typ 10,20,30), ohne Seitenteile und ohne Abdeckgitter (Sonderausführung mit Seitenteilen und mit Abdeckgitter gegen Aufpreis erhältlich)
- Einfache Reinigung und Desinfektion von unabhängigem Institut geprüft und bestätigt (Hygienegutachten)
Montage
Bei der Montage von Heizkörpern sind die vom Hersteller mitgelieferten bzw. empfohlenen Befestigungen in entsprechend empfohlener Anzahl zu verwenden. Damit wird gewährleistet, dass Befestigungen und Heizkörper aufeinander abgestimmt und für die bestimmungsgemäße Verwendung und vorhersehbare Fehlanwendung geeignet sind. Bei der Montage der Befestigung an der Wand sind Material und Aufbau der Wand vor Ort zu überprüfen und zu berücksichtigen sowie geeignetes Montagezubehör (wie z.B. Schrauben und Dübel) zu verwenden. Die entsprechenden Regeln der Technik sind einzuhalten und die möglichen Belastungen des Heizkörpers nach erfolgter Montage zu prüfen und zu dokumentieren.
Buderus-Montage-System BMSplus
Das Buderus-Montage-System BMSplus ist ein einheitliches Befestigungssystem für alle Buderus-Flachheizkörper und für nahezu jede Einbausituation. Das BMSplus bietet für die Praxis folgende entscheidende Vorteile:
- Variable Anordnung der Konsolen durch den auf der Rollnaht horizontal verschiebbaren Adapter (Typ 20 - 33)
- Das BMSplus-Set und damit die komplette Befestigung bleibt am montierten Heizkörper nahezu unsichtbar (Typ 21,22,33)
