Lieferumfang:

1. Logatherm WLW286-22 A
2. KAH 150, Kondensatablaufheizung
3. UPH 90-32, Umwälzpumpe für Primärkreis
4. Logafix Ausdehnungsgefäß BU-H 50 l
5. Logafix Kappenventil MS 3/4" x 3/4"
6. Sicherheitsgruppe KSG 1" 25/30 m Isol.
7. Logafix Absorptions-Luftabscheider 1 1/4"

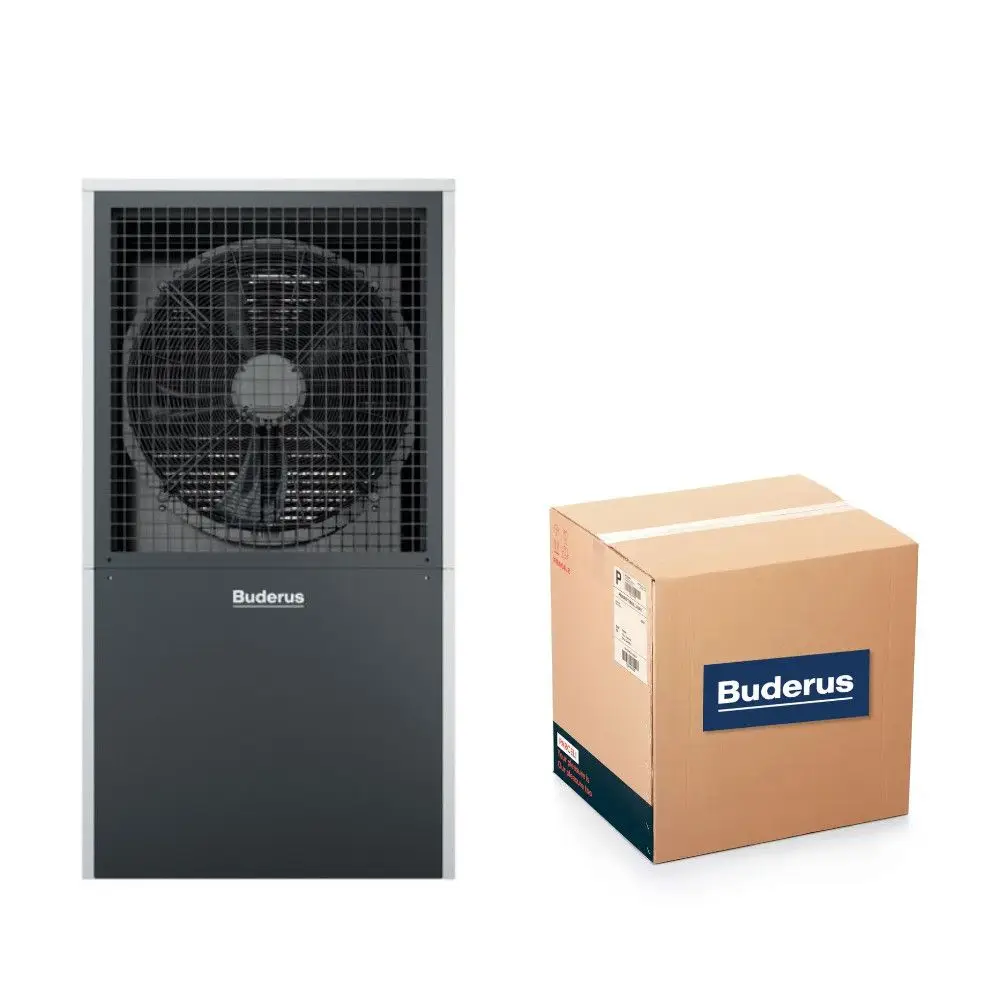

Logatherm WLW286-22 A

• Typ: Luft-Wasser-Wärmepumpe für Außenaufstellung
• Wärmepumpenmanager: WPM100 (wandmontiert)
• Verdichter: 2 zur Leistungsregelung im Teillastbetrieb
• Schalloptimierung:
  • Strömungsoptimiertes, verjüngendes Gehäuse
  • Gekapselter Verdichterraum
  • Axial-Lüfter für leises Luftgeräusch
  • Frei schwingende Verdichter-Grundplatte zur Körperschallentkopplung
• Hohe Leistungszahlen:
  • Hochleistungsverdampfer und EC-Lüfter
  • Sensorische Überwachung des Kältekreises
  • Bedarfsabhängige Abtauung über Kreislaufumkehr
  • Integrierte Wärmemengenzählung
• Universalbauweise:
  • Bivalent oder bivalent regenerative Betriebsweise
  • Verteilsysteme mit ungemischten und gemischten Heizkreisen
  • Nutzung lastvariabler Tarife (SG Ready)
• Temperaturregelung:
  • Vor- und Rücklauffühler integriert
  • Außenfühler (Norm NTC-2) im Lieferumfang
• Elektrische Verbindung:
  • Erfordert geschirmtes 2-adriges Datenkabel (z.B. LiYY, Querschnitt 0,6 mm², nicht im Lieferumfang)

Technische Daten:

• Einsatzgrenzen:
  • Untere Einsatzgrenze Wärmequelle: -22°C
  • Obere Einsatzgrenze Wärmequelle: +35°C
• Max. Vorlauftemperatur: 60°C
• Max. Vorlauftemperatur bei A-10: 55°C

Heizleistung / COP (gemäß EN14511):

• 1-Verdichterbetrieb:
  • A-7/W35: 12,5 kW / 3,3
  • A2/W35: 14,1 kW / 3,6
  • A7/W35: 17,6 kW / 4,3
  • A10/W35: 19,9 kW / 4,8
• 2-Verdichterbetrieb:
  • A-7/W35: 22,3 kW / 3,1
  • A2/W35: 23,7 kW / 3,4
  • A7/W35: 31,0 kW / 4,2
  • A10/W35: 34,0 kW / 4,4

Effizienzangaben (ETAs / SCOP):

• Bei durchschnittlichem Klima und W55: 125% / 3,21
• Bei durchschnittlichem Klima und W35: 152% / 3,87

Schallangaben (gemäß EN12102):

• Schallleistung max./red.: 61 dB(A) / 58 dB(A)

Kältekreis:

• Hermetisch geschlossen
• Kältemittel: R407C, 5,6 kg
• Treibhauspotential (GWP): 1774 kgCO2e
• CO2-Äquivalent: 9,934 tCO2e

Elektrische Daten:

• Anschluss-Spannung: 3-phasiger Wechselstrom 400 V, 50 Hz
• Anlaufstrom mit Sanftanlasser: 30 A
• Nennstrom: 11,8 A
• Max. elektrische Leistungsaufnahme / cos phi:
  • 1-Verdichterbetrieb: 6,1 kW / 0,8
  • 2-Verdichterbetrieb: 12,5 kW / 0,84

Abmessungen:

• B x H x T: 1070 x 1815 x 765 mm
• Gewicht: 324 kg
• Farben: Weißaluminium RAL9006, Schwarzgrau RAL7021

Zubehör:

KAH 150, Kondensatablaufheizung

• Funktion: Selbstregelndes Heizband zur Beheizung des Kondensatablaufschlauches.
• Anschluss: L/N/PE 230 V, 50 Hz
• Beheizte Länge: 1,5 m
• Lieferumfang: Montagematerial für parallelen Betrieb mit Düsenringheizung.

UPH 90-32, Umwälzpumpe für Primärkreis

• Effizienz: Energieeffizient (EEI <= 0,23)
• Funktion: Sicherstellung des Mindestheizwasserdurchsatzes durch die Wärmepumpe.
• Förderhöhe: 9,0 m
• Volumenstrom: 2,8 m³/h
• Anschluss-Spannung: 1/N/PE, 230 V, 50 Hz
• Nennweite: DN 32
• Gewicht: 4,0 kg
• Stichmaß: 180 mm
• Lieferumfang: Pumpenstecker und Koppelrelais

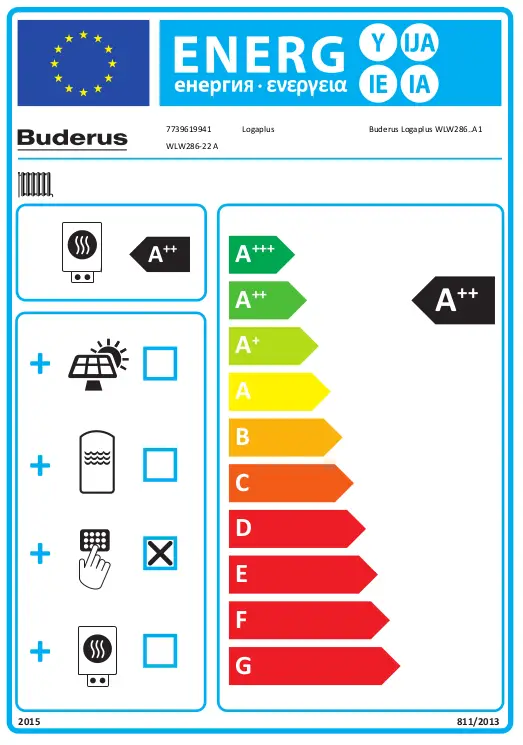

EU-Richtlinie für Energieeffizienz

• Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A++
• Energieeffizienzklassen-Spektrum: A+++ -> G
• Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage bei durchschnittlichen Klimaverhältnissen (WP): 127%

Umwelthinweis

• Enthält fluorierte Treibhausgase
• Kältemitteltyp: R407C
• Treibhauspotential (GWP): 1774 kgCO2eq
• Füllmenge Kältemittel: 5,6 kg (9,9 tCO2eq)
• Bauart des Kältekreises: Hermetisch geschlossen
