Grundfos Hebeanlage MDG.31.3.2 .9, 97901144

Die einbaufertigen Hebeanlagen von Grundfos sorgen für eine effiziente und sichere Gebäudeentwässerung.

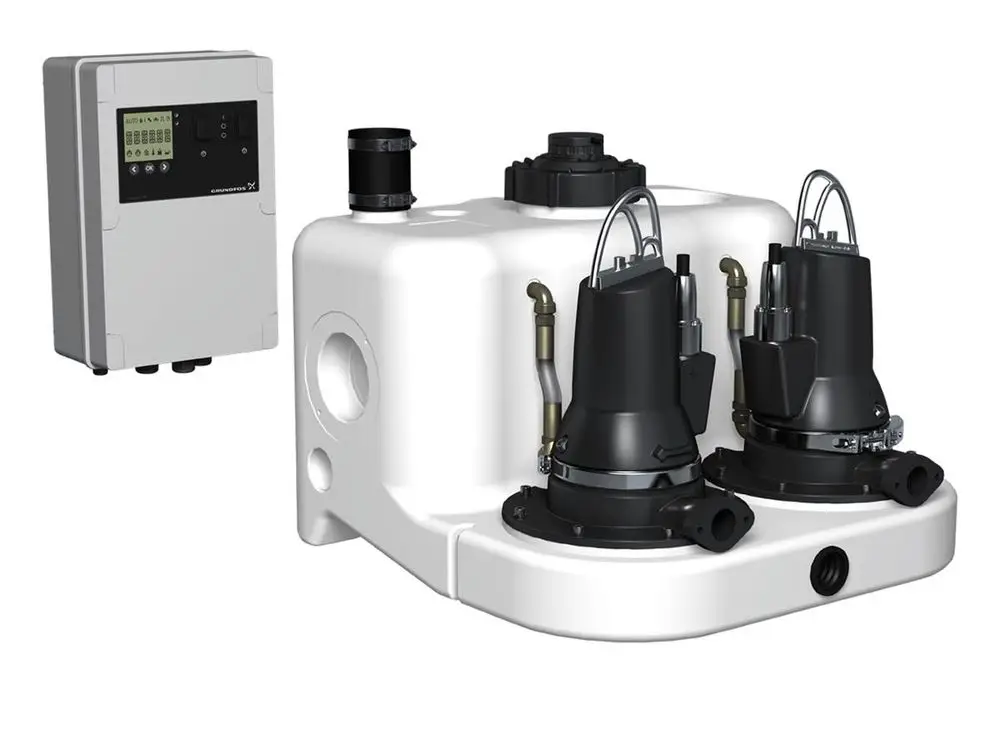

Einbaufertige Abwasserhebeanlagen mit zwei Schneidradpumpen und einem 130-Liter-Sammelbehälter zur Entwässerung mehrerer Sanitärgegenstände in Mehrfamilienhäusern.

MDG.31.3.2

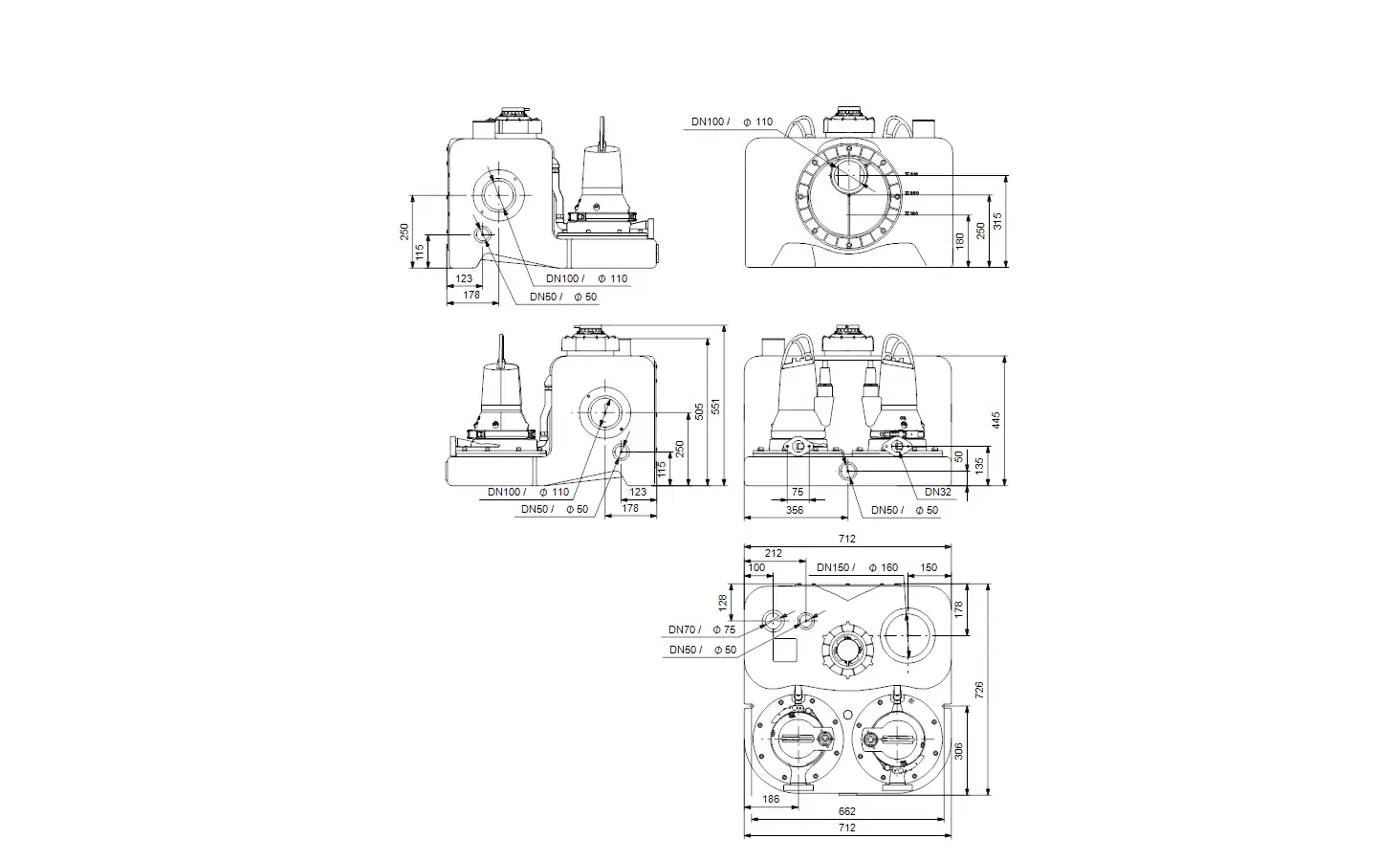

Überflutbare Fäkalienhebeanlage mit stufenlos höhenverstellbarem Drehflansch für Zulaufhöhen von 180 bis 315 mm sowie 6 weiteren Zuläufen an den Behälterseiten und auf der Behälteroberseite in DN 50 bis DN 150, einbaufertig mit zwei Schneidwerk-Tauchmotorpumpen, Sammelbehälter, fertig verdrahteter Mikroprozessorsteuerung mit beleuchtetem 2,7-Zoll-LCD-Display einschließlich Netzkabel und Stecker. Rückschalgventile und Druckleitungen als Zubehör lieferbar.

Sammelbehälter: Schlag- und bruchfest aus Polyethylen, unverrottbar, gas- und geruchsdicht. Spezieller Behälterboden mit Gefälle zur Minimierung von Restwasservolumen und Ablagerungen, Gesamtvolumen 92 ltr.

Druckabgang: Rp 1 1/4" Innengewinde inkl.
Flanschbrille DN 32.

Pumpe: Schneidradausführung, vertikal,
einstufig und überflutbar, Schutzart IP68. Blockausführung mit wartungsfreiem, doppeltem Dichtungssystem und Ölsperr- kammer mit Ölbad aus physiologisch unbedenklichem Spezialöl. Motor mit eingebauten Wicklungsschutz- kontakten.

Steuerung: Berührungsloser, piezo-
resistiver Drucksensor als Plug-in-Modul in der Steuerung, elektronisch überwacht, millimetergenaue Füllstandsanzeige, verstopfungs- und blockiersicher, da keine beweglichen Teile im Abwasser, Feuchtigkeitsabscheider im Staurohrkopf

Vollelektronisches, vorkonfiguriertes Steuergerät zur Steuerung und Überwachung von zwei Tauchmotorpumpen, menügeführte Bedienung über Drucktasten mit Motorschutzrelais, Steuerplatine und digitalem, beleuchtetem Display für die Zustandsanzeige und on-board Sensormodul. Zusätzliche Anschlussklemme für einen externen Schwimmerschalter. Bedienfeld vor unberechtigtem Zugriff verriegelbar. Über einen Druckschlauch und einen Wandler im Steuergerät wird das Behälterniveau in Echtzeit gemessen und gesteuert. Einzelbetriebs- und Einzelstörmeldung, Hochwasserstörmeldung sowie zusätzliche Eingänge für externe Niveauschalter, eingebaute Strommessung und Überwachung, zusätzliche Eingänge für alternative Niveausensoren wie Schwimmerschalter, Ultraschallsensor und hydrostatischem Drucksensor mit Ausgangssignal 0-5 V und 4-20 mA. Wandmontage ohne Öffnen der Steuereinheit. Wandaufbaugerät mit ISO-Gehäuse IP56.

- Optische Anzeige von Betrieb und Störung, Füllstand im Behälter in mm, Hochwasser, Motorstrom im Betrieb, Übertemperatur, Netzstörung und Sensor- fehler, Phasenfolgefehler (nur 3~ 400V)
- Reserve-, Wechsellast- und Spitzenlastbetrieb
- Einschalthöhenverstellung über Display
- Betriebsschalter H-0-A je Pumpe
- Akustisches Signal (Summer) für Störung
- Quittiertaste Störung
- Alarmmeldequittierung (manuell/automatisch)
- Fehlermeldung mit gezielter Störungsanzeige und Fehlerspeicher der letzten 20 Ereignisse
- Betriebsstunden- und Impulszähler
. Betriebsstunden- und Impulszähler
- Antiblockierfunktion durch automatischen Testlauf nach 24h Stillstandszeit
- Einschalten der Pumpe über Drucksensor
- Einstellbare Nachlaufzeit
- Temperaturüberwachung für Pumpen mit Wicklungsthermofühlern
- Netzunabhängiger Alarm (s. Zubehör)
- Schnittstelle für Software-Update
- Start- und Alarmverzögerung bei Schwallwasser
- Laufzeitüberwachung und Trockenlaufschutz
- Schnittstelle für PC-Tool für Service- und erweiterte Parametrierfunktion
