Grundfos Hebeanlage MLD.15.1.4 .2, 97901106
Raleo - Deutschlands Beste Online-Shops 2024
Wir sind Preisträger der Auszeichnung "Deutschlands beste Online-Shops" von n-tv und dem Deutschen Institut für Servicequalität (DISQ).
21.134,75 € - 62%
8.099,00 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Hersteller | Grundfos |
Artikelnummer | 97901106 |
Model | MLD.15.1.4 |

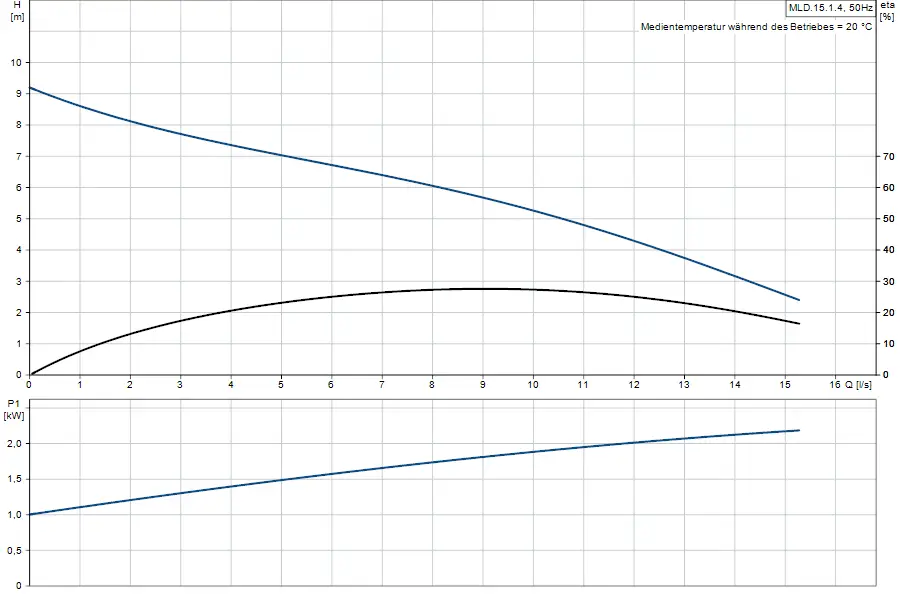

Nennförderstrom | 5.5 l/s |
Nennförderhöhe | 6.9 m |
Leistungsaufnahme P1 | 2.2 kW |
Laufradtyp | VORTEX |
Medientemperaturbereich | 0 .. 40 °C |

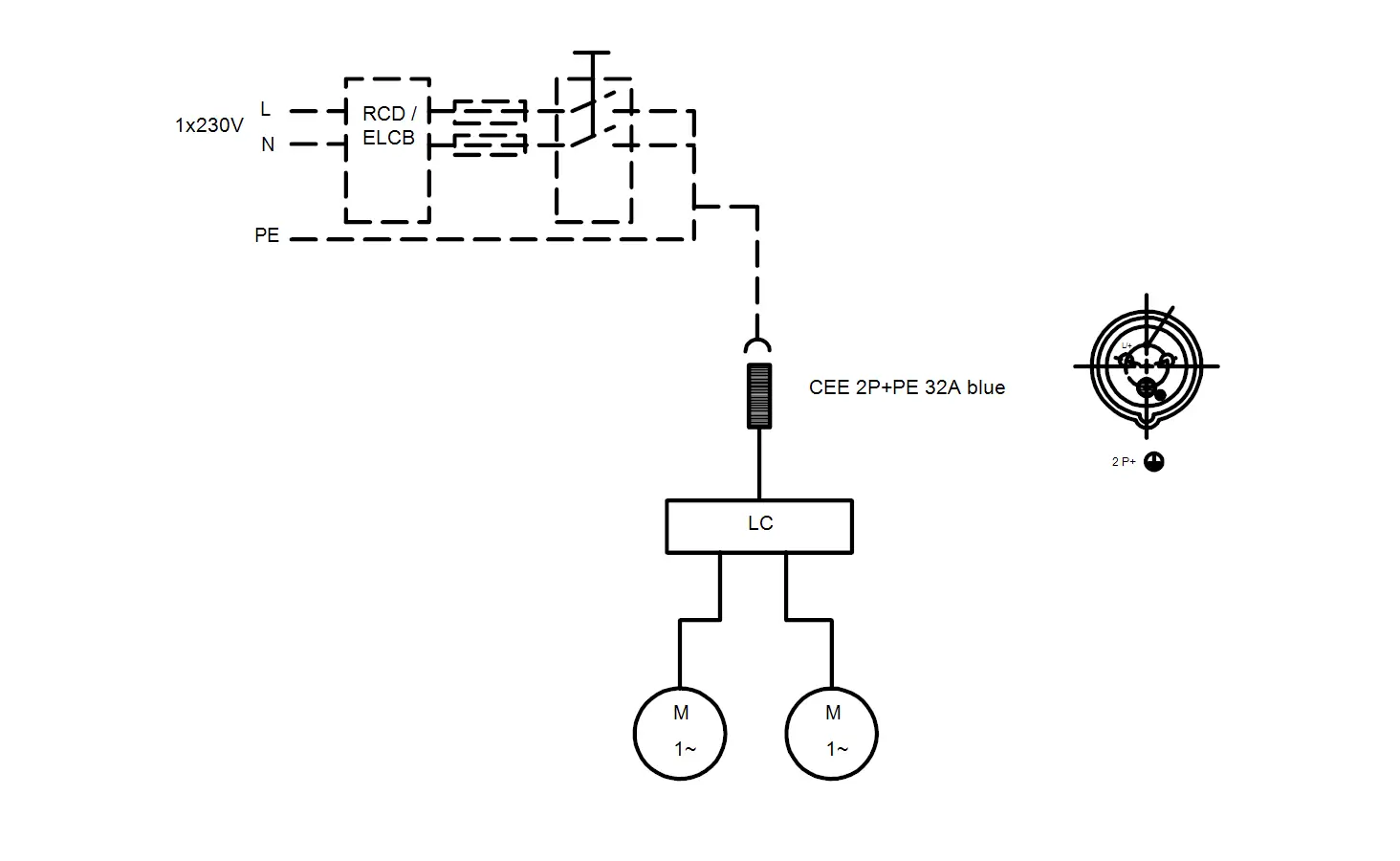

Bemessungsspannung | 1 x 230 V |
Cos phi - Leistungsfaktor | 0.95 |
Gesamtvolumen des/der Behälter(s) | 270 l |
Tatsächliches Gesamtvolumen des Sammelbeckens mit 180 mm Einlass | 190 l |
MLD
- Abwasser in Gewerbeimmobilien
- Häusliches Abwasser
Keine Einschränkungen mehr bei der Nutzung von Kellern
Die Baureihe Multilift mit ihren Einzelpumpen- und Doppelpumpen-Hebeanlagen ermöglicht den Bau von Toiletten- und Waschräumen z. B. in Kellern, wenn die vorhandenen Möglichkeiten zur Abwasserentsorgung über ein natürliches Gefälle nicht genutzt werden können oder der Anschluss an die bestehenden Abwasserleitungen zu teuer ist. Die vormontierten, einbaufertigen Hebeanlagen mit einer oder zwei Pumpen sind für das Anheben und Weiterleiten von Abwasser in die Kanalisation bestimmt, das in Gebäuden unterhalb der Rückstauebene anfällt.
In der Regel werden die Multilift-Hebeanlagen unterhalb der Rückstauebene in Kellern von größeren Gebäuden installiert. Dazu gehören z. B. Mehrfamilienhäuser, öffentliche Gebäude, Gewerbebauten, Schulen, Bürogebäude, Hotels, Restaurants, Krankenhäuser und Industriebetriebe. Die kompakten Hebeanlagen können kostengünstig und mit minimalem Aufwand an die im Gebäude vorhandenen Abwasserleitungen angeschlossen werden. Hebeanlagen sorgen nicht nur für eine effiziente Gebäudeentwässerung. Sie sind auch der beste Schutz gegen Rückstau, der z. B. nach starken Regenfällen oder bei Überlastung der öffentlichen Kanalisation auftreten kann.

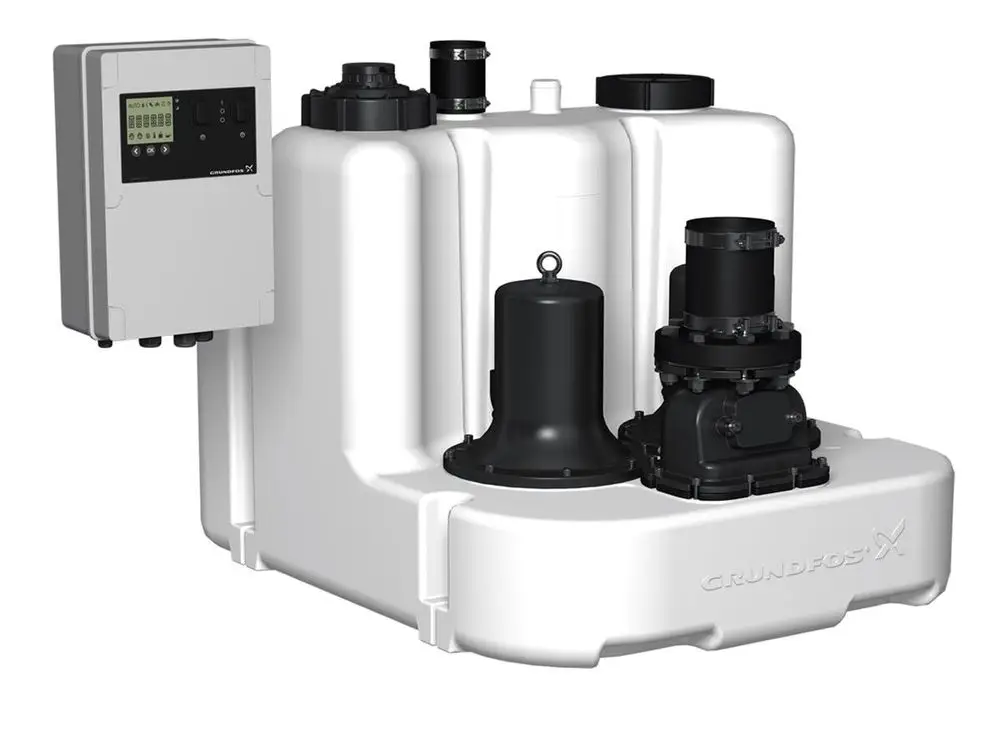

MLD.15.1.4
Überflutbare Fäkalienhebeanlage mit einer Zulaufhöhen von 560 mm, einbaufertig mit zwei Pumpen. Sammelbehälter mit kompakter Rückschlag- klappeneinheit, Mikroprozessorsteuerung mit beleuchtetem 2,7-Zoll-LCD-Display einschl. Netzkabel und Stecker, geräuscharm und mit Freistromlaufrad.
Sammelbehälter: Schlag- und bruchfest
aus Polyethylen, unverrottbar, gas- und
geruchsdicht. Spezieller Behälterboden
mit Gefälle zur Minimierung von
Restwasservolumen und Ablagerungen,
Gesamtvolumen 270 ltr.
Druckabgang: Flanschübergangsstück aus
Composit bestehend aus Flansch 80 mit
Rohrstutzen DN 100 und elastischem
Verbindungsstück DN 100 sowie
2 Rohrschellen einschl. aller Schrauben
und Dichtungen zur Auftriebssicherung,
Anschluss von Zulaufleitung in DN 150 und
Druckleitung in DN 100.
Pumpe: Vertikal, einstufig und
überflutbar, Schutzart IP68.
Blockausführung mit wartungsfreiem,
doppeltem Dichtungssystem und Ölsperr-
kammer mit Ölbad aus physiologisch
unbedenklichem Spezialöl. Rückseitig
geschlitzte Motorwelle zur
Drehrichtungskontrolle und Deblockier-
funktion, zugänglich über Dichtstopfen.
Motor mit eingebauten Wicklungsschutz-
kontakten.
Steuerung: Berührungsloser, piezo-
resistiver Drucksensor als Plug-in-Modul
in der Steuerung,elektronisch überwacht,
millimetergenaue Füllstandsanzeige,
verstopfungs- und blockiersicher, da
keine beweglichen Teile im Abwasser,
Feuchtigkeitsabscheider im Staurohrkopf
Vollelektronisches, vorkonfiguriertes Steuergerät zur Steuerung und Überwachung von zwei Tauchmotorpumpen, menügeführte Bedienung über Drucktasten mit Motorschutzrelais, Steuerplatine und digitalem beleuchtetem Display für die Zustandsanzeige und on-board Sensormodul. Zusätzliche Anschlussklemme für einen externen Schwimmerschalter. Bedienfeld vor unbefugtem Zugriff verriegelbar. Über einen Druckschlauch und einen Wandler im Steuergerät wird das Behälterniveau in Echtzeit gemessen und gesteuert. Einzelbetrieb- und Einzelstörmeldung, Hochwasserstörmeldung sowie zusätzliche Eingänge für externe Niveauschalter, eingebauter Strommessung und Überwachung, zusätzliche Eingänge für alternative Niveausensoren wie Schwimmerschalter, Ultraschallsensor und hydrostatischem Drucksensor, 0-5V und 4-20mA. Wandmontage ohne Öffnen der Steuereinheit. Wandaufbaugerät mit ISO-Gehäuse IP56.
- Optische Anzeige von Betrieb und Störung, Wasserstand im Behälter in mm, Hochwasser, Motorstrom im Betrieb, Übertemperatur, Netzstörung und Sensor- fehler, Phasenfolgefehler (nur 3~400V)
- Reserve-, Wechsellast- und Spitzen- lastbetrieb
- Einschalthöhenverstellung über Display
- Betriebsschalter H-0-A je Pumpe
- Akustisches Signal (Summer) f. Störung
- Quittiertaste Störung
- Alarmmeldequittierung (manuell/autom.)
- Fehlermeldung mit gezielter Störungsanzeige und Fehlerspeicher der letzten 20 Ereignisse
- Betriebsstunden- und Impulszähler
- Antiblockierfunktion durch automa- tischen Testlauf nach 24h Stillstandzeit
- Einschalten der Pumpe über Drucksensor
- Einstellbare Nachlaufzeit
- Temperaturüberwachung für Pumpen mit Wicklungsthermofühlern
- Netzunabhängiger Alarm (s. Zubehör)
- Schnittstelle für Software-Update
- Start- und Alarmverzögerung bei Schwallwasser
- Laufzeitüberwachung und Trockenlaufschutz
- Schnittstelle für PC-Tool für Service-
