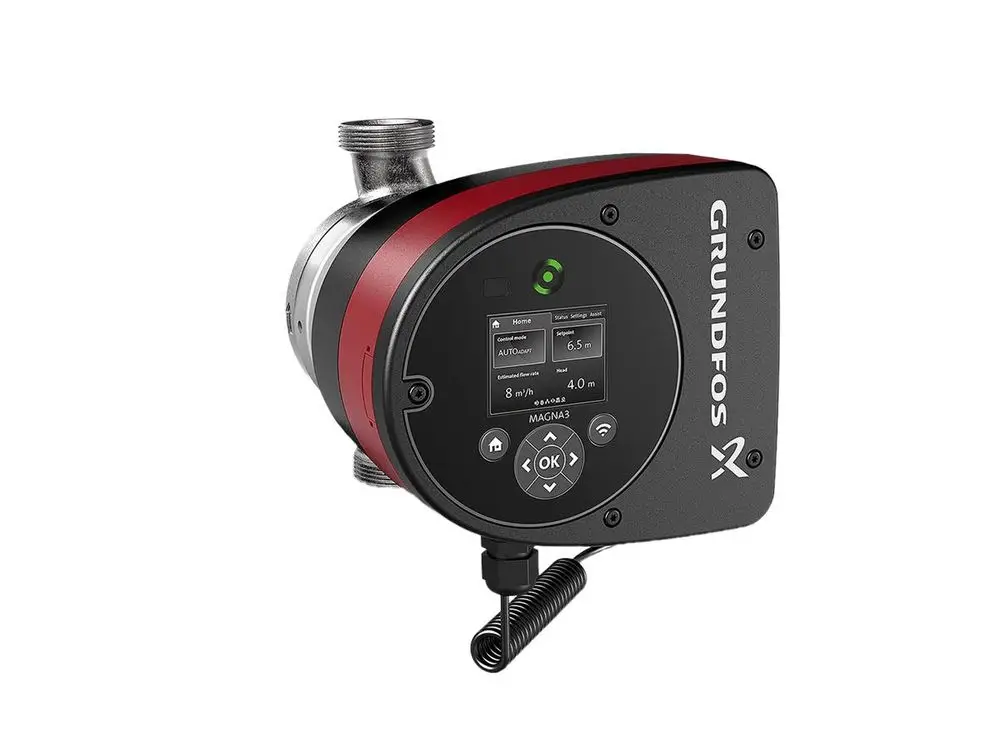

Grundfos MAGNA3 32-100 N Umwälzpumpe 171 W, G 2", 97924724

Hersteller: Grundfos Artikel-Nr.: 97924724 EAN: 5710626498031
Verkäufer: Raleo Home
Impressum AGB Datenschutz Widerrufsbelehrung
Listenpreis:
3.765,16 € - 53%

1.759,00 €

inkl. 19% MwSt.

Frage zu diesem Artikel stellen

Elektrische Daten
Leistungsaufnahme P1

9 .. 171 W

Netzfrequenz

50 / 60 Hz

Installation
Umgebungstemperatur

0 .. 40 °C

Max. Betriebsdruck

10 bar

Nennweite

G 2

Nenndruck

PN 10

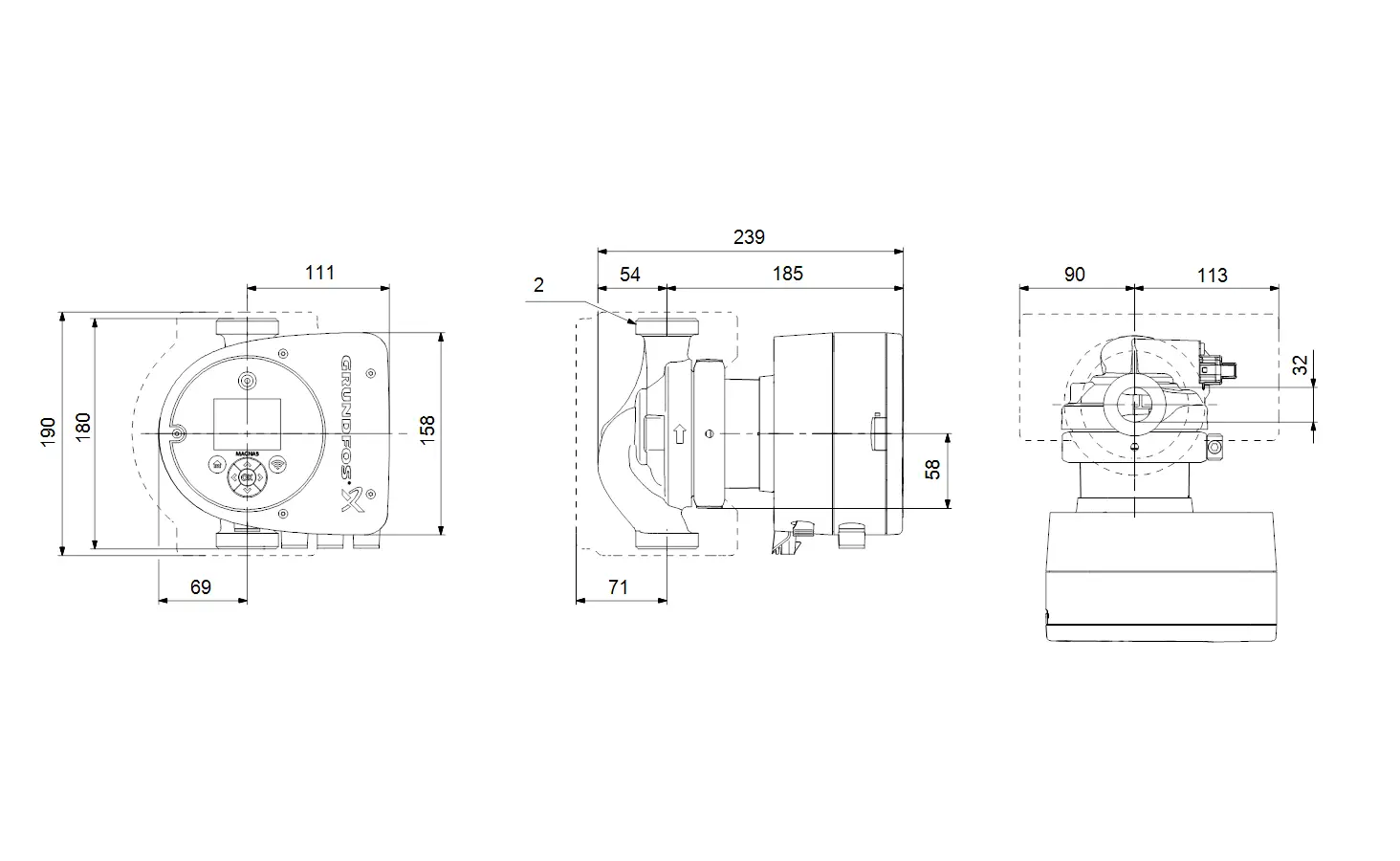

Einbaulänge

180 mm

Technische Daten
Nennförderstrom

5.65 m³/h

Nennförderhöhe

6.777 m

Maximale Förderhöhe

100 dm

Temperaturklasse

110

Prüfkennzeichen auf dem Typenschild

CE,VDE,WEEE

Modell des Geräts

D

Geeignet für:

  • Klimatisierung von Gewerbeimmobilien
  • Heizung für Gewerbeimmobilien
  • Häusliche Warmwasserzirkulation
  • Heizung in Privathaushalten
  • Fernkühlung
  • Fernwärme
  • Heizungsanlagen in Industriebetrieben

Elektronisch geregelte Trinkwarmwasser-Zirkulationspumpen aus Edelstahl mit herausragender Effizienz

Hocheffizienz-Nassläuferpumpe, elektronisch geregelt, Energieeffizienzindex (EEI) ≤ 0,20 Best in Class

Ausführungen/Funktionen/Eigenschaften:

  • Einzelpumpe oder Doppelpumpe (D)
  • Hocheffizienz-EC-Permanentmagnet- motortechnologie - Energieeffizienzindex (EEI) ≤ 0,18
  • Regelungsarten: Konstantdruck / Fest- drehzahl / Proportionaldruck / Konstanttemperatur
  • Integrierter Motorvollschutz
  • Wärmedämmschalen gem. EnEV im Liefer- umfang ( nur bei Einzelpumpen )
  • Automatische Sollwerteinstellung durch AutoAdapt-Funktion
  • Integrierter Trockenlaufschutz
  • Einstellbare Volumenstrombegrenzung durch FlowLimit-Funktion
  • Integrierte Wärmemengenerfassung
  • Anbindung an die Gebäudeleittechnik durch Einsteckmodule im Klemmen- kasten
  • Betriebs- und Störmeldung

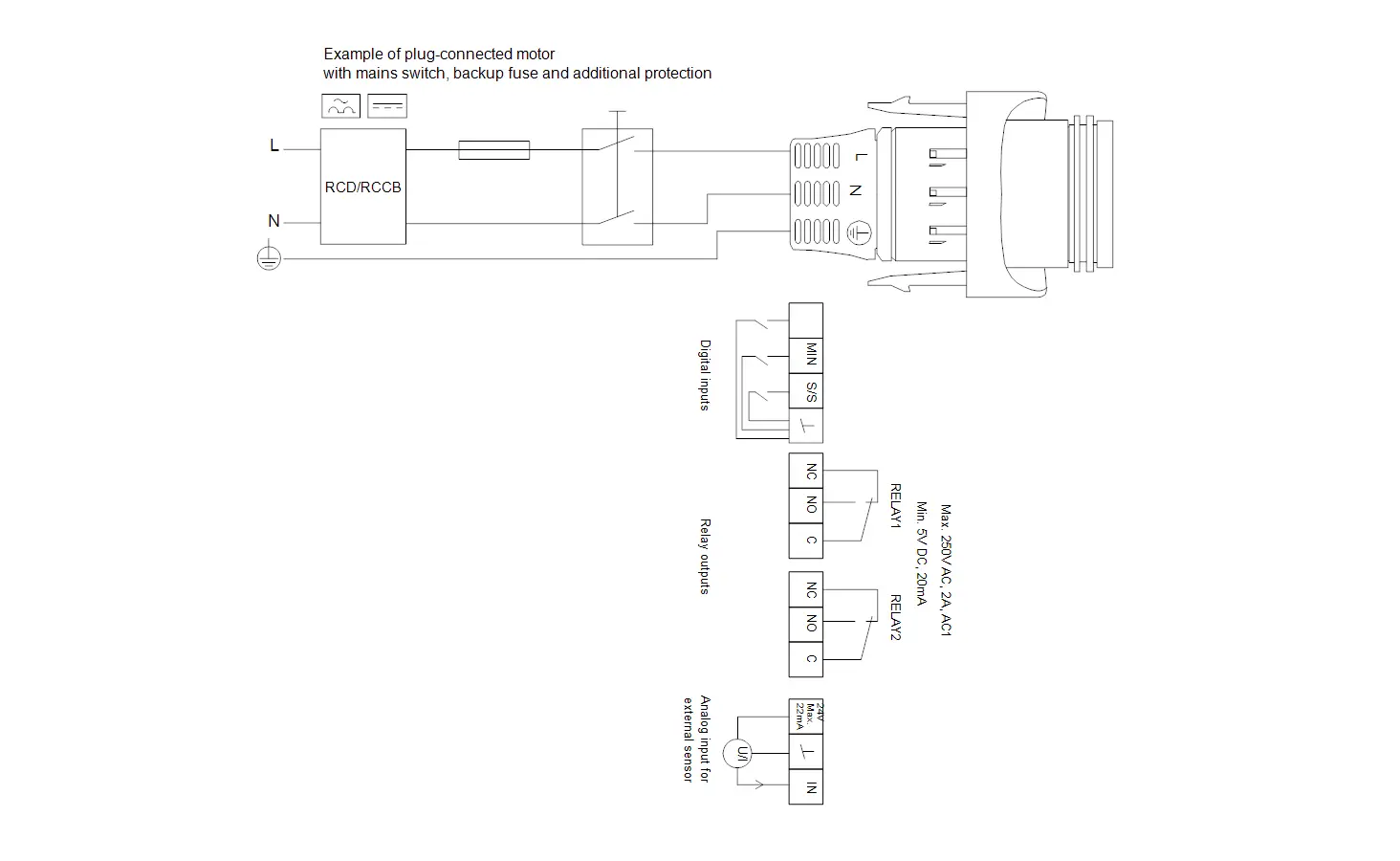

  • Kommunikationsmöglichkeiten analog/ digital: 2xDO / 3xDI / 1xAI
  • Erfassung der Betriebshistorie
  • Bedienung über TFT-Display und Soft- touch-Tastatur
  • Automatische Sollwerteinstellung inkl. Volumenstrombegrenzung durch FlowAdapt-Funktion
  • Haftungsübernahmevereinbarung 5 Jahre Garantie
  • Einstell- und Auslesemöglichkeiten mittels optionalem Diagnose- und Fernbediengerät Grundfos GO
  • 5 Jahre Garantie durch Einsendung des mittels Grundfos GO erstellten Inbetriebnahmeprotokolls
  • Betriebsarten Doppelpumpen: Wechsel/ Reserve/Parallel
  • Kommunikation Pumpenköpfe einer Doppelpumpe oder von 2 Einzelpumpen drahtlos

https://raleo.de:443/files/img/11ec673d0cc2f96b82ffb42e99482176/size_l/magna3 marketing.webp

MAGNA3. ANWENDUNG.

Grundfos-Umwälzpumpen MAGNA3 sind moderne Nassläuferpumpen mit integrierter elektronischer Leistungsregelung. Sie sind für den Einsatz in größeren Heizungsanlagen, Kühlund Klimaanwendungen sowie als Förderpumpe in der Geothermie konzipiert. Vielfältige Einstellungsmöglichkeiten sowie die komfortable AUTOADAPT™-Regelung machen sie zur energieeffizientesten Pumpe ihrer Klasse.

Die Baureihe MAGNA3 umfasst über 220 verschiedene Einzel- und Doppelpumpen in Grauguss oder Edelstahl. Jede Pumpe erfüllt höchste Ansprüche und trägt das Prädikat „Made in Germany“

PRODUKTVORTEILE

  • MAGNA3-Pumpen sind mit Gewinde- oder Flanschanschluss lieferbar und können somit mühelos in neue oder bereits bestehende Anlagen eingebaut werden
  • Sehr energieeffiziente Pumpenbaureihe durch entscheidend verbesserte Hydraulik und optimierten Motorwirkungsgrad
  • TFT-Farbdisplay für die einfache und intuitive Bedienung
  • 3D-Lastprofilerfassung (Work Log)
  • Intelligente Regelungsfunktionen AUTOADAPT™ und FLOWADAPT
  • Integrierte Nachtabsenkungsfunktion
  • Pumpensteuerung und Überwachung über das Smartphone mit Grundfos GO
  • Permanente Pumpenzustandsanzeige im Display; Betrieb, Warnung, Alarm
  • Drei Digitaleingänge, zwei Ausgangs-Relais für Betriebs- und Störmeldungen und ein analoger Eingang für externen Sensor
  • Wärmemengenerfassung durch zusätzlichen Temperaturfühler möglich
  • Einbindung der Pumpen in Gebäudeleittechnik mit Einsteckmodulen für alle gängigen BUS-Systeme
  • Differenztemperaturregelung

Grundfos MAGNA3 eignet sich für:

  • Ein- und Zweirohr-Systeme mit variablem Förderstrom
  • Förderhöhen bis 18 m und -leistungen bis 70 m3 /h
  • Medientemperaturen von -10 °C bis +110 °C

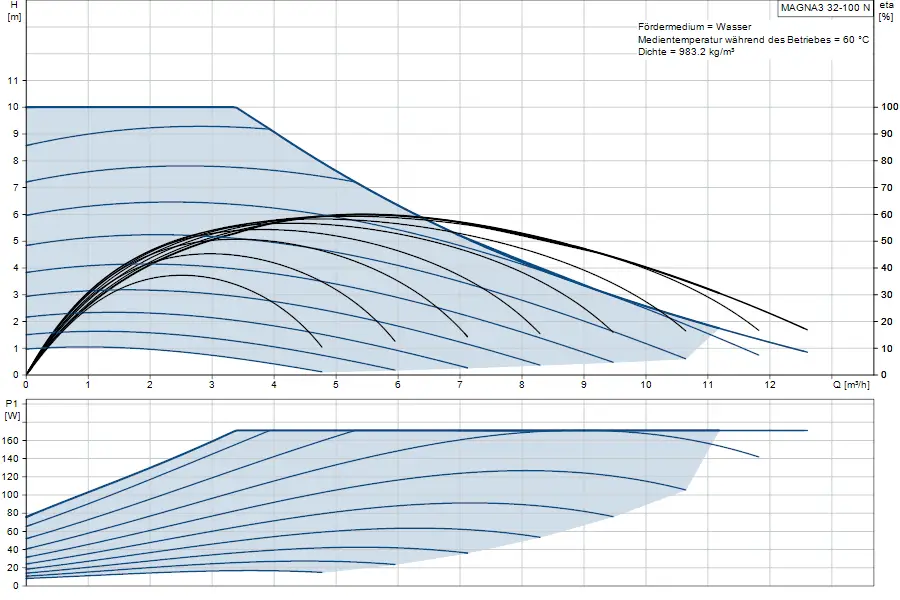

https://raleo.de:443/files/img/11ec6580a2396cdb82ffb42e99482176/original_size/magna 3 Kennlinien.webp

KONSTRUKTION

  • Permanentmagnetmotor (ECM-Technologie)
  • Spaltrotortopf aus Komposit-Werkstoff
  • Rotor mit Neodym-Technologie
  • Kompakter Stator
  • Luftgekühlte Elektronik zur Vermeidung von Kondenswasserbildung
  • Perfekt an die Pumpe angepasste Wärmedämmschale
  • Kataphorese-beschichtetes Pumpen- und Statorgehäuse
  • Ausstattung mit einem Funkmodul für den drahtlosen Anschluss einer weiteren MAGNA3-Pumpe
