Grundfos MAGNA3 D 65-100 F Umwälzpumpe 617 W, DN 65, 97924872
Raleo - Deutschlands Beste Online-Shops 2024
Wir sind Preisträger der Auszeichnung "Deutschlands beste Online-Shops" von n-tv und dem Deutschen Institut für Servicequalität (DISQ).
9.537,85 € - 54%
4.399,00 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Hersteller | Grundfos |
Artikelnummer | 97924872 |
Model | MAGNA3 D 65-100 F |

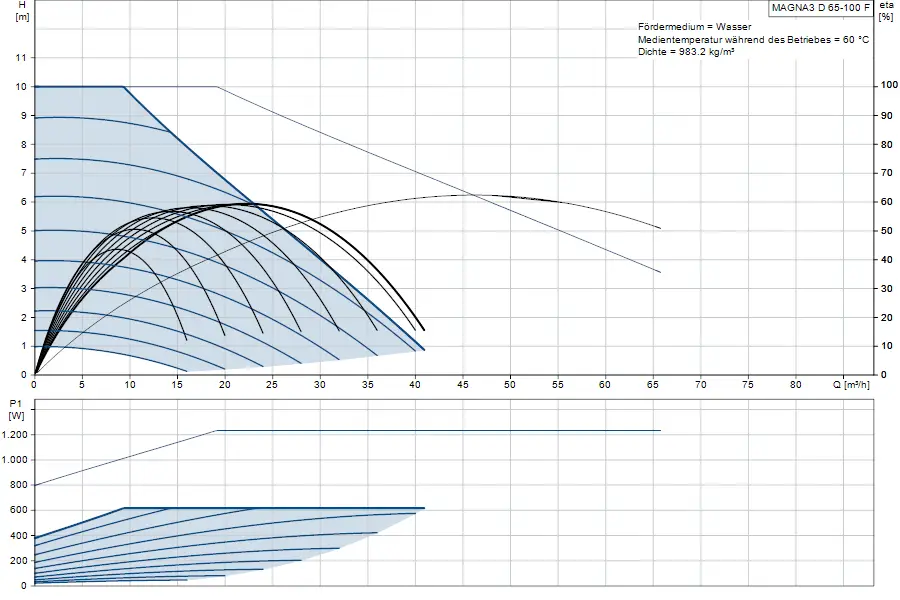

Nennförderstrom | 22.19 m³/h |
Nennförderhöhe | 6.166 m |
Maximale Leistungsaufnahme P1 | 617 W |
Anschlusstyp | DIN |
Anschlussgröße | DN 65 |
Nenndruckstufe | PN 6/10 |

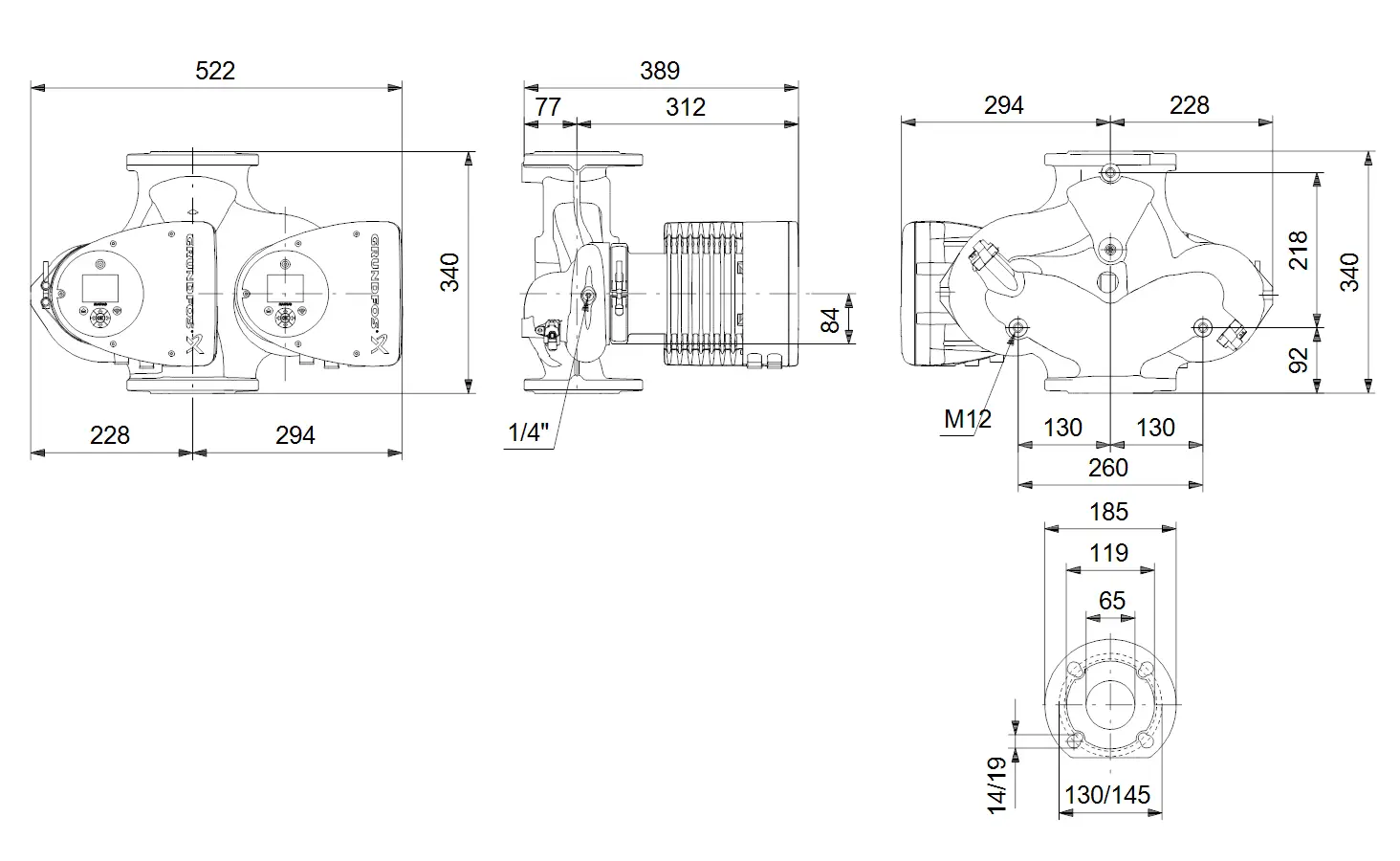

Einbaulänge | 340 mm |
Medientemperaturbereich | -10 .. 110 °C |
Bemessungsspannung | 1 x 230 V |
Energieeffizienzindex (EEI) | 0.19 |
Nassläufer-Umwälzpumpen MAGNA3 D
- Heizung für Gewerbeimmobilien
- Klimatisierung von Gewerbeimmobilien
- Fernwärme
- Fernkühlung
- Heizung in Privathaushalten
- Heizungsanlagen in Industriebetrieben
Elektronisch geregelte Umwälzpumpe MAGNA3
Grundfos-Umwälzpumpen MAGNA3 sind moderne Nassläuferpumpen mit integrierter elektronischer Leistungsregelung. Sie sind für den Einsatz in größeren Heizungsanlagen, Kühlund Klimaanwendungen sowie als Förderpumpe in der Geothermie konzipiert. Vielfältige Einstellungsmöglichkeiten sowie die komfortable AUTOADAPT™-Regelung machen sie zur energieeffizientesten Pumpe ihrer Klasse.
Die Baureihe MAGNA3 umfasst über 220 verschiedene Einzel- und Doppelpumpen in Grauguss oder Edelstahl. Jede Pumpe erfüllt höchste Ansprüche und trägt das Prädikat „Made in Germany“
PRODUKTVORTEILE
- MAGNA3-Pumpen sind mit Gewinde- oder Flanschanschluss lieferbar und können somit mühelos in neue oder bereits bestehende Anlagen eingebaut werden
- Sehr energieeffiziente Pumpenbaureihe durch entscheidend verbesserte Hydraulik und optimierten Motorwirkungsgrad
- TFT-Farbdisplay für die einfache und intuitive Bedienung
- 3D-Lastprofilerfassung (Work Log)
- Intelligente Regelungsfunktionen AUTOADAPT™ und FLOWADAPT
- Integrierte Nachtabsenkungsfunktion
- Pumpensteuerung und Überwachung über das Smartphone mit Grundfos GO
- Permanente Pumpenzustandsanzeige im Display; Betrieb, Warnung, Alarm

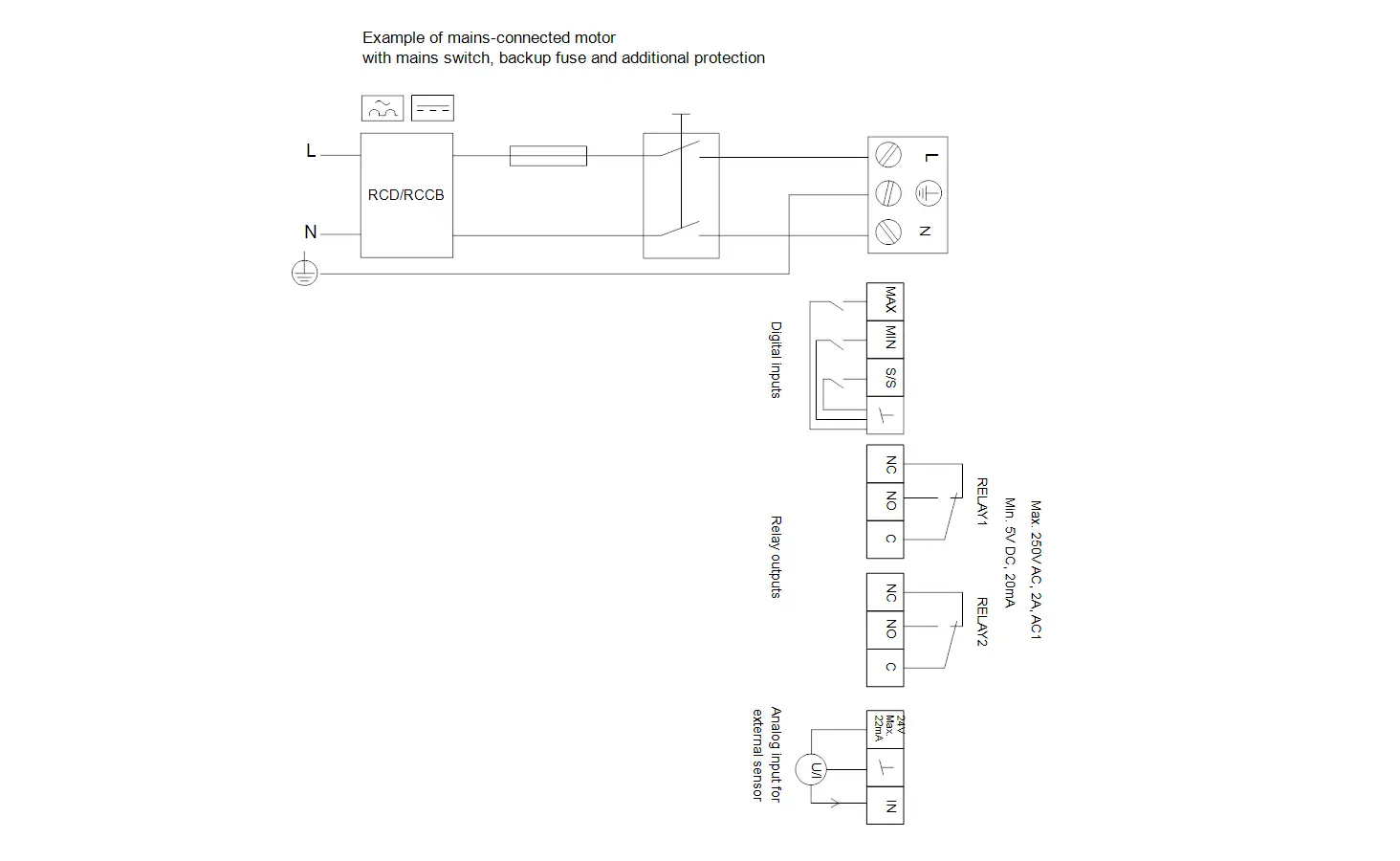

- Drei Digitaleingänge, zwei Ausgangs-Relais für Betriebs- und Störmeldungen und ein analoger Eingang für externen Sensor
- Wärmemengenerfassung durch zusätzlichen Temperaturfühler möglich Einbindung der Pumpen in Gebäudeleittechnik mit Einsteckmodulen für alle gängigen BUS-Systeme
- Differenztemperaturregelung
Die neue Benchmark bei der Energieeffi zienz
Bereits die Vorgänger-Generation MAGNA hat die EuP-Richtlinie für 2013 erfüllt. Der Energieeffi zienz-Index (EEI) für Umwälzpumpen darf seit dem 01.01.2013 maximal 0,27 betragen. MAGNA3 unterschreitet als effi zienteste Pumpe ihrer Klasse sogar die Marke 0,20. Ein Ideal-Wert, der bei Umsetzung der EuP-Richtlinie als bester erreichbarer Wert galt.
AUTO ADAPT
Diese Regelungsart wird für die meisten Heizungsanlagen empfohlen. Während des Betriebs passt die Pumpe ihre Förderleistung automatisch an die aktuelle Anlagenkennlinie an.
Bei dieser Einstellung wird der geringste Stromverbrauch bei gleichzeitig minimalen Strömungsgeräuschen an den Thermostatventilen erreicht. Dadurch werden die Betriebskosten gesenkt und der Komfort gesteigert.
Wurde die Regelungsart "AUTOADAPT" aktiviert, startet die Pumpe mit der Werkseinstellung Hfac = Hset1. Dies entspricht ca. 55 % der maximalen Förderhöhe. Die Pumpe passt dann im weiteren Verlauf ihre Förderleistung auf A1 an.
Misst die Pumpe einen geringeren Druck auf der MAX-Kennlinie (A2), wählt die AUTOADAPT-Funktion automatisch eine entsprechend niedrigere Regelkennlinie Hset2.
Schließen die Thermostatventile, passt die Pumpe ihre Förderleistung auf A3 an.
Pumpenstatus-Anzeige
Der innovative Grundfos Zustandsindikator zeigt den Pumpenstatus an: Betrieb, Warnung oder Alarm. Das TFT-Farbdisplay erlaubt eine einfache und intuitive Bedienung
Mehr Datenaustausch
Drei Digitaleingänge, zwei Ausgangs-Relais für Betriebs- und Störmeldung und ein analoger Eingang für externen Sensor.
Integration in die Gebäudeautomation
Zur Integration in die Gebäudeleittechnik sorgen schnell installierbare CIM-Einsteckmodule (Option).
Ausgezeichnete Technik
Die MAGNA3-Serie ist seit ihrer Markteinführung 2012 wiederholt ausgezeichnet worden. Anlässlich der SHK 2012 erhielt sie den Innovationspreis Plus X Award in den Kategorien High Quality, Funktionalität und Ökologie und das Siegel „Bestes Produkt des Jahres 2012“ bzw. „Pumpe des Jahres 2012“.
Zur Weltleitmesse ISH 2013 wurde ihr die renommierte Auszeichnung Design Plus – herausgegeben von der Messe Frankfurt und dem Rat für Formgebung – verliehen. Der Preis geht an zukunftsweisende Produkte, die in puncto Energieeffizienz, Funktionalität und Bedienung Maßstäbe setzen.

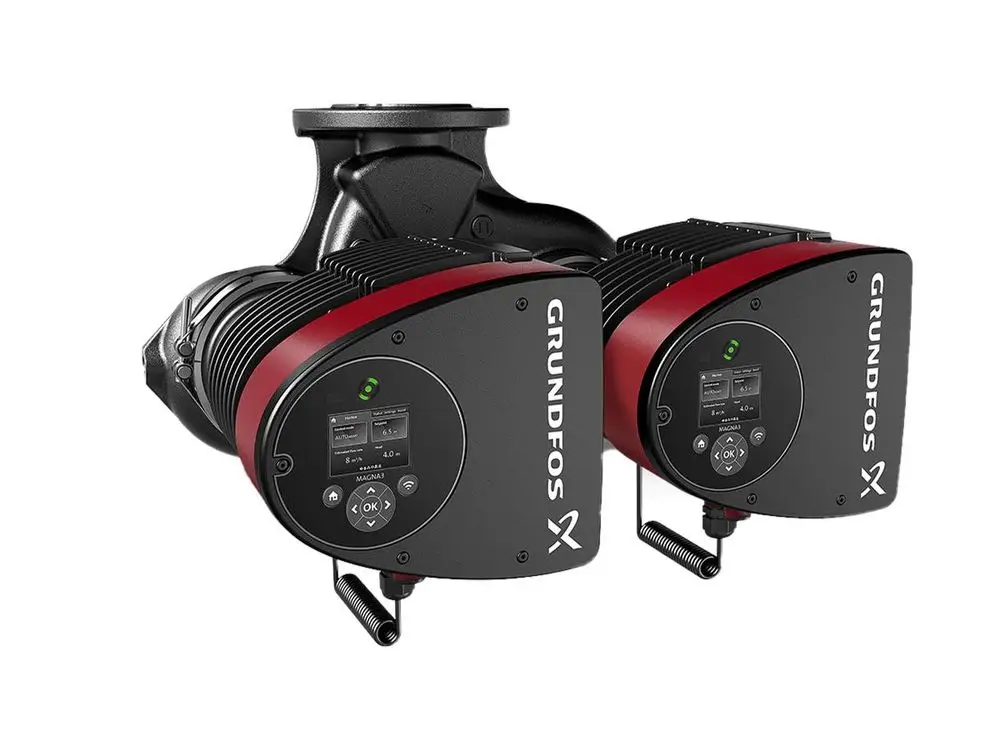

Intelligente Umwälzdoppelpumpen MAGNA3 D
Die Nassläufer-Umwälzdoppelpumpe MAGNA3 D verfügt über zwei Pumpenköpfe, die drahtlos miteinander kommunizieren. Sie können im Wechselbetrieb, Kaskadenbetrieb und Reservebetrieb laufen. Beim Wechselbetrieb ist abwechselnd immer nur eine Pumpe in Betrieb. Beim Kaskadenbetrieb wird die zweite Pumpe zugeschaltet, wenn die Förderleistung nicht ausreicht. Im Reservebetrieb dient ein Pumpenkopf zu 100 % als Redundanz.
Die intelligente, drahtlose Kommunikation in Verbindung mit der Mehrpumpenfunktion sorgt für eine unterbrechnungsfreie und sichere Umwälzung. Damit ist die MAGNA3 D die optimale Lösung für Gewerbe- und Geschossbauten, bei denen ein Pumpenausfall schwerwiegende Folgen hat, wie z. B. in Krankenhäusern.
Drahtlose Mehrpumpenfunktion
Intelligente Lösung
Einfache Überwachung
Einfache Handhabung
Hocheffizienz-Nassläuferpumpe, elektronisch geregelt, Energieeffizienzindex
(EEI) ≤ 0.20 Best in Class
Ausführungen/Funktionen/Eigenschaften:
- Einzelpumpe oder Doppelpumpe (D)
- Hocheffizienz-EC-Permanentmagnet- motortechnologie
- Energieeffizienzindex (EEI) ≤ 0.19
- Regelungsarten: Konstantdruck / Fest- drehzahl / Proportionaldruck / Konstanttemperatur
- Integrierter Motorvollschutz
- Wärmedämmschalen gem. EnEV im Liefer- umfang ( nur bei Einzelpumpen )
- Automatische Sollwerteinstellung durch AutoAdapt-Funktion
- Integrierter Trockenlaufschutz
- Einstellbare Volumenstrombegrenzung durch FlowLimit-Funktion
- Integrierte Wärmemengenerfassung (optionaler RPI+T2 0-16 Sensor erforderlich)
- Anbindung an die Gebäudeleittechnik durch optionale Einsteckmodule im Klemmen- kasten
- Betriebs- und Störmeldung
- Kommunikationsmöglichkeiten analog/ digital: 2xDO / 3xDI / 1xAI
- Erfassung der Betriebshistorie
- Bedienung über TFT-Display und Soft- touch-Tastatur
- Automatische Sollwerteinstellung inkl. Volumenstrombegrenzung durch FlowAdapt-Funktion
- Haftungsübernahmevereinbarung 5 Jahre Garantie
- Einstell- und Auslesemöglichkeiten mittels optionalem Diagnose- und Fernbediengerät Grundfos GO
- 5 Jahre Garantie durch Einsendung des mittels Grundfos GO erstellten Inbetriebnahmeprotokolls
- Betriebsarten Doppelpumpen: Wechsel/ Reserve/Parallel
- Kommunikation Pumpenköpfe einer Doppelpumpe oder von 2 Einzelpumpen drahtlos
