OVENTROP Duo Heizkreistrennmodul für Regudis W-HTE, 1344576
Hersteller: Oventrop
Artikel-Nr.: 1344576
EAN: 4026755480245
Verfügbar
Versand: 10-30 Werktage
Versandkostenfrei
Details anzeigen
30 Tage Rückgaberecht
Details anzeigen
*Bitte auf Banner klicken oder im Warenkorb den Rabattcode Mai-2024 eingeben. Gültig ab einem Warenkorbwert von 500€
1.389,00 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Hersteller | Oventrop |
Artikelnummer | 1344576 |

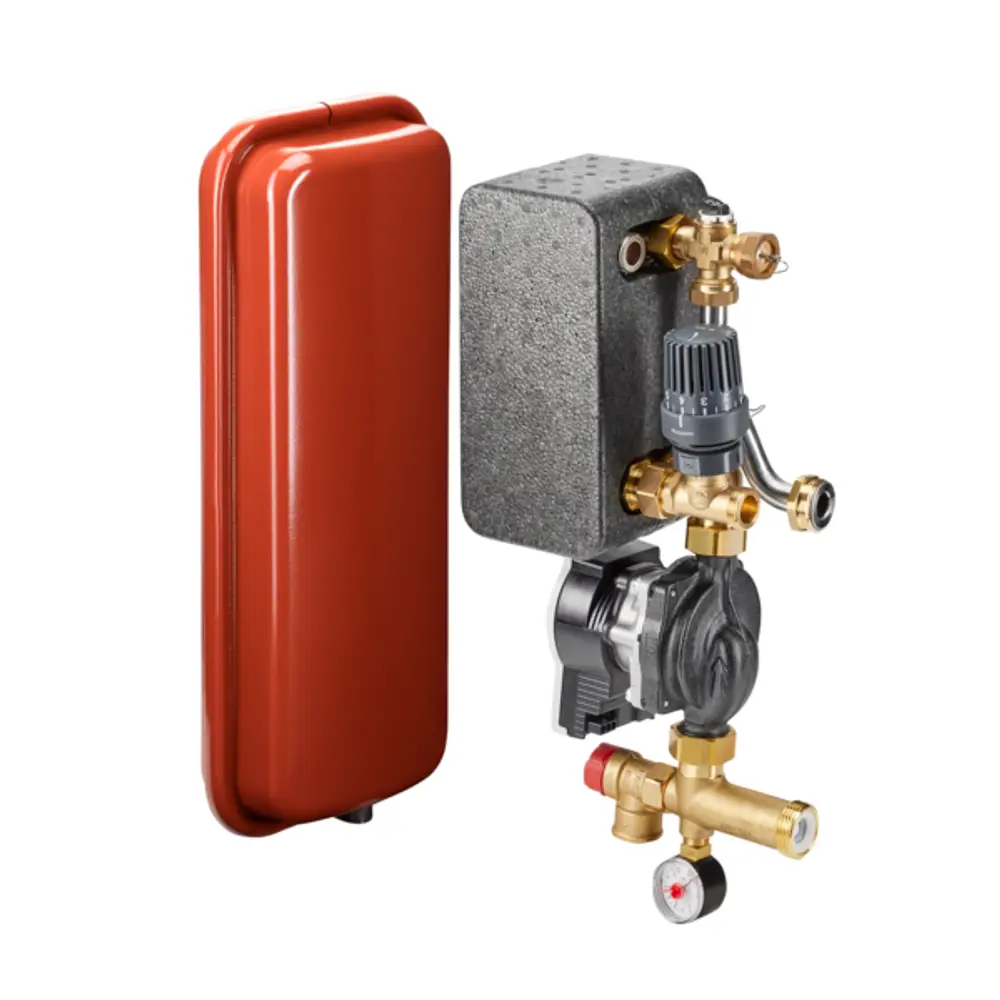

Duo Heizkreistrennmodul für Regudis W-HTE
Duo Heizkreistrennmodul zur Systemtrennung, das als Erweiterungsmodul optional zur Wohnungsstation Regudis W-HTE installiert werden kann, um den wohnungsseitigen Heizkreis vom gebäudeseitigen Heizkreis zu trennen.
Das Duo Heizkreistrennmodul besteht aus folgenden Komponenten:
Wärmeübertrager mit 30 Platten
EPP-Wärmedämmung für Wärmeübertrager
Regelventil mit Temperaturregler mit Tauchfühler
Sicherheitstemperaturwächter
Kappenventil
Membranausdehnungsgefäß 8 l
Sicherheitsventil 3 bar
Manometer
Hocheffizienzpumpe Wilo Para 15-130/6-43 SC-6
Sperrventil
Messingwinkel
Edelstahlwellrohr
Das Duo Heizkreistrennmodul eignet sich zur integrierten Montage an definierter Position im Unterputzschrank, Artikelnummer 1344599, oder im Aufputzschrank, Artikelnummer 1344699.
Primärseitig wird das Modul über einen Adapter entweder direkt mit dem Kugelhahnanschlussset, Artikelnummer 1344480 oder 1344485, oder den Heizkreisanschlussstücken, Artikelnummer 1344551, verbunden. Die Verwendung von Heizkreisanschlussstücken ermöglicht den Betrieb eines zweiten, ungeregelten, nicht vom gebäudeseitig getrennten Heizkreises.
Sekundärseitig erfolgt der Anschluss an einen Multidis SF Heizkreisverteiler, z.B. Artikelnummer 1406358. Die Einbindung des Ausdehnungsgefäßes erfolgt am Ende des Vorlaufbalkens des Multidis SF Heizkreisverteilers.
Die Temperaturregelung erfolgt durch eine Begrenzung der primärseitigen Durchflussmenge. Der Primärvolumenstrom wird in Abhängigkeit der gewünschten Heizkreistemperatur gedrosselt oder erhöht. Die Ermittlung der Temperatur erfolgt über ein im Medium positioniertem Fühlerelement das über ein Kapillarrohr mit dem Temperaturregler verbunden ist. Um ein Durchströmen des Wärmeübertragers außerhalb von Heizphasen zu minimieren ist der Tauchfühler im Wärmeübertrager positioniert. Dieser wird dadurch nur solange durchströmt bis die eingestellte Temperatur am Temperaturregler überschritten wird. Dies verhindert dauerhaft hohe Rücklauftemperaturen in Zeiten in denen keine Wärmeabnahme durch den Heizkreis erfolgt.
Elektrische Daten:
Nennspannung: 100-230 VFrequenz: 50-60 Hz
Allgemeine Daten:
Einstellbereich: 35 bis 70 CMax. Betriebstemperatur: 90 CMax. Umgebungstemperatur: 60 CMax. Betriebsdruck: 10 bar
