OVENTROP Elektronische Wohnungsstation Regudis W-HTE GT Leistungsbereich 2, 18 l/min, Wärmeübertrager kupfergelötet, 1344231

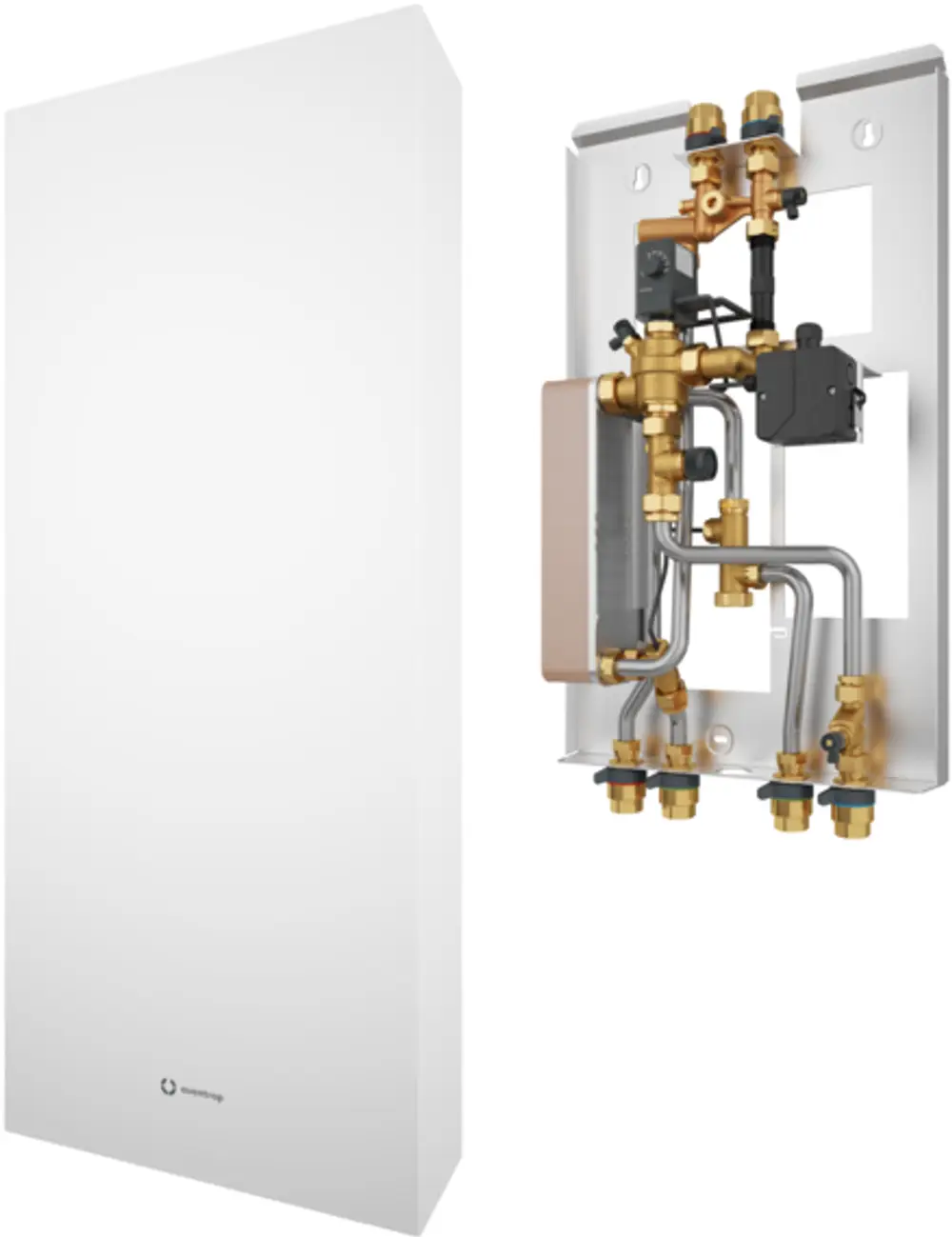

Wohnungsstation Regudis W-HTE GT mit werksseitig vormontierter elektronischer Regelung und kupfergelötetem Edelstahl-Plattenwärmeübertrager ermöglicht die energieeffiziente und hygienische Versorgung einer Wohnung mit heißem Trinkwasser sowie Heizungswasser. Die Station ist durch ihre schmale Bauform und die kreuzungsfreie Anschlusskonfiguration speziell für den Gasthermentausch konzipiert. Eine passgenaue Abdeckung ist inklusive und verdeckt die Station und Anschlüsse.Montiert auf einer Grundplatte, für Aufputzwandmontage. Rohre aus Edelstahl 1.4404, Armaturen aus Messing. Alle mediumberührten Teile auf der Trinkwasserseite sind aus Messing, Edelstahl 1.4401 und 1.4404 und trinkwasserzugelassenen Kunststoffen.Die Station erlaubt mit einer asymmetrischen Anordnung der Edelstahlplatten des Wärmeübertragers, sowie einer druckverlustoptimierten Bauweise der Station einen besonders effizienten Betrieb und ermöglicht Warmwasser-Volumenströme von 15-25 l/min (Leistungsbereich 2) bei Temperaturüberhöhungen von 0-15 K (gem. SPF Prüfprozedur). Somit lassen sich Schüttleistungen und Temperaturüberhöhungen individuell an die vorliegenden Anlagenparameter anpassen. Durch die geringen Temperaturerhöhungen ist die Station besonders geeignet für den Betrieb in Niedertemperatursystemen.Die adaptive elektronische Regelung passt sich selbstständig den Betriebsbedingungen im Gesamtsystem an. Die eingestellte Trinkwassertemperatur wird unabhängig von Systemtemperaturen, Druckverlustverhältnissen und benötigten Zapfmengen konstant geregelt.Durch eine bedarfsgeregelte Vorrangschaltung des multifunktionalen Regelventils, wird eine intelligente Energieverteilung zur Trinkwassererwärmung sowie zur Wärmeversorgung einer Wohneinheit gewährleistet.Im Heizbetrieb sorgt die integrierte Differenzdruckregelung des Regelventils für eine effiziente Wärmeverteilung der Stationen untereinander. Ein hydraulischer Abgleich im Rohrnetz zur Station ist somit überflüssig.Im Falle eines Stromausfalls wird ein Failsafe-Mode aktiviert. Im Failsafe-Mode schließt der Stellantrieb das Regelventil, um eine unkontrollierte Trinkwassererwärmung zu verhindern.Über eine Status-LED wird der aktuelle Betriebszustand der Station angezeigt.Die Wohnungsstation Regudis W-HTE GT besteht aus folgenden Komponenten:

Anschlussbox für Stromversorgung 230 V AC, Nennstrom 50 mA, Ausgangsspannung 5 V DC, Nennausgangsstrom 1200 mA, Schutzart IP 65, Schutzklasse II, Überspannungskategorie III, Umgebungstemperatur 0 bis 60 C
Stellantrieb mit integrierter Trinkwassertemperaturregelung 40-70 C, max. Umgebungstemperatur 0 bis 60 C, Leistungsaufnahme 0,15 bis 3 W, Schutzart IP 54, Eingangsspannung 5 V DC
Volumenstromsensor (ermöglicht Volumenstromerfassung ab 1 l/min)
Entlüftungsventil im Heizkreis
Multifunktionales Regelventil für große Durchflüsse mit integriertem Differenzdruckregelventil und bedarfsgeregelter Vorrangschaltung zur Warmwasserbereitung
Entlüftungsventil im Heizungskreis
Zonenventil zur Regulierung des Heizkreises
Entleerungsventil im Heizkreis mit Schmutzfänger
kupfergelöteter Edelstahl-Plattenwärmeübertrager 1.4401/1.4404
Temperatursensor für Warmwasser PT1000
Passstück für Wärmezähler G 3/4, 110 mm
Anschluss für Temperaturvorhalteregelset M 22 x 1
Filtereinsatz im Heizungsvorlauf
Anschluss im Heizungsvorlauf für Temperatursensor des Wärmezählers M 10 x 1,0
Keramikscheibenventilen zur Absperrung aller Anschlüsse
Passgenaue Aufputzhaube

Inbetriebnahme der Anlage auf Anfrage.Leistungsdaten Trinkwasser:WW-Leistung Wärmeübertrager: 42-70 kW (Leistungsbereich 2)bei 50-65 C Primär, und 10 C/50 C SekundärZapfmenge: 15-25 l/min (gem. SPF- Prüfprozedur)Leistungsdaten Heizung:Heizleistung 14 kW, delta T 20 KMax. Volumenstrom: 600 l/hMax. Differenzdruck: 2,0 barMin. Differenzdruck: 150 mbarAllgemein:Max. Betriebsdruck: 10 barMax. Betriebstemperatur: 90 CUmgebungstemperatur: 2 bis 35 CBxHxT (mit Aufputzhaube): 440 x 1050 x 150 mmAchsabstand der Anschlüsse: 65 mmAchsabstand zur Wand: 34 mmGewicht Station (ohne Aufputzhaube): 14,4 kg
