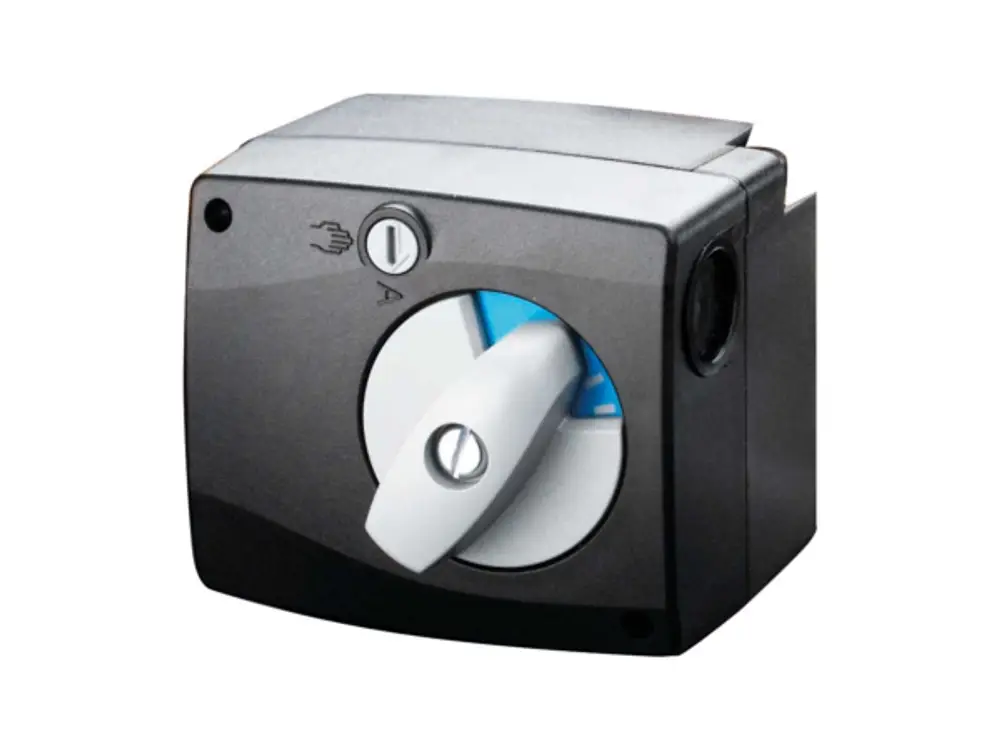

OVENTROP Stellmotor 230 V (3-Punkt), Laufzeit 35 s, Drehmoment 5 Nm für Regumat M3 DN 20/25/32, 1361098
Hersteller: Oventrop
Artikel-Nr.: 1361098
EAN: 4026755349153
Verfügbar
Versand: 10-30 Werktage
zzgl. Versandkosten 5,90 €
Details anzeigen
30 Tage Rückgaberecht
Details anzeigen359,00 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Hersteller | Oventrop |
Artikelnummer | 1361098 |
Stellmotor 230 V (3-Punkt), Laufzeit 35 s, Drehmoment 5 Nm für Regumat M3 DN 20/25/32
Der Stellmotor NR230-04-401 wird zum motorischen Antrieb von Drei- und Vierwegemischern verwendet. Die Stellmotoren können durch alle handelsüblichen Regelsysteme mit 3-Punkt-Ausgang angesteuert werden.
Dabei steigt die Vorlauftemperatur bei rechtsdrehendem Stellmotor, bis zum Erreichen des Motorendanschlages, an (Vorlauf geöffnet, Bypass geschlossen). Die Vorlauftemperatur fällt bei linksdrehender Verfahrrichtung, bis zum Erreichen des entgegengesetzten Endanschlages, ab (Vorlauf geschlossen, Bypass geöffnet).
Der Drehwinkel ist auf 90 begrenzt. Bei Erreichen der Endanschläge wird der Stellmotor elektrisch abgeschaltet und ist stromlos. Bei Störungen des Regelsystems kann der Antrieb durch einen zusätzlichen Drehknopf auf Handbetrieb umgestellt werden.
Zur nachträglichen Montage in den Stationen Regumat M3 DN 25 ab Baujahr 2015, wird zusätzlich das Montageset für Stellmotoren, Artikelnummer 1350290, benötigt.
Technische Daten:
Betriebsspannung: 230 V 50 HzAufnahmeleistung: 2,5 WDrehmoment: 5 NmLaufzeit: 35 sUmgebungstemperatur: 0 C bis +50 CAnschlusskabellänge: 2,2 m
Dabei steigt die Vorlauftemperatur bei rechtsdrehendem Stellmotor, bis zum Erreichen des Motorendanschlages, an (Vorlauf geöffnet, Bypass geschlossen). Die Vorlauftemperatur fällt bei linksdrehender Verfahrrichtung, bis zum Erreichen des entgegengesetzten Endanschlages, ab (Vorlauf geschlossen, Bypass geöffnet).
Der Drehwinkel ist auf 90 begrenzt. Bei Erreichen der Endanschläge wird der Stellmotor elektrisch abgeschaltet und ist stromlos. Bei Störungen des Regelsystems kann der Antrieb durch einen zusätzlichen Drehknopf auf Handbetrieb umgestellt werden.
Zur nachträglichen Montage in den Stationen Regumat M3 DN 25 ab Baujahr 2015, wird zusätzlich das Montageset für Stellmotoren, Artikelnummer 1350290, benötigt.
Technische Daten:
Betriebsspannung: 230 V 50 HzAufnahmeleistung: 2,5 WDrehmoment: 5 NmLaufzeit: 35 sUmgebungstemperatur: 0 C bis +50 CAnschlusskabellänge: 2,2 m
