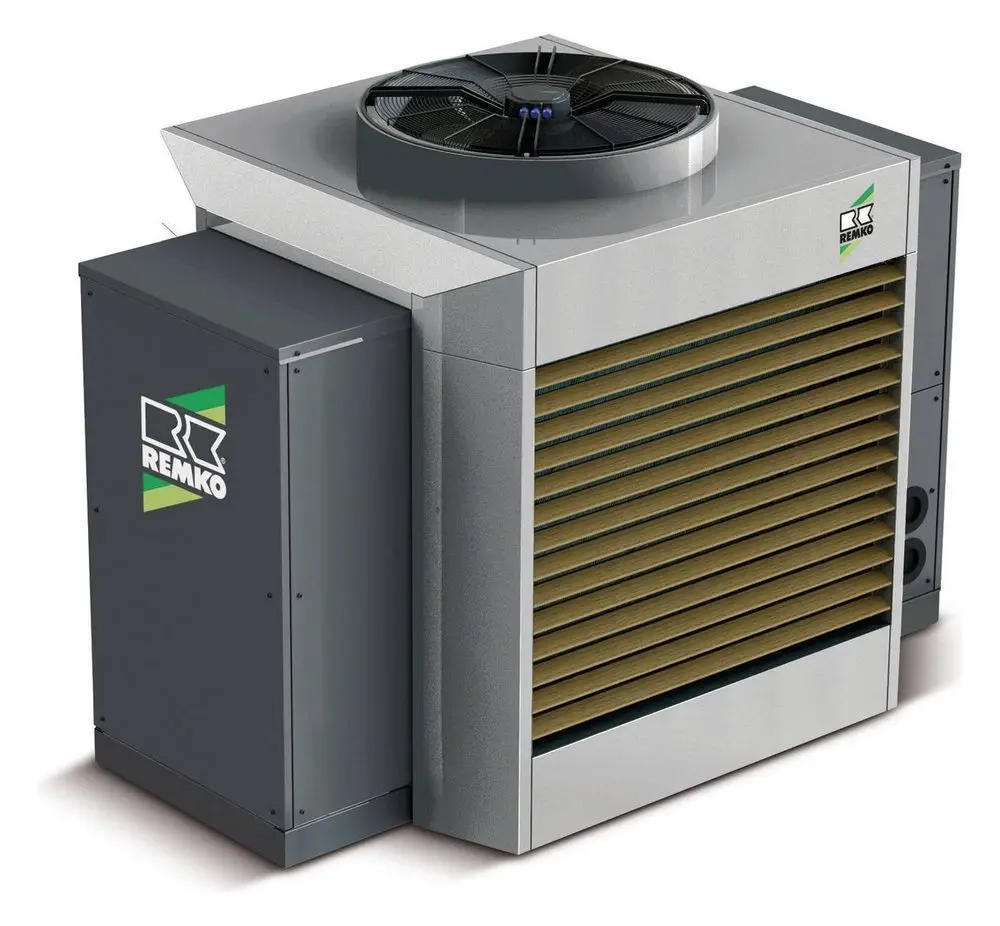

REMKO SQW 400 Single Camura AM L/W Monobloc Wärmepumpe, 311005

Set besteht aus:

Ausführung SQW 400 Single Camura

Gehäuse in formschöner Bauform mit einer silber lackierten Designer Stahlblechfront (RAL 9006 und RAL7021) und integrierter Regelung als Stand-Alone Lösung.

Luft/Wasser Wärmepumpe zum Heizen oder Kühlen als Monobloc

Version für den hohen Leistungsbedarf. Bestehend aus einem Außengerät zur Bodenaufstellung im Außenbereich. Mikroprozessor gesteuert. Verdichter Ansteuerung mit zusätzlicher Kältemitteleinspritzung. Bei Planung und Installation der Geräte sind die regionalen Vorschriften bzw. Verordnungen oder Gesetze des Umweltschutzes, z.B. WHG und TA Lärm zu berücksichtigen.

Gerätemontage und Ausrichtung auf dem Boden mittels mitgelieferter Füße. Hocheffizienz Umwälzpumpe Wilo Stratos zur Heizwasserumwälzung sowie Hochleistung Plattenwärmetauscher (Verflüssiger) zur Wärmeübertragung und ein elektronisch geregeltes Einspritzventil sind eingebaut. Ein Scroll Verdichter mit Flüssigkeitseinspritzung zur Realisierung hoher Vorlauftemperaturen bis 65°C. Durch den Einsatz von Neodymium-Magneten wurde eine Drehmomenterhöhung erreicht und Reibungsverluste minimiert. Verdichter vibrationsarm auf Schwingungsdämpfern montiert und leise laufend, mit hohem Wirkungsgrad, Motorschutz gegen Überströme und thermische Überlastung. Standardmäßig ist der Innenraum mit spezieller Schalldämmung ausgestattet. Die Kaskadensteuerung ermöglicht einen hohen Wirkungsgrad bei niedrigen Außentemperaturen. Saugseitig durch einen großzügig bemessenen Flüssigkeitsabscheider vor Flüssigkeitsschlägen geschützt. Sicherheitskette bestehend aus einem Temperatursensoren, Drucksensoren, Überhitzungsschutz und Überstromschutz. Alle Funktionen werden über einen Mikroprozessor überwacht und gesteuert.

Eine mikroprozessorgeregelte Bedarfsabtauung durch eine Kreislaufumkehr sorgt für geringe Abtauzyklen.

Der Lufteintritt erfolgt über den Verdampfer mit Schutz vor äußeren Einwirkungen durch ca. 5cm breite speziell gekrümmte aerodynamische Aluminiumlamellen.

Zwei diagonal angeordnete Hochleistungswärmetauscher, als Verdampfer aus Kupferrohr in Kühlschrankqualität mit aufgepressten Aluminiumlamellen gefertigt mit Lötanschlüssen für die Kühlmittelleitungen. Venturieverteiler für Mehrfacheinspritzung zur Leistungserhöhung. Extrem Laufruhiger drehzahlgeregelter EC-Axialventilator mit einem 900mm Flügelrad aus Kunststoff, statisch und dynamisch ausgewuchtet mit horizontalem Berührungsschutzgitter und optimaler Luftführungstechnologie. Berührungsgeschützter Antriebsmotor, wartungsfrei mit thermischem Überlastschutz ausgerüstet.

Kältekreis mit Kältemittel R 410A mit Filter, Sammler, 4-Wege-Umschaltventil, Scrollverdichter und elektronischem Expansionsventil. Service-/Füllanschlüsse mit absperrbaren Ventilen. Der Kältekreislauf ist druckgeprüft, Leck getestet, getrocknet, evakuiert und mit einer Kältemaschinenölfüllung versehen. Kältekreislauf entsprechend befüllt.

Ein Durchflusssensor zur Messung und Sicherstellung des Mindestvolumenstromes, Vor- und Rücklauffühler sowie ein Handentlüfter sind integriert.

Die Standardregelung ist für eine witterungsgeführte Vorlaufregelung, WW-Bereitung und Kältekreissteuerung vorbereitet. Ansteuerung z.B. GLT über potentialfreie Kontakte für Freigaben, Heizen / Kühlen oder Sammelstörmeldung sind Serienmäßig eingebaut.

Die effektive Komfort-Klimatisierung wird durch eine Umkehrung des Kältekreises realisiert. Es kann im Kühlbetrieb eine Vorlauftemperatur zwischen +7°C bis +25°C gewählt werden.

Alle Hydraulischen Rohranschlüsse sowie Elektro Einführungen können seitlich oder nach unten aus dem Gehäuse geführt werden.

Ein 9kW Heizelement (Smart-Serv) kann im Außenmodulmodul optional für den monoenergetischen Betrieb sowie als Notbetrieb eingebaut werden.

Grundsätzlich ist ein Pufferspeicher als Hydraulische Weiche erforderlich. Mindestwasservolumen sind einzuhalten (siehe Technische Daten).

Im serienmäßigen Lieferumfang enthalten:

Sicherheitsgruppe mit SIV, automatischer Entlüfter und Manometer

Schmutzfilter 1 1/2“

Füll- und Entleerungshahn 1/2“

1 Außenfühler,

Als Zubehör lieferbar:

REMKO Brauchwasserset

REMKO Smart - Heat

REMKO Smart - Noise

REMKO Smart - Control

REMKO Smart - Com

REMKO Smart - Web

REMKO Smart - Serv

Rohrverbindungs - Set

REMKO Einfrierschutz, Raumbeheizung des Hydraulikteils

REMKO Schwingungsdämpfer

REMKO Frischwasserstation in verschiedenen Größen

Verschiedene REMKO Speichersysteme

Durchflusswächter zur dynamischen Hygienefunktion

Luftkonvektoren zum Heizen und Klimatisieren

Anlege- und Tauchfühler zur Einbindung weiterer Systemkomponenten

Im Gerät Integriertes 3-Wege Umschaltventil zur Trinkwasserbereitung

Frostschutz und gleichzeitiger Heizungsvollschutz

Schlammabscheider

Vorlauftemperaturregelung im Heizbetrieb in Volltextanzeige und Animation. Brauchwasservorrangschaltung im Heizbetrieb. Der Remko Smart Control (optional) verfügt über eine besonders stromsparende Regelung durch den Einsatz einer Hocheffizienz-Umwälzpumpe zur Pufferbeladung und für einen ungemischten Heizkreis (Radiatoren) sowie drei gemischten Heizkreisen (Fußbodenheizung) inkl. Heizkreispumpenschaltung und Mischerventilansteuerung. Die mitgelieferte Micro-SD-Karte speichert die Temperaturverläufe sowie weitere Daten. Farbdisplay mit Energiebilanzen, Diagrammen und Animationen. Ständige Funktionsüberwachung Sommerbetrieb, Heizbetrieb, Bereitschaft (Frostschutz), EVU-Abschaltung, Estrich Trocknungsprogramm, Zeitprogramme mit unterschiedlicher Sollwerteinstellung . Inbetriebnahme Assistent, Legionellenschaltung.

Technische Leistungsdaten:

Typenbezeichnung REMKO SQW 400

Anzahl Außenmodule 1

Nennheizleistung bei A7/W35 1) [kW] 40,0

Nennheizleistung bei A2/W35 1) [kW] 31,0

Nennheizleistung bei A-7/W35 1) [kW] 27,3

COP bei A7/W35°/HZ 1) 4,8

COP bei A2/W35°/HZ 1) 3,8

COP bei A-7/W35°/HZ 1) 3,2

Kühlleistung A35/W7 KW/EER 2) 30,2 /2,34

Kühlleistung A35/W18 KW/EER 2) 38,4/2,83

Kühlleistung A27/W18 KW/EER 2) 37,4/3,03

Füllmenge [kg] 11,4

Mindestwasservolumen Pufferspeicher [L] 1000

Nenn - Volumenstrom Wasser [m³/h] 7,0

Vorlauftemperatur Heizwasser max. [°C] 65

Einsatzgrenzen Heizen [°C] -25 bis +45

Einsatzgrenzen Kühlen [°C] +15 bis +45

Spannungsversorgung [V/~/Hz] 400/3/50

Spannungsversorgung E-Heizstab [V/~/Hz] 400/3/50

Abmessungen [mm] (H/B/T) 1650/1400/2300

Gewicht [kg] 650

1) COP = Coefficient of Performance (Heizleistungszahl) nach EN 14511

2) EER=Energy Efficence Ratio (Kälteleistungszahl) nach EN 14511

3) Freifeld nach DIN EN 12102/ISO9614-2, die TA-Lärm ist zu berücksichtigen

Die Geräte entsprechen den einschlägigen EU-Bestimmungen und sind gemäß den geltenden Richtlinien CE-gekennzeichnet.
