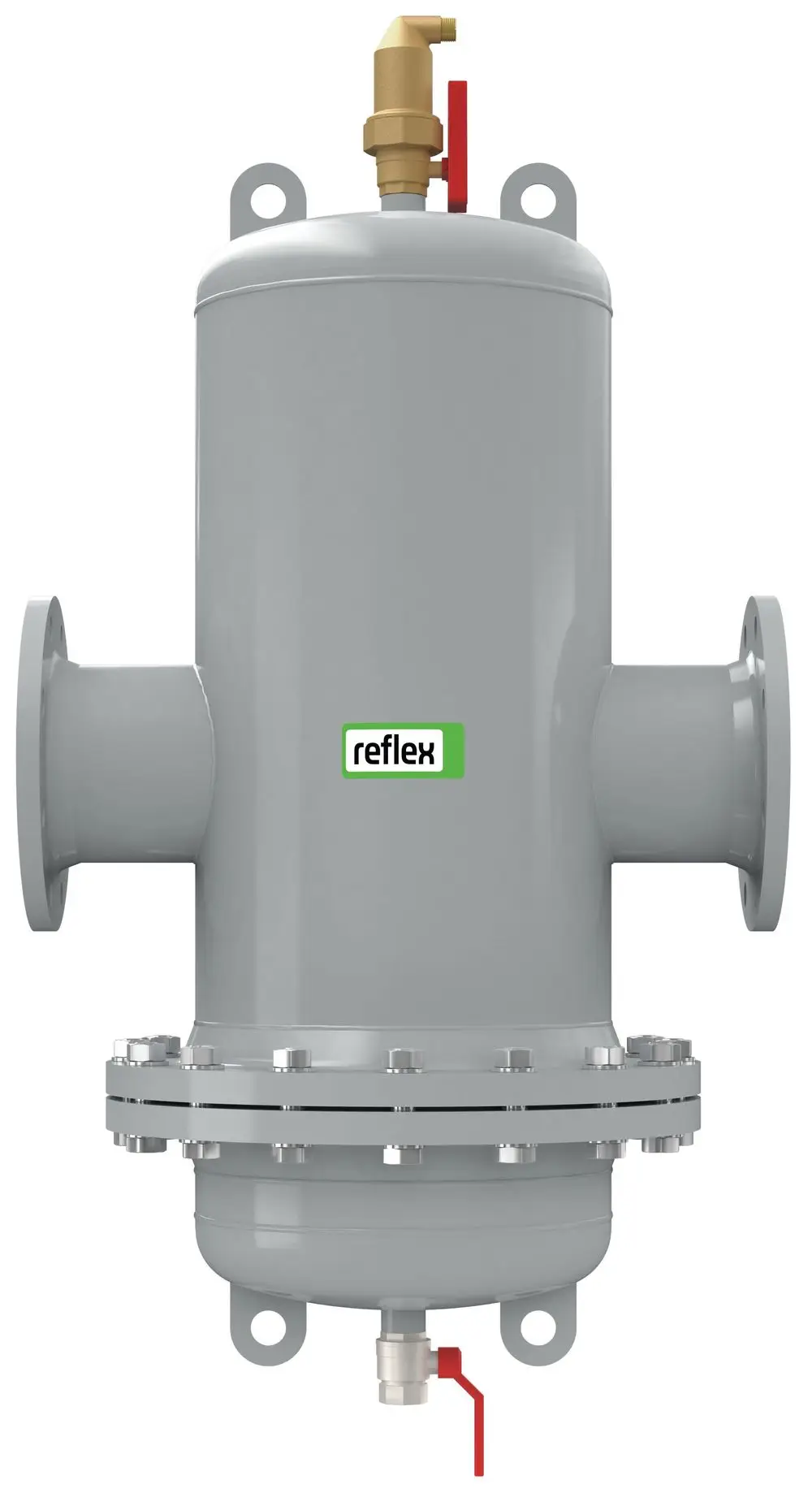

Reflex Extwin TW 100 R, Mikroblasen-/Schmutzabscheider mit Flansch, 110 °C, 10 bar, 8253430
Hersteller: Reflex Winkelmann
Artikel-Nr.: 8253430
EAN: 4036705119248
Verfügbar
Versand: 10-30 Werktage
zzgl. Versandkosten 59,00 €
Details anzeigen
30 Tage Rückgaberecht
Details anzeigenPreiserhöhung am 01.01.2025!
Raleo - Deutschlands Beste Online-Shops 2024
Wir sind Preisträger der Auszeichnung "Deutschlands beste Online-Shops" von n-tv und dem Deutschen Institut für Servicequalität (DISQ).
Listenpreis:
5.087,25 € - 27%
5.087,25 € - 27%
3.699,00 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Reflex Extwin TW 100 R, Mikroblasen-/Schmutzabscheider mit Flansch, 110 °C, 10 bar, 8253430
Typ | TW 100 R |
Farbe | grau |
Gehäusewerkstoff | Stahl lackiert |
Einbauvariante | horizontal |
Anschluss | DN100/PN16 |
Anschlussvariante | Flansch |
Volumenstrom | 47,0 m³/h |
Durchfluss-Kennwert kvs | 244,3 m³/h |
Durchmesser | 206 mm |
Höhe | 940 mm |
Höhe Mitte-Flansch (Entlüftung) | 527 mm |
Höhe Mitte-Flansch (Abscheidung) | 413 mm |
Wartungshöhe | 550 mm |
Einbaulänge | 470 mm |
Gewicht | 51,00 kg |
Reflex Extwin
- Kombinierter Luft-/Mikroblasen- und Schlammabscheider für Heiz- und Kühlwassersysteme bzw. geschlossene flüssigkeitsgefüllte Systemkreisläufe.
Geeignet für die Medien Wasser und Wasser/Glykolgemisch bis zu einem Mischungsverhältnis von 50/50%.
Armatur zur Ansammlung von Gasblasen aus dem Flüssigkeitsstrom über optimiertes Abscheideelement Flowpac bzw. automatische, permanente Ableitung in die Atmosphäre über integrierten absperrbaren Reflex Exvoid-T Großentlüfter mit 3-Wege-Ventil-Unterteil.
Armatur für die Entfernung von Partikeln bis zu einer Größe von 5,0 Mikrometern aus dem Flüssigkeitsstrom mit speziell hierfür gestaltetem Einsatz.
Die Reinigung und Entleerung des Schmutzsammelraums ist über einen eigenen Entschlammungskugelhahn ohne Betriebsunterbrechung möglich.
Wartungsflansch für einfachen Gehäusezugang bei Reinigungs- und Revisionsarbeiten.
