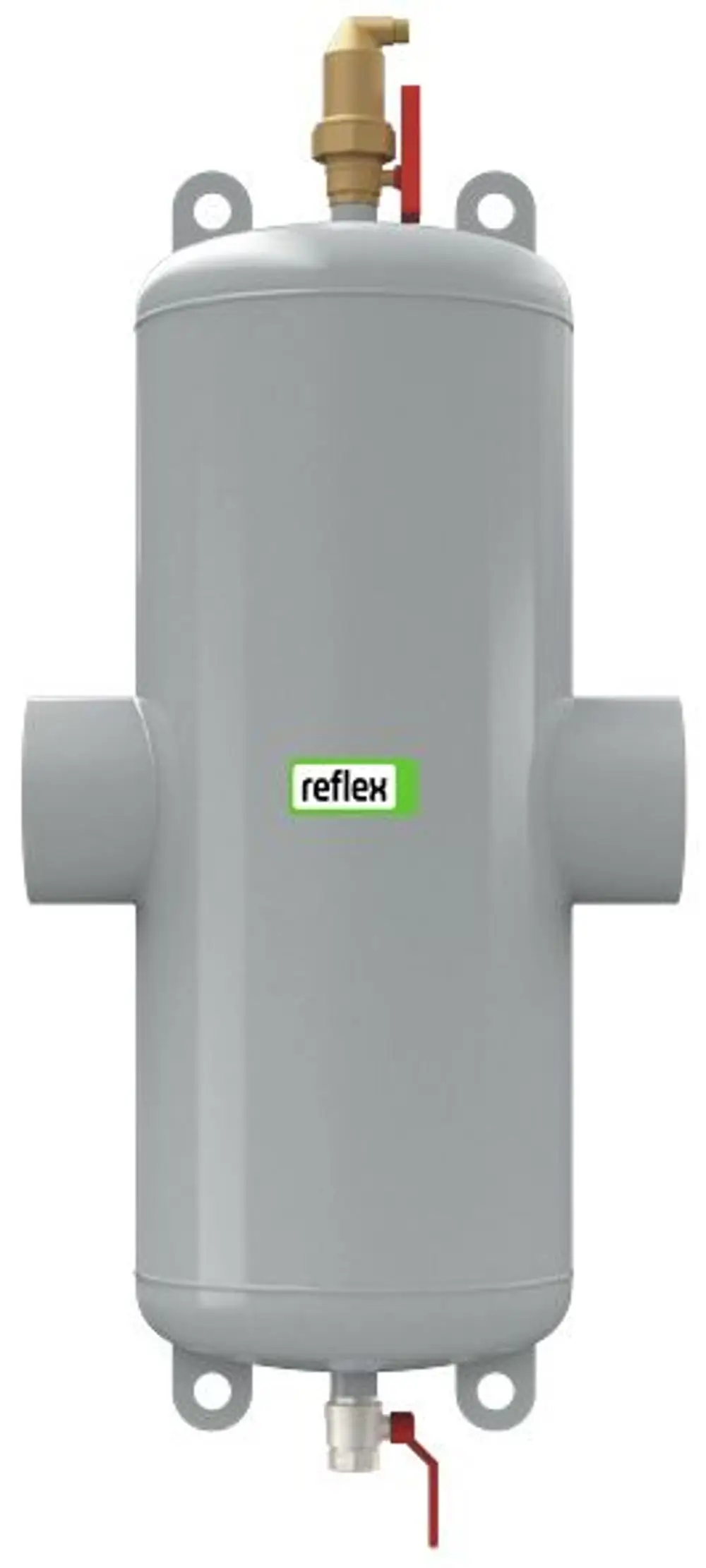

Reflex Extwin TW 273.0, Mikroblasen-/Schmutzabscheider mit Schweißstutzen, 110 °C, 10 bar, 8253170
Hersteller: Reflex Winkelmann
Artikel-Nr.: 8253170
EAN: 4036705119002
Verfügbar
Versand: 10-30 Werktage
zzgl. Versandkosten 59,00 €
Details anzeigen
30 Tage Rückgaberecht
Details anzeigenListenpreis:
19.070,94 € - 49%
19.070,94 € - 49%
9.799,00 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Reflex Extwin TW 273.0, Mikroblasen-/Schmutzabscheider mit Schweißstutzen, 110 °C, 10 bar, 8253170
Typ | TW 273.0 |
Farbe | grau |
Gehäusewerkstoff | Stahl lackiert |
Einbauvariante | horizontal |
Anschluss | 273,0 |
Anschlussvariante | Schweißstutzen |
Volumenstrom | 288,0 m³/h |
Durchfluss-Kennwert kvs | 1185,7 m³/h |
Durchmesser | 480 mm |
Höhe | 1916 mm |
Höhe Mitte-Flansch (Entlüftung) | 1001 mm |
Höhe Mitte-Flansch (Abscheidung) | 915 mm |
Wartungshöhe | 500 mm |
Einbaulänge | 750 mm |
Gewicht | 215,00 kg |
Reflex Extwin
- Kombinierter Luft-/Mikroblasen- und Schlammabscheider für Heiz- und Kühlwassersysteme bzw. geschlossene flüssigkeitsgefüllte Systemkreisläufe.
Geeignet für die Medien Wasser und Wasser/Glykolgemisch bis zu einem Mischungsverhältnis von 50/50%.
Armatur zur Ansammlung von Gasblasen aus dem Flüssigkeitsstrom über optimiertes Abscheideelement bzw. automatische, permanente Ableitung in die Atmosphäre über integrierten absperrbaren Reflex Exvoid-T Großentlüfter mit 3-Wege-Ventil-Unterteil.
Armatur für die Entfernung von Partikeln bis zu einer Größe von 5,0 Mikrometern aus dem Flüssigkeitsstrom mit speziell hierfür gestaltetem Einsatz.
Die Reinigung und Entleerung des Schmutzsammelraums ist über einen eigenen Entschlammungskugelhahn ohne Betriebsunterbrechung möglich.
Optionale Erweiterung mittels Magneteinsatz Exferro zur Separierung ferromagnetischen Partikel aus dem Fluidstrom.
