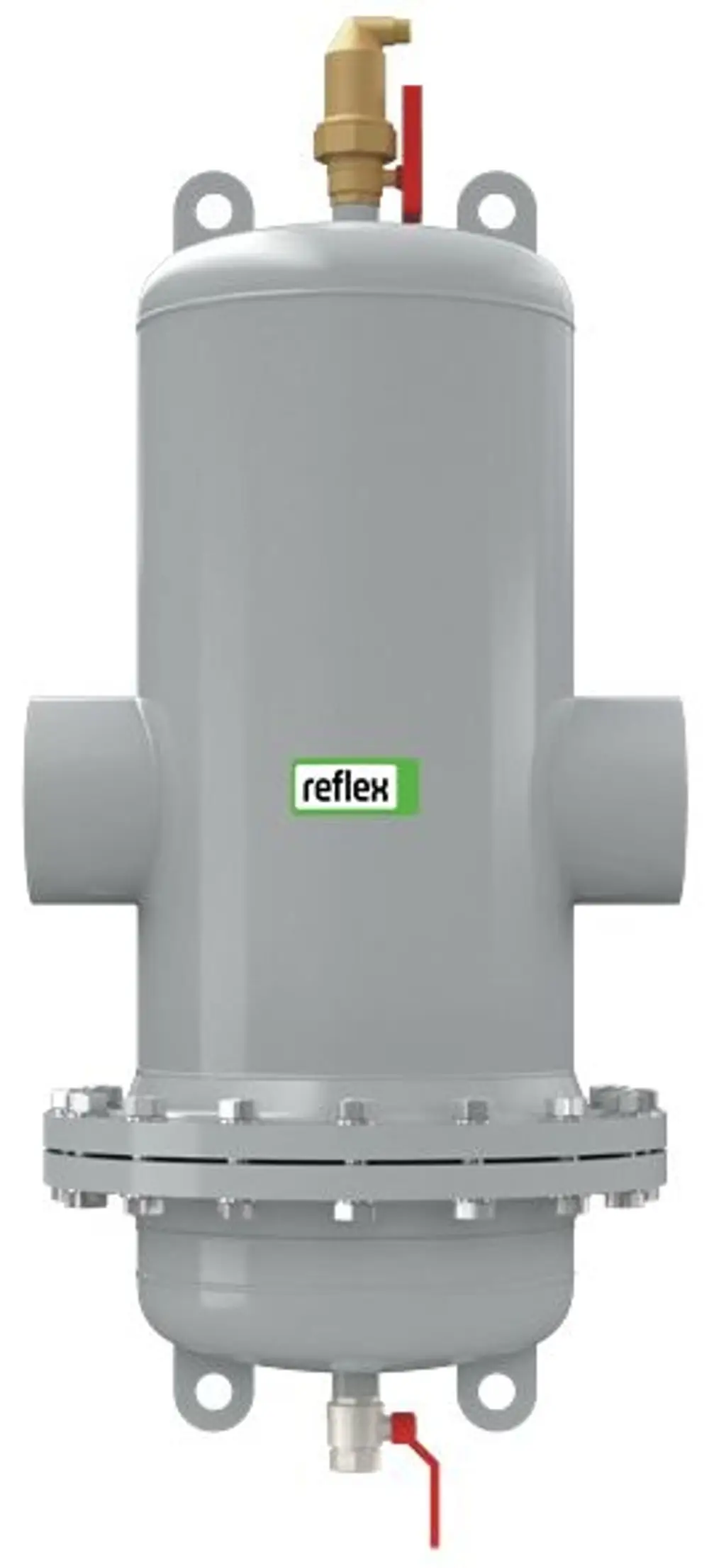

Reflex Extwin TW 323.9 R, Mikroblasen-/Schmutzabscheider mit Schweißstutzen, 110 °C, 10 bar, 8253280
Hersteller: Reflex Winkelmann
Artikel-Nr.: 8253280
EAN: 4036705119101
Verfügbar
Versand: 10-30 Werktage
zzgl. Versandkosten 59,00 €
Details anzeigen
30 Tage Rückgaberecht
Details anzeigenPreiserhöhung am 01.05.2024
Listenpreis:
62.810,58 € - 49%
62.810,58 € - 49%
31.999,00 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Reflex Extwin TW 323.9 R, Mikroblasen-/Schmutzabscheider mit Schweißstutzen, 110 °C, 10 bar, 8253280
Typ | TW 323.9 R |
Farbe | grau |
Gehäusewerkstoff | Stahl lackiert |
Einbauvariante | horizontal |
Anschluss | 323,9 |
Anschlussvariante | Schweißstutzen |
Volumenstrom | 405,0 m³/h |
Durchfluss-Kennwert kvs | 405 m³/h |
Durchmesser | 634 mm |
Höhe | 2237 mm |
Höhe Mitte-Flansch (Entlüftung) | 1161 mm |
Höhe Mitte-Flansch (Abscheidung) | 1076 mm |
Wartungshöhe | 1850 mm |
Einbaulänge | 850 mm |
Gewicht | 450,00 kg |
Reflex Extwin
- Kombinierter Luft-/Mikroblasen- und Schlammabscheider für Heiz- und Kühlwassersysteme bzw. geschlossene flüssigkeitsgefüllte Systemkreisläufe.
Geeignet für die Medien Wasser und Wasser/Glykolgemisch bis zu einem Mischungsverhältnis von 50/50%.
Armatur zur Ansammlung von Gasblasen aus dem Flüssigkeitsstrom über optimiertes Abscheideelement Flowpac bzw. automatische, permanente Ableitung in die Atmosphäre über integrierten absperrbaren Reflex Exvoid-T Großentlüfter mit 3-Wege-Ventil-Unterteil.
Armatur für die Entfernung von Partikeln bis zu einer Größe von 5,0 Mikrometern aus dem Flüssigkeitsstrom mit speziell hierfür gestaltetem Einsatz.
Die Reinigung und Entleerung des Schmutzsammelraums ist über einen eigenen Entschlammungskugelhahn ohne Betriebsunterbrechung möglich.
Wartungsflansch für einfachen Gehäusezugang bei Reinigungs- und Revisionsarbeiten.
