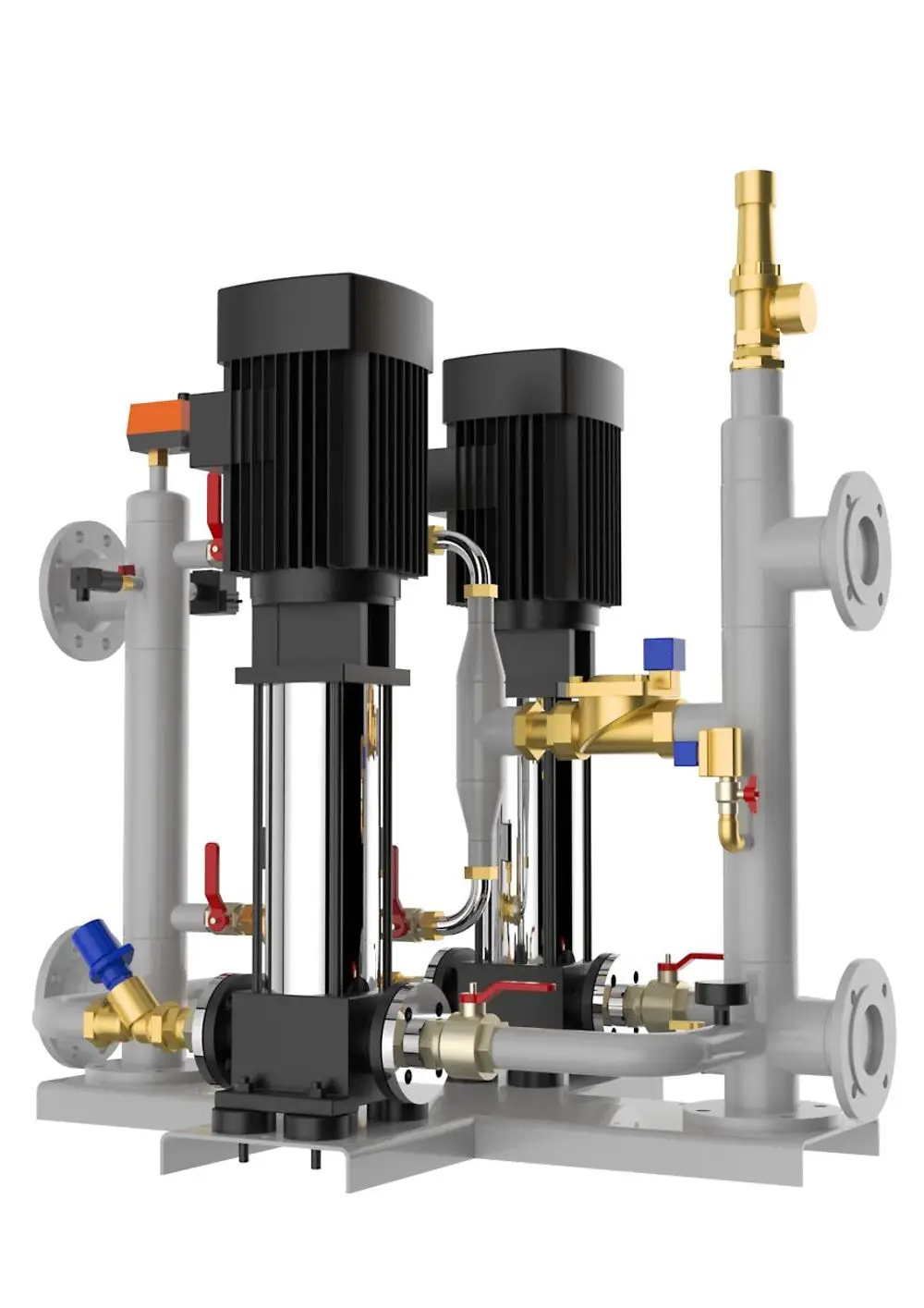

Reflex Variomat Giga GH 100, Hydraulikmodul für Variomat Giga DH-Stationen, 8931200
Hersteller: Reflex Winkelmann
Artikel-Nr.: 8931200
EAN: 4036705115103
Verfügbar
Versand: 10-30 Werktage
zzgl. Versandkosten 59,00 €
Details anzeigen
30 Tage Rückgaberecht
Details anzeigenRaleo - Deutschlands Beste Online-Shops 2024
Wir sind Preisträger der Auszeichnung "Deutschlands beste Online-Shops" von n-tv und dem Deutschen Institut für Servicequalität (DISQ).
Listenpreis:
28.157,78 € - 29%
28.157,78 € - 29%
19.999,00 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Reflex Variomat Giga GH 100, Hydraulikmodul für Variomat Giga DH-Stationen, 8931200
Typ | GH 100 |
Steuerungsvarianten | GS 3 - 275,00 kg - GS 4B - 300,00 kg |
Anzahl Pumpen | 2 St. |
Anzahl Überstromleitungen | 2 St. |
Betriebstemperatur | 70 °C |
Betriebsüberdruck | 16 bar |
p0 Einstellung | 9,5 bar |
Anschluss elektrisch | 400V/50Hz |
Anschluss Ausdehnungsleitung | DN80/PN16 |
Anschluss Grundgefäß | DN80/PN6 |
Anschluss Nachspeisung | Rp 1/2" |
Nennleistung | 6,00 kW |
Höhe | 1194 mm |
Breite | 1168 mm |
Tiefe | 830 mm |
Gewicht | 275,00 kg |
Reflex Variomat Giga Hydraulik
- Hydraulikmodul in Kompaktbauweise für Reflex Variomat Giga pumpengesteuerte Druckhaltestation. Geeignet und ausgerüstet für den Einsatz in Wärmeerzeugungsanlagen nach DIN EN 12828, DIN EN 12952, 12953 sowie den Anforderungen der TRD 604 Bl 2. und VDI 4708. Umsetzung der Funktionen Druck halten und automatisch Nachspeisen in geschlossenen Heiz- und Kühlkreisläufen. Zusätzlich Entgasung des Systemwassers bei entsprechender Netzeinbindung und Betriebsparametern (70 °C) möglich. Dann selbstregelnde und -optimierende Entgasungssteuerung. Alle Komponenten sind in einer selbsttragenden, kunststoffbeschichteten Stahlrohrkonstruktion mit Fußplatte kompakt und leicht zugänglich integriert und absperrbar angeordnet. Die Druckhaltung erfolgt mittels zwei geräuscharmen vertikalen Edelstahlhochdruckkreiselpumpen mit Schwingungsentkopplung in Verbindung mit zwei ebenso parallel angeordneten Überströmleitungen. Diese im Einzelnen bestehend aus einem in Reihe geschalteten Schmutzfänger und einem schmutzunempfindlichen Motorkugelhahn als automatisch regelbare Überströmeinrichtung. Die gesamte Überströmstrecke wird bei Mindestdruckunterschreitung durch ein zusätzliches Magnetventil in Verbindung mit einem in der Hydraulik integrierten Mindestdruckbegrenzer zusätzlich abgesichert.Nachspeisung erfolgt über elektrisch angesteuertes Ventil. Steuerung und Betrieb der Variomat Giga Hydraulik erfolgt mittels der entsprechenden am Hydraulikmodul montierten Variomat Giga Steuerung (separater Artikel).
