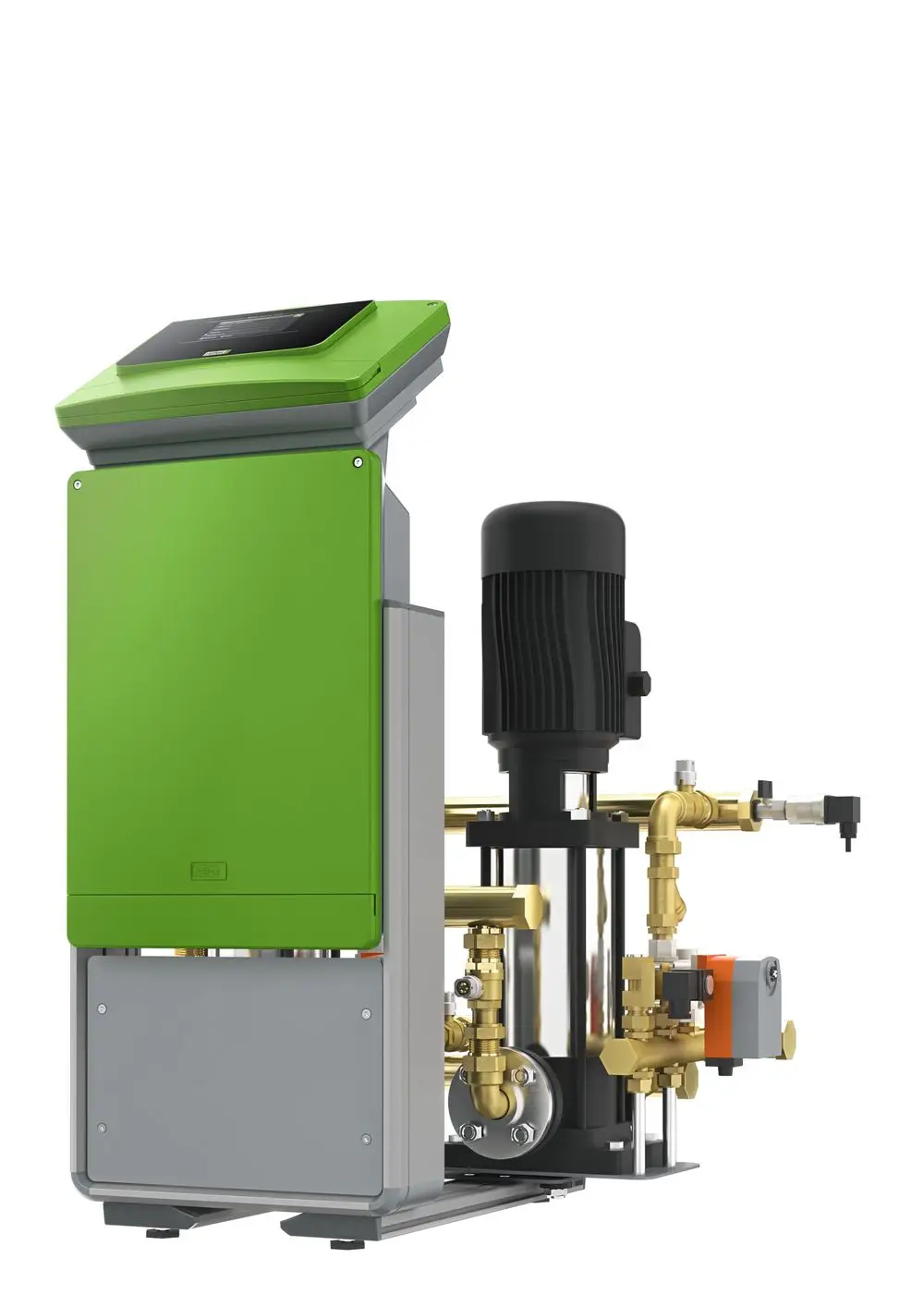

Reflex Variomat Steuereinheit VS 1-1/140, für Druck halten, entgasen und nachspeisen, 16 bar, 8910500

Hersteller: Reflex Winkelmann Artikel-Nr.: 8910500 EAN: 4036705114946
Verkäufer: Raleo Home
Impressum AGB Datenschutz Widerrufsbelehrung
Listenpreis:
12.447,40 € - 30%

8.799,00 €

inkl. 19% MwSt.

Frage zu diesem Artikel stellen

Reflex Variomat Steuereinheit VS 1-1/140, für Druck halten, entgasen und nachspeisen, 16 bar, 8910500

Typ

VS 1-1/140

Betriebstemperatur

70 °C

Betriebstemperatur Erzeuger

105 °C

Betriebsüberdruck

16 bar

Ansprechdruck SV Gefäßseite

6,0 bar

p0 Einstellung

13,0 bar

Schalldruckpegel

55 dB(A)

Schutzgrad

IP 54

Anzahl Anschlüsse

2 St.

Anschluss elektrisch

400V/50Hz

Anschluss Ausdehnungsleitung

Rp 1"

Anschluss Nachspeisung

Rp 1/2"

Nennleistung

1,10 kW

Höhe

964 mm

Breite

470 mm

Tiefe

557 mm

Gewicht

47,00 kg

Reflex Variomat


    Steuereinheit, Hydraulik und Steuerungsmodul für Druck halten, entgasen, nachspeisen in geschlossenen Heizwasser- und Kühlkreisläufen.Gebaut nach DIN EN 12828 und den Anforderungen der VDI 4708 mit CE-Kennzeichen.Geeignet für den Einsatz in lärmsensiblen Bereichen.

    Funktionseinheit bestehend aus Hydraulikteil und Control Touch Steuerungs- und Bedieneinheit. Beides ist ergonomisch und wartungsfreundlich in ein modulares bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden mit CE Kennzeichen.

    Hydraulikteil:

    Druckhaltung wird mittels einer Edelstahlkreiselpumpe in Verbindung mit einem robusten schmutzunempfindlichen Motorkugelhahn mit vorgeschaltetem Schmutzfänger als Überströmeinrichtung realisiert. Ein Sicherheitsventil dient zur Druckabsicherung des anzuschließenden Variomat Grundgefäß VG bzw. Folgegefäßes VF. Die Systemdruckmessung erfolgt mittels elekronischem Sensor. Druckseitige Systemanschlüsse sind als gesicherte Absperrkugelhähne ausgeführt. Sämtliche Armaturen befinden sich zur variableren Anordnung der Hydraulik auf einer drehbaren Grundplatte.



    Die Control Touch Bedieneinheit mit TFT Farb-Display inkl. Kommunikationselektronik ist in einem als Tableau gestalteten robusten Kunststoffgehäuse integriert und direkt an der Steuerung horizontal ausgerichtet montiert. Eine optionale separate und vertikale Wandmontage in max. drei Meter Entfernung zur Leistungselekronik ist möglich. Kommunikationselektronik bestehend aus:
    • 4,3" resistivem Farb-Touchdisplay zur Programmierung, Betriebsdokumentation und Überwachung sowie Bereitstellung von Hilfetexten für sämtliche Funktionen
    • zwei Schnittstellen RS485 als Daten- bzw. Kommunikationsschnittstellen
    • serielle TTL-Schnittstelle mit zwei Anschlussklemmen zum Anschluss von 2 IO-Platinen
    • potenzialfreier Ausgang zur Weiterleitung der Sammelmeldung
    • zwei galvanisch getrennte analoge Ausgänge z.B. für Systemdruck
    • Eingang zur Auswertung von Kontaktwasserzählern

    • Steckplatz für ein Kompakt-Busmodul, eine SD-Karte z.B. zur Datenauslesung, Softwareaktualisierung usw.

    • 230V Ausgang zum Anschluss niveauabhängiger Nachspeise- /Entgasungsstationen
    Die Leistungselektronik ist in einem eigenen Kunststoffschaltschrank direkt unterhalb der Bedieneinheit montiert. Die Spannungsversorgung erfolgt über einen Hauptschalter. Im Einzelnen bestehend aus:
    • Hauptschalter an Gehäuseaußenseite
    • Pumpensteuerung
    • Kabelmanagement für externe Anschlüsse
    • Montageplatz für optionale Module

      Steuereinheit komplett verrohrt und anschlussfertig nach VDE-Vorschriften verdrahtet. Systemanschlüsse mittels integrierten Absperrungen.
    Control Touch ist eine vollautomatische und frei parametrierbare Mikroprozessorsteuerung mit Touch Bedienung, Echtzeituhr, differenzierendem Fehler- und Parameterspeicher, kombinierte grafische und klartextliche Darstellung von Systemdruck, Gefäßfüllniveau und allen relevanten Betriebs- und Störmeldungen, Funktionsschema, Signalisierung des aktiven Betriebsmodus, Sammelstörmeldung, Minimalfüllniveau sowie der Funktion von Pumpe, Überströmkugelhahn und Nachspeiseventil.

    Funktionsweise der Druckhaltung in den Grenzen +/- 0,2 bar inkl. Pumpenüberwachung. Optimierte Systemwasserentgasung durch patentierte vollautomatische Überströmregelung mit Zyklen für Dauer-, Intervall- und Nachlaufentgasung. Kontrollierte Nachspeisung, automatische Unterbrechung und Störmeldung bei Überschreitung der Laufzeit und/oder der Zyklenanzahl. Verarbeitung des Signals eines Kontaktwasserzählers zur Maximalmengenbegrenzung und/oder zur Kapazitätsauswertung von in der Nachspeiseleitung befindlichen Ionenaustauschern. Dokumentation und Kontrolle des Gesamtsystems bezüglich o.g. Parameter.
