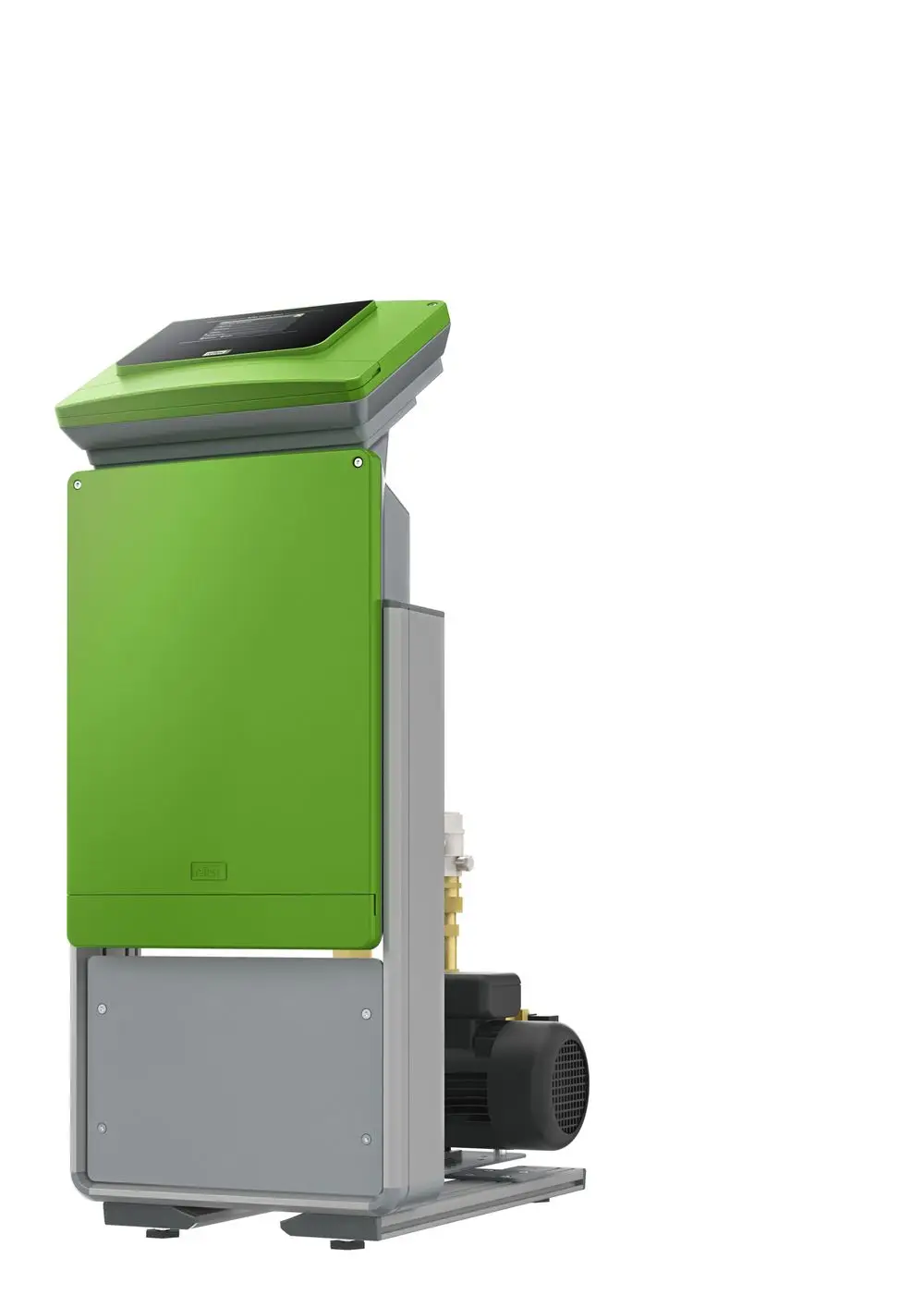

Reflex Variomat Steuereinheit VS 2-1/35, für Druck halten, entgasen und nachspeisen, 10 bar, 8910110
Raleo - Deutschlands Beste Online-Shops 2024
Wir sind Preisträger der Auszeichnung "Deutschlands beste Online-Shops" von n-tv und dem Deutschen Institut für Servicequalität (DISQ).
6.903,19 € - 28%
4.999,00 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Reflex Variomat Steuereinheit VS 2-1/35, für Druck halten, entgasen und nachspeisen, 10 bar, 8910110
Typ | VS 2-1/35 |
Betriebstemperatur | 70 °C |
Betriebstemperatur Erzeuger | 105 °C |
Betriebsüberdruck | 10 bar |
Ansprechdruck SV Gefäßseite | 5,0 bar |
p0 Einstellung | 2,5 bar |
Schalldruckpegel | 55 dB(A) |
Schutzgrad | IP 54 |
Anzahl Anschlüsse | 2 St. |
Anschluss elektrisch | 230V/50Hz |
Anschluss Ausdehnungsleitung | Rp 1" |
Anschluss Nachspeisung | Rp 1/2" |
Nennleistung | 0,80 kW |
Höhe | 921 mm |
Breite | 470 mm |
Tiefe | 572 mm |
Gewicht | 30,00 kg |
- Steuereinheit, Hydraulik und Steuerungsmodul für Druck halten, entgasen, nachspeisen in geschlossenen Heizwasser- und Kühlkreisläufen.Gebaut nach DIN EN 12828 und den Anforderungen der VDI 4708 mit CE-Kennzeichen.Geeignet für den Einsatz in lärmsensiblen Bereichen.
- 4,3" resistivem Farb-Touchdisplay zur Programmierung, Betriebsdokumentation und Überwachung sowie Bereitstellung von Hilfetexten für sämtliche Funktionen
- zwei Schnittstellen RS485 als Daten- bzw. Kommunikationsschnittstellen
- serielle TTL-Schnittstelle mit zwei Anschlussklemmen zum Anschluss von 2 IO-Platinen
- potenzialfreier Ausgang zur Weiterleitung der Sammelmeldung
- zwei galvanisch getrennte analoge Ausgänge z.B. für Systemdruck
- Eingang zur Auswertung von Kontaktwasserzählern
- Steckplatz für ein Kompakt-Busmodul, eine SD-Karte z.B. zur Datenauslesung, Softwareaktualisierung usw.
- 230V Ausgang zum Anschluss niveauabhängiger Nachspeise- /Entgasungsstationen
- Hauptschalter an Gehäuseaußenseite
- Pumpensteuerung
- Kabelmanagement für externe Anschlüsse
- Montageplatz für optionale Module
Steuereinheit komplett verrohrt und anschlussfertig nach VDE-Vorschriften verdrahtet. Systemanschlüsse mittels integrierten Absperrungen.
Funktionseinheit bestehend aus Hydraulikteil und Control Touch Steuerungs- und Bedieneinheit. Beides ist ergonomisch und wartungsfreundlich in ein modulares bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden mit CE Kennzeichen.
Hydraulikteil:
Druckhaltung wird mittels einer Edelstahlkreiselpumpe in Verbindung mit einem robusten schmutzunempfindlichen Motorkugelhahn mit vorgeschaltetem Schmutzfänger als Überströmeinrichtung realisiert. Ein Sicherheitsventil dient zur Druckabsicherung des anzuschließenden Variomat Grundgefäß VG bzw. Folgegefäßes VF. Die Systemdruckmessung erfolgt mittels elekronischem Sensor. Druckseitige Systemanschlüsse sind als gesicherte Absperrkugelhähne ausgeführt. Sämtliche Armaturen befinden sich zur variableren Anordnung der Hydraulik auf einer drehbaren Grundplatte.
Die Control Touch Bedieneinheit mit TFT Farb-Display inkl. Kommunikationselektronik ist in einem als Tableau gestalteten robusten Kunststoffgehäuse integriert und direkt an der Steuerung horizontal ausgerichtet montiert. Eine optionale separate und vertikale Wandmontage in max. drei Meter Entfernung zur Leistungselekronik ist möglich. Kommunikationselektronik bestehend aus:
Funktionsweise der Druckhaltung in den Grenzen +/- 0,2 bar inkl. Pumpenüberwachung. Optimierte Systemwasserentgasung durch patentierte vollautomatische Überströmregelung mit Zyklen für Dauer-, Intervall- und Nachlaufentgasung. Kontrollierte Nachspeisung, automatische Unterbrechung und Störmeldung bei Überschreitung der Laufzeit und/oder der Zyklenanzahl. Verarbeitung des Signals eines Kontaktwasserzählers zur Maximalmengenbegrenzung und/oder zur Kapazitätsauswertung von in der Nachspeiseleitung befindlichen Ionenaustauschern. Dokumentation und Kontrolle des Gesamtsystems bezüglich o.g. Parameter.
