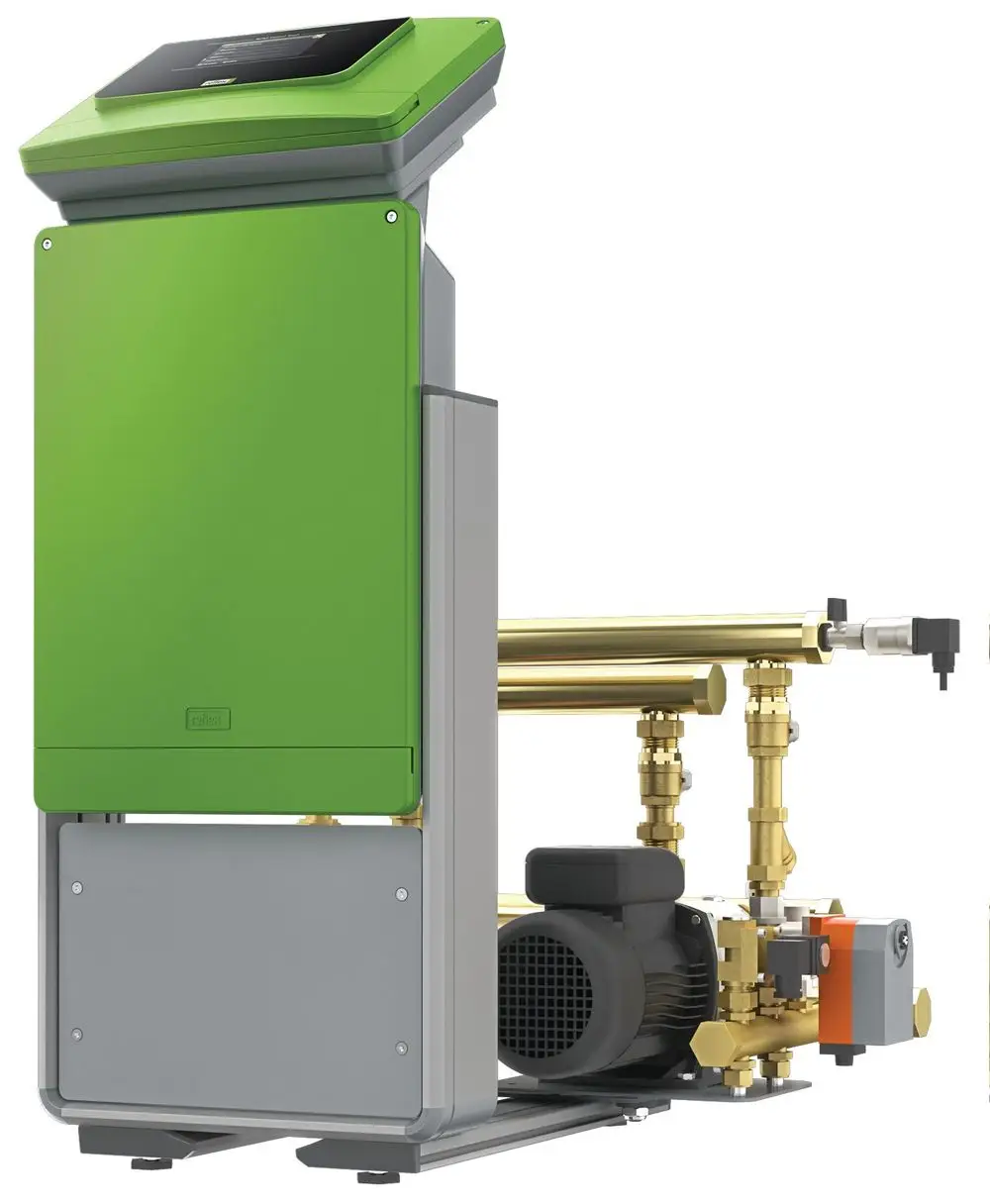

Reflex Variomat Steuereinheit VS 2-2/60, für Druck halten, entgasen und nachspeisen, 10 bar, 8911200
Typ | VS 2-2/60 |
Betriebstemperatur | 70 °C |
Betriebstemperatur Erzeuger | 105 °C |
Betriebsüberdruck | 10 bar |
Ansprechdruck SV Gefäßseite | 5,0 bar |
p0 Einstellung | 4,8 bar |
Schalldruckpegel | 55 dB(A) |
Schutzgrad | IP 54 |
Anzahl Anschlüsse | 2 St. |
Anschluss elektrisch | 230V/50Hz |
Anschluss Ausdehnungsleitung | G 1 1/4" |
Anschluss Nachspeisung | Rp 1/2" |
Nennleistung | 2,20 kW |
Höhe | 921 mm |
Breite | 750 mm |
Tiefe | 799 mm |
Gewicht | 61,10 kg |
- Steuereinheit, Hydraulik und Steuerungsmodul für Druck halten, entgasen, nachspeisen in geschlossenen Heizwasser- und Kühlkreisläufen.Gebaut nach DIN EN 12828 und den Anforderungen der VDI 4708 mit CE-Kennzeichen.Geeignet für den Einsatz in lärmsensiblen Bereichen.
- 4,3" resistivem Farb-Touchdisplay zur Programmierung, Betriebsdokumentation und Überwachung sowie Bereitstellung von Hilfetexten für sämtliche Funktionen
- zwei Schnittstellen RS485 als Daten- bzw. Kommunikationsschnittstellen
- serielle TTL-Schnittstelle mit zwei Anschlussklemmen zum Anschluss von 2 IO-Platinen
- potenzialfreier Ausgang zur Weiterleitung der Sammelmeldung
- zwei galvanisch getrennte analoge Ausgänge z.B. für Systemdruck
- Eingang zur Auswertung von Kontaktwasserzählern
- Steckplatz für ein Kompakt-Busmodul, eine SD-Karte z.B. zur Datenauslesung, Softwareaktualisierung usw.
- 230V Ausgang zum Anschluss niveauabhängiger Nachspeise- /Entgasungsstationen
- Hauptschalter an Gehäuseaußenseite
- Pumpensteuerung
- Kabelmanagement für externe Anschlüsse
- Montageplatz für optionale Module
Steuereinheit komplett verrohrt und anschlussfertig nach VDE-Vorschriften verdrahtet. Systemanschlüsse mittels integrierten Absperrungen.
Funktionseinheit bestehend aus Hydraulikteil und Control Touch Steuerungs- und Bedieneinheit. Beides ist ergonomisch und wartungsfreundlich in ein modulares bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden mit CE Kennzeichen.
Hydraulikteil:
Druckhaltung wird mittels zwei unabhängig voneinander arbeitenden Edelstahlkreiselpumpe in Verbindung mit zwei robusten schmutzunempfindlichen Motorkugelhahn mit vorgeschalteten Schmutzfänger als Überströmeinrichtung realisiert. Ein Sicherheitsventil dient zur Druckabsicherung des anzuschließenden Variomat Grundgefäß VG bzw. Folgegefäßes VF. Die Systemdruckmessung erfolgt mittels elekronischem Sensor. Druckseitige Systemanschlüsse sind als gesicherte Absperrkugelhähne ausgeführt. Sämtliche Armaturen befinden sich zur variableren Anordnung der Hydraulik auf einer drehbaren Grundplatte.
Funktionsweise der Druckhaltung in den Grenzen +/- 0,2 bar inkl. Pumpenüberwachung. Optimierte Systemwasserentgasung durch patentierte vollautomatische Überströmregelung mit Zyklen für Dauer-, Intervall- und Nachlaufentgasung. Kontrollierte Nachspeisung, automatische Unterbrechung und Störmeldung bei Überschreitung der Laufzeit und/oder der Zyklenanzahl. Verarbeitung des Signals eines Kontaktwasserzählers zur Maximalmengenbegrenzung und/oder zur Kapazitätsauswertung von in der Nachspeiseleitung befindlichen Ionenaustauschern. Dokumentation und Kontrolle des Gesamtsystems bezüglich o.g. Parameter.
