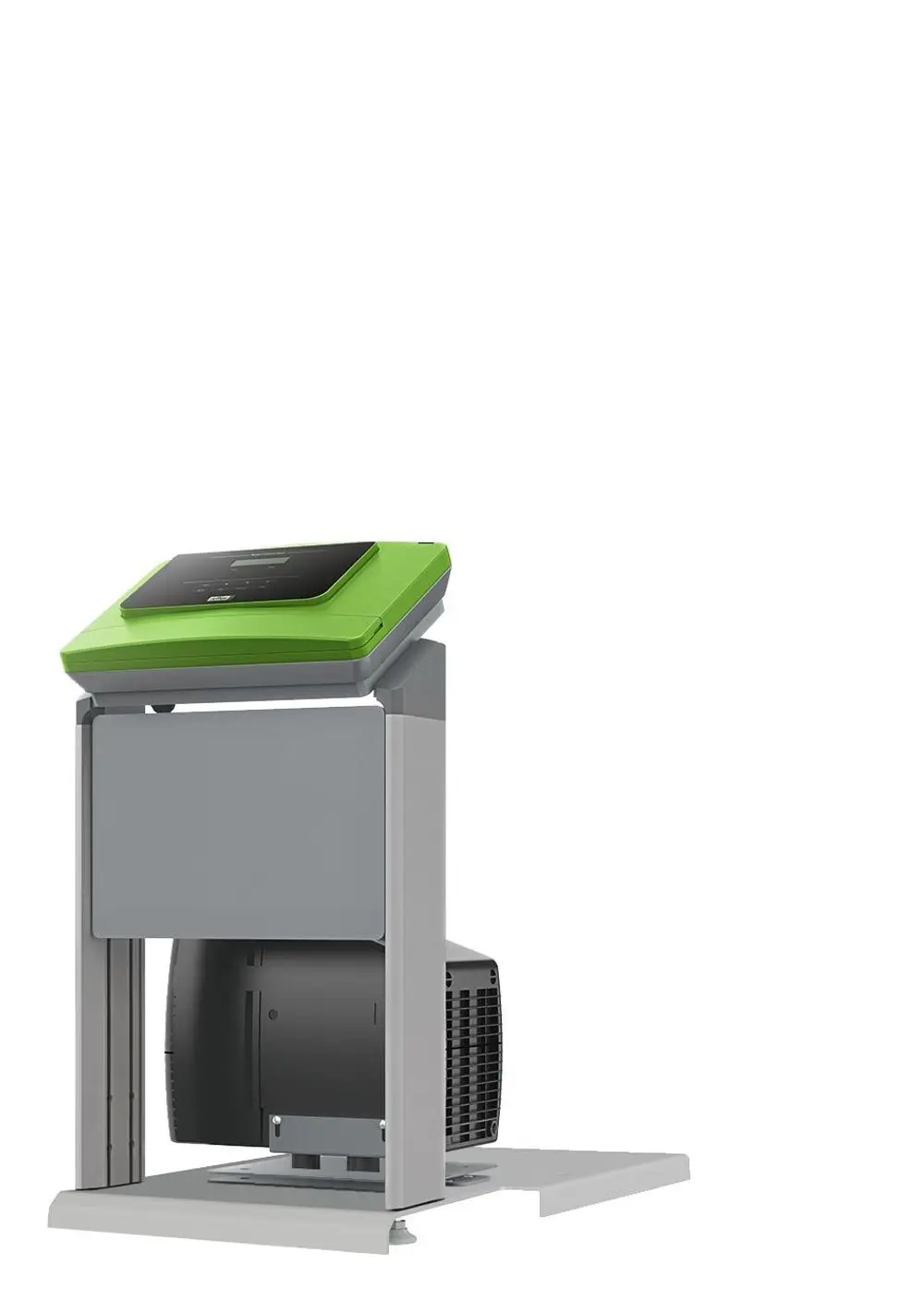

Reflexomat Steuereinheit RS 90/1 besides für Reflexomat Druckhaltestationen, 8880211

Hersteller: Reflex Winkelmann Artikel-Nr.: 8880211 EAN: 4036705114816
Verkäufer: Raleo Home
Impressum AGB Datenschutz Widerrufsbelehrung
Verfügbar
Versand: 10-30 Werktage
zzgl. Versandkosten 59,00 €
Details anzeigen
30 Tage Rückgaberecht
Details anzeigen
Listenpreis:
4.400,62 € - 32%

2.999,00 €

inkl. 19% MwSt.

Frage zu diesem Artikel stellen

Überblick Downloads 3

Reflexomat Steuereinheit RS 90/1 besides für Reflexomat Druckhaltestationen, 8880211

Typ

RS 90/1 besides

Steuereinheit

nebenstehend

Betriebstemperatur

70 °C

Betriebsüberdruck

6 bar

Schalldruckpegel

72 dB(A)

Schutzgrad

IP 54

Anschluss elektrisch

230V/50Hz

Nennleistung

0,75 kW

Höhe

683 mm

Breite

470 mm

Tiefe

550 mm

Gewicht

25,00 kg

Reflexomat RS Steuereinheit


    Pneumatik und Steuerungsmodul für kompressorgesteuerte Druckhaltestation Reflexomat zum Druck halten und zur Nachspeisewassersteuerung in geschlossenen Heizwasser- und Kühlkreisläufen.Gebaut nach DIN EN 12828 und den Anforderungen der VDI 4708 mit CE-Kennzeichen.

    Funktionseinheit bestehend aus Pneumatikteil und Control Basic Steuerungs- und Bedieneinheit. Beides ist ergonomisch und wartungsfreundlich in ein modulares bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden und mit CE Kennzeichen. Im Pneumatikteil wird die Druckhaltung mittels Druckluftkompressor in Verbindung einem Druckluftmagnetventil als Überströmeinrichtung realisiert.

    Ein Sicherheitsventil dient zur Druckabsicherung des anzuschließenden Grundgefäß RG bzw. RF Folgegefäßes. Die Systemdruckmessung erfolgt mittels elekronischem Sensor.Im Pneumatikteil wird die Druckhaltung mittels eines Druckluftkompressors in Verbindung mit einem Druckluftmagnetventil als Überströmeinrichtung realisiert. Die Systemdruckmessung erfolgt mittels elektronischem Sensor. Pneumatikteil bestehend aus:
    • Druckluftkompressor
    • bauteilgeprüftes Luftmagnetventil
    • bauteilgeprüftes Sicherheitsventil zur Druckabsicherung des Membran-Druckausdehnungsgefäßes
    • elekronischem Drucksensor
    • entsprechende Verbindungsleitungen

    Die Control Basic Steuerung ist in ein robustes Kunststoffgehäuse integriert, in der sowohl die Leistungs- und Kommunikationselektronik und das Bedientableau mit schmutzunempfindlicher Folientastatur untergebracht ist. Control Basic ist eine vollautomatische frei parametrierbare Mikroprozessorsteuerung mit Echtzeituhr, differenzierendem Fehler- und Parameterspeicher, zweizeiliger Klartextanzeige für Systemdruck, Gefäßfüllniveau und allen relevanten Betriebs- und Störmeldungen, LED-Anzeige der Betriebsmodi und allgemeiner Fehlermeldung. Kommunikationselektronik bestehend aus:
    • Schnittstelle RS 485 als Datenschnittstelle bzw. für den Anschluss optionaler Kommunikationskomponenten
    • potenzialfreier Ausgang zur Weiterleitung der Sammelmeldung
    • digitaler Eingang zur Signalverarbeitung eines Kontaktwasserzählers

    • 230V Ausgang zum Anschluss niveauabhängiger Nachspeise- /Entgasungsstationen

    Steuereinheit komplett montiert und anschlussfertig nach VDE-Vorschriften verdrahtet, Netzanschlusskabel und Netzstecker.

    Funktionsweise der Druckhaltung in den Grenzen +/- 0,1 bar inkl. Kompressorüberwachung. Kontrollierte Nachspeisung, automatische Unterbrechung und Störmeldung bei Überschreitung der Laufzeit und/oder der Zyklenanzahl. Auswertemöglichkeit eines Kontaktwasserzählers inkl. optional möglicher Kapazitätsüberwachung von Ionentauschern in der Nachspeiseleitung. Dokumentation und Kontrolle des Gesamtsystems bezüglich o.g. Parameter.

    Gebaut nach DIN EN 12828 und den Anforderungen der VDI 4708 mit CE-Kennzeichen.
