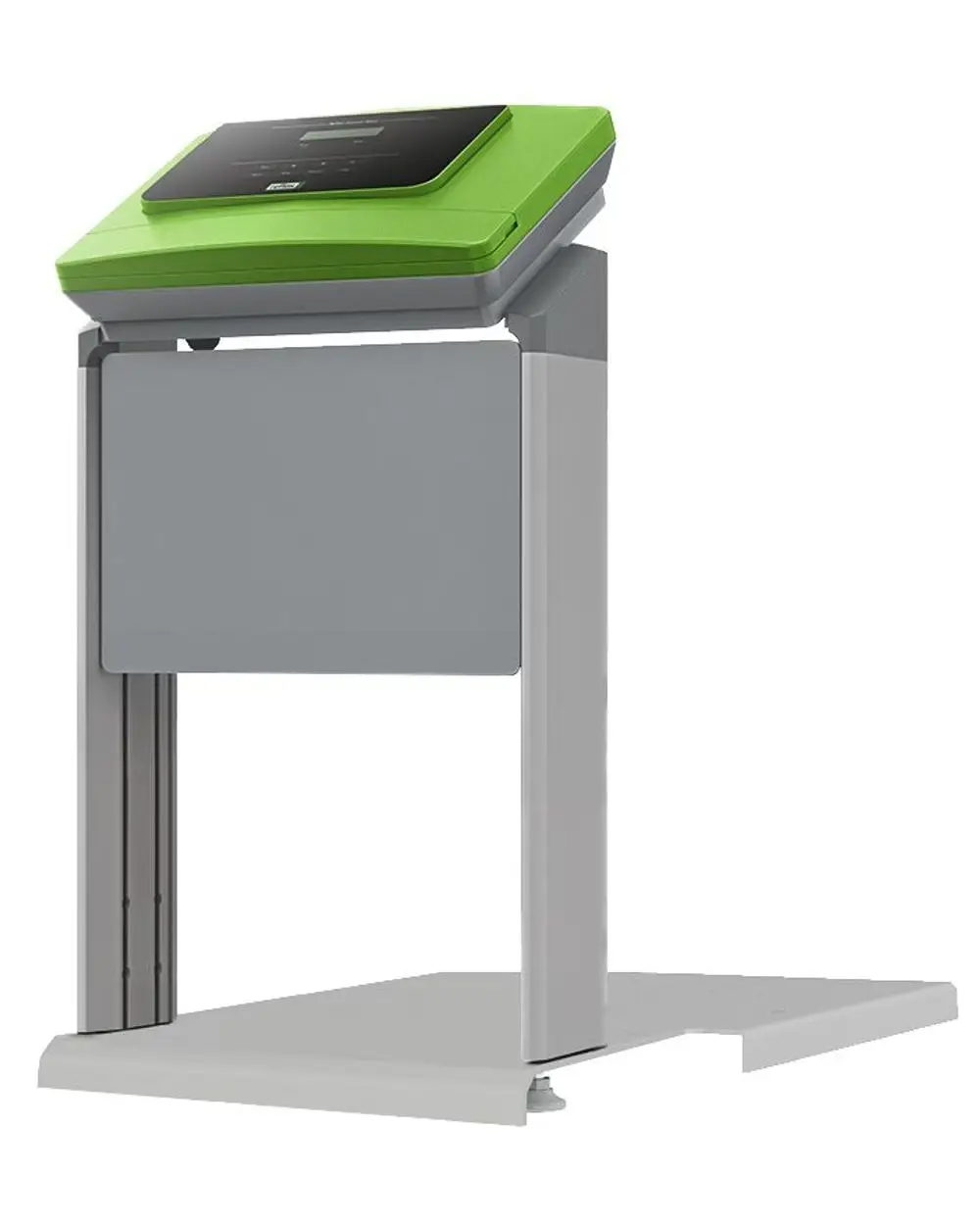

Reflexomat Steuereinheit RS besides für Reflexomat Druckhaltestationen, 8881105
Hersteller: Reflex Winkelmann
Artikel-Nr.: 8881105
EAN: 4036705115042
Verfügbar
Lieferzeit: 10-30 Werktage
zzgl. Versandkosten 69,00 €
Details anzeigen
30 Tage Rückgaberecht
Details anzeigenPreiserhöhung am 01.05.2025!
Raleo - Deutschlands Beste Online-Shops 2024
Wir sind Preisträger der Auszeichnung "Deutschlands beste Online-Shops" von n-tv und dem Deutschen Institut für Servicequalität (DISQ).
Listenpreis:
4.639,81 € - 29%
4.639,81 € - 29%
3.299,00 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Reflexomat Steuereinheit RS besides für Reflexomat Druckhaltestationen, 8881105
Typ | RS besides |
Steuereinheit | nebenstehend |
Betriebstemperatur | 70 °C |
Schalldruckpegel | 72 dB(A) |
Schutzgrad | IP 54 |
Anschluss elektrisch | 230V/50Hz |
Höhe | 690 mm |
Breite | 395 mm |
Tiefe | 345 mm |
Gewicht | 15,00 kg |
Reflexomat RS Steuereinheit
- Pneumatik und Steuerungsmodul für kompressorgesteuerte Druckhaltestation Reflexomat zum Druck halten und zur Nachspeisewassersteuerung in geschlossenen Heizwasser- und Kühlkreisläufen.Gebaut nach DIN EN 12828 und den Anforderungen der VDI 4708 mit CE-Kennzeichen.Funktionseinheit bestehend aus Pneumatikteil und Control Basic Steuerungs- und Bedieneinheit. Beides ist ergonomisch und wartungsfreundlich in ein modulares bodenstehendes Rahmensystem aus EV 1 eloxierten Aluminiumpräzisionsprofilen eingebunden und mit CE Kennzeichen. Im Pneumatikteil wird die Druckhaltung mittels Druckluftkompressor in Verbindung einem Druckluftmagnetventil als Überströmeinrichtung realisiert.Im Pneumatikteil wird die Druckhaltung mittels Druckluftfremdeinspeisung in Verbindung einem Druckluftmagnetventil als Überströmeinrichtung realisiert.Ein Sicherheitsventil dient zur Druckabsicherung des anzuschließenden Grundgefäß RG bzw. RF Folgegefäßes. Die Systemdruckmessung erfolgt mittels elekronischem Sensor.Die Control Basic Steuerung ist in ein robustes Kunststoffgehäuse integriert, in der sowohl die Leistungs- und Kommunikationselektronik und das Bedientableau mit schmutzunempfindlicher Folientastatur untergebracht ist. Control Basic ist eine vollautomatische frei parametrierbare Mikroprozessorsteuerung mit Echtzeituhr, differenzierendem Fehler- und Parameterspeicher, zweizeiliger Klartextanzeige für Systemdruck, Gefäßfüllniveau und allen relevanten Betriebs- und Störmeldungen, LED-Anzeige der Betriebsmodi und allgemeiner Fehlermeldung. Kommunikationselektronik bestehend aus:
- Schnittstelle RS 485 als Datenschnittstelle bzw. für den Anschluss optionaler Kommunikationskomponenten
- potenzialfreier Ausgang zur Weiterleitung der Sammelmeldung
- digitaler Eingang zur Signalverarbeitung eines Kontaktwasserzählers
- 230V Ausgang zum Anschluss niveauabhängiger Nachspeise- /Entgasungsstationen
