Roth Thermotank Quadroline TQ-TWT 500 Trinkwassertrennspeicher, 1115010520

Die korrosionsfreien Roth Thermotanks Quadroline bestehen aus einzigartigem Kunststoff-Composite-Material mit Alu-Diffusionsschutz und äußerer EPS-Hochleistungsdämmung. Ihre Dauerdruckbeständigkeit beträgt 3 bar und die max. Betriebstemperatur 90 °C.
Die Roth Thermotanks sind mit einer Transport- und Handlings-Vorrichtung versehen. In Verbindung mit dem extrem reduzierten Gewicht ist eine einfache Einbringung und Aufstellung möglich.
Die hocheffektive Wärmedämmung des Thermotanks Quadroline besteht aus aufsteckbaren Segmenten aus hochwertigem Hartschaum mit geringer Wärmeleitfähigkeit und einer hochwertigen Oberfläche.
Die quadratische Form der Dämmsegmente ermöglicht die wandbündige, platzsparende Aufstellung der Roth Thermotanks.
Die Roth Thermotanks Quadroline sind anschlussfertig verrohrt, die Anschlussleitungen werden dabei in speziellen kopf- und fußseitigen Elementen fixiert.
Die Schnittstellen für die jeweiligen Systemanbindungen befinden sich als 1 1/4'' Anschlüsse mittig im unteren bzw.oberen Dämmsegment. Sie sind optimiert zur Vermeidung von Wärmeverlust durch ungewollte Zirkulation. Diese Anschlüsse werden herausgeführt und in einer Blende positioniert.
Roth Trinkwassertrennspeicher
- Hygienespeicher-Trinkwassererwärmung im Durchlaufprinzip
- Hochleistungswärmetauscher aus Edelstahl für Trinkwassererwärmung
- integriertes Schichtladesystem für optimale Temperaturschichtung und Trennung der Trinkwasser- und Heizungszone durch gezielte Beladung
- hydraulische Entkopplung
- 2 Tauchrohre für die Einbringung von bis zu 4 Fühlern, Position variabel
- abnehmbare hochwertige Hartschaumisolierung
- Zirkulationsrückführung optional als Zubehör (Material-Nr. 1135007439)

Außenabmessung Dämmung
Länge: 780 mm
Breite: 780 mm
Höhe: 1965 mm

Einbringmaße
Durchmesser: 677 mm
Höhe: 1935 mm
Kippmaß: 2070 mm

Speicherinhalt netto: 490 L
Gewicht ohne Isolierung: ca. 69 kg
Gewicht inkl. Isolierung: ca. 84 kg
max. zul. Speichertemperatur: 90 °C
max. zul. Betriebsdruck: 3 bar
max. zul. Speicherprüfdruck 20 °C: 4,5 bar
Prüfung nur mit Wasser zulässig

Warmwasserwärmetauscher
Leistungswerte gem. DIN 4706
Leistungsfläche: 5 m²
max. zul. Betriebsdruck: 10 bar
Inhalt: ca. 26 L
Zapfrate (20 L/min) ca.: 410 L
Leistungskennzahl NL* ca. 2,6
Anschlusshöhe: 1750 mm
Baustoffklasse: B2

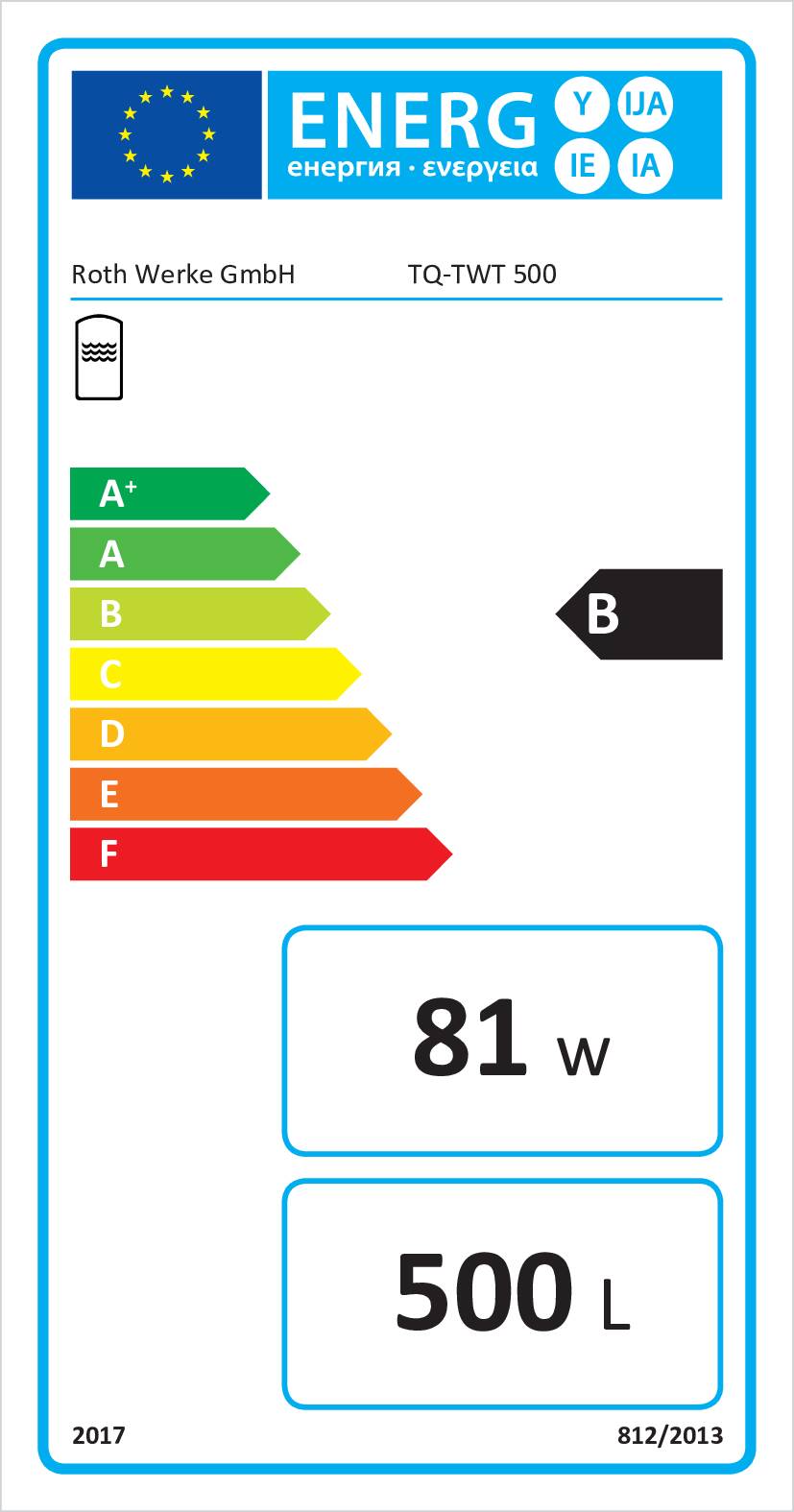

Energieeffizienzklasse TQ: B
Bereitschaftswärmeverlust kWh/Tag: 1,94

*NL-Zahlen in Anlehnung an DIN4708-3 bei Speichertemperatur 65 °C, 20 L/min und 38 °C Entnahmetemperatur.
