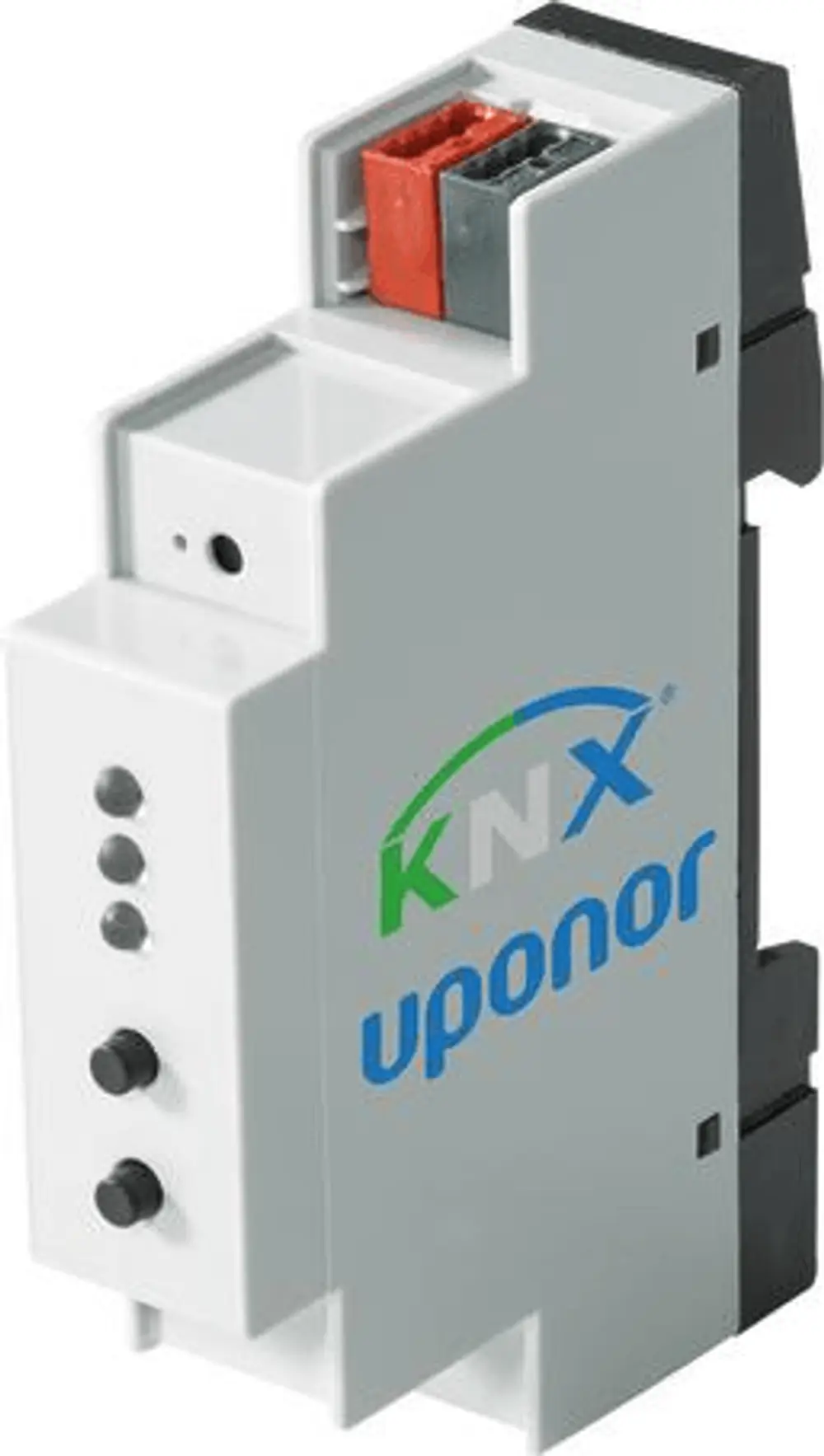

Uponor Smatrix Base PRO KNX Schnittstelle/ R-147 KNX, 1087164

- Schnittstelle zum Übertragen von Daten zwischen einem Smatrix Base PRO - System und einem KNX - System
- Stromversorgung (über Modbus oder KNX Bus): 230 VAC (+ 10 % / - 15 %) 50/60 Hz
- Interne Sicherung T5 F3.15 AL 250 V, 5 x 20 3,15 A flink
- Betriebstemperatur: 0 °C ... + 45 °C
- Lagertemperatur: - 20 °C ... + 70 °C
- maximaler Verbrauch: 45 W
- Anschlussklemmen für Systembusverbindung: 0,2 mm² ... 1,5 mm²
- Schutzklasse: IP 20
- Farbe: Grau RAL 7015

Funktionen:
- Übertragung der Raumtemperatur von Uponor Base Thermostaten oder KNX-Thermostaten
- Übertragung des Raumsollwertes von Uponor Base Thermostaten oder KNX-Thermostaten
- Übertragung des Feuchtewertes (RH) von Uponor Base Thermostaten oder KNX-Thermostaten
- Übertragung der Bodentemperaturen von Uponor Base Thermostaten oder KNX-Thermostaten
- Übertragung des Status von Stellantrieben
- Übertragung der Schaltstellung Eco oder Normal vom Base PRO-System oder dem KNX-System
- Übertragung des Schaltstatus von Pumpen und Kesselrelaise
- Übertragung der Schaltstellung Heizen/Kühlen
- ETS-Konfigurationstool für Aufbau des Systems
- Übertragung der Heiz- / Kühlkurven Einstellungen (Move PRO)

Bestehend aus:
- Smatrix Base PRO KNX Schnittstelle R-147 KNX
- Montagematerial (Schrauben und Dübel)
- Smatrix Basis PRO KNX Quick Guide

ANWENDUNG

- Kabelgebundene Raumtemperaturregelung für Flächenheizung- und kühlung
- Sollwertbereich: + 5 °C … + 35 °C

ZERTIFIKAT

- CE / EAC

Das Uponor Smatrix Base-PRO-Gateway-Modul R-147 KNX ist eine Schnittstelle zwischen Smatrix Base-PRO und dem KNX Bus. Das Modul wird mit einem Uponor Base PRO-System verbunden, um verschiedene Daten zwischen dem Base PRO- und einem KNX-System auszutauschen. Das System verwenden entweder Uponor Raumfühler oder bauseitige KNX-Raumthermostate.
Das KNX-Gateway unterstützt folgende Datenpunkte:
- Raumtemperatur von Uponor Base Thermostaten oder KNX-Thermostaten
- Raum-Sollwert von Uponor Base Thermostaten oder KNX-Thermostaten
- Feuchte (RH) von Uponor Base Thermostaten oder KNX-Thermostaten
- Bodentemperaturen von Uponor Base Thermostaten oder KNX-Thermostaten
- Stellantrieb-Status
- ECO/Normal Schaltungvom Base PRO-System oder dem KNX-System
- Pumpen- und Kesselrelais-Status
- Umschaltung Heizen/Kühlen
- ETS-Konfigurationstool für Aufbau des Systems
- Heiz-/ Kühlkurven Einstellungen (Move PRO)bestehend aus:
- Smatrix Base-PRO-Gateway-Modul R-147
- Montagematerial (Schrauben und Dübel)
- Smatrix Basis PRO KNX QGStromversorgung über Modbus und KNX Bus Interne Sicherung T5 F3.15AL 250 V, 5x20 3,15A flink Betriebstemperatur 0 °C bis +45 °C Lagertemperatur -20 °C bis +70 °C Maximaler Verbrauch 45 W Anschlussklemmen für Systembus-Verbindung 0,2 mm2 bis 1,5 mm2 Schutzklasse: Klasse II IP20 Farbe: Controller grau RAL 7015
