Wolf Luftheizer LH-EC63 Typ 3 -230V Wärmetauscher Kupfer-Aluminium, 6523845

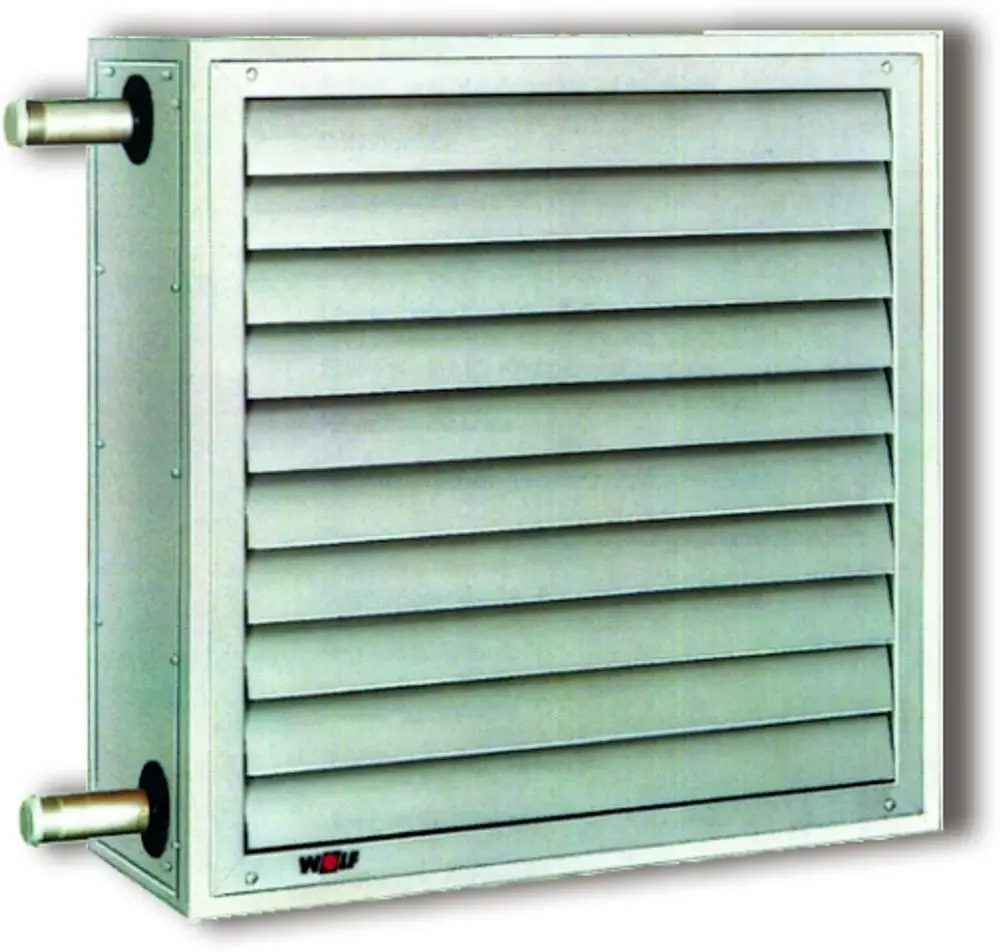

Wolf Luftheizer LH-EC63 Typ 3 -230V Wärmetauscher Kupfer-Aluminium

Profilrahmenkonstruktion aus geschweißten und verzinkten Stahl-Winkelprofilen. Verkleidung aus verzinktem Stahlblech. Rückwand ausgeführt mit tiefgezogener Einströmdüse. Ausblasjalousie mit einzeln verstellbaren Luftleitlamellen. Die beim LH-EC eingesetzten Ventilator-Einheiten mit EC-Motoren sind, im Vergleich zur Standardausführung, bei erhöhten Luftmengen besonders energiesparend und leise. Die stufenlose Drehzahlregelung erfolgt durch ein 0-10V (DC) Signal und ist mit dem Lüftungsmodul LM2 oder alternativ mit einem stufenlosen Drehzahlsteller problemlos möglich. Somit läßt sich die Drehzahl immer exakt an die Bedürfnisse anpassen, wobei der Motorenwirkungsgrad durch die EC-Technik über den gesamten Regelbereich hoch ist. Schutzart IP54, Isolationsklasse B, Wicklungsschutz durch integrierte Temperaturüberwachung. Bei den LH-EC Geräten ist sicherzustellen, dass bei stehendem Ventilator die Zufuhr des Heizmediums zum Wärmetauscher unterbrochen wird, um Überhitzungsschäden an der Motorelektronik zu vermeiden. Wärmetauscher Cu/Al 5 Wärmetauschertypen je Luftheizertyp für Pumpenwarmwasser PWW Pumpenheißwasser PHW oder Dampf D Wärmetauscher aus Cu/Al, Sammler aus Stahl, seitlich ausziehbar Rahmen aus verzinktem Stahlblech Anschlüsse mit Zollgewinde für PWW und PHW Flansch und Gegenflansch für Dampf Wichtiger Hinweis: Um die Wärmeleistung übertragen zu können, sind die Wärmetauscher im Gegenstrombetrieb anzuschließen. bei PWW oder PHW: Gewindestutzen für PN 16 bis 140C Wasservorlauf auf Luftaustrittsseite oben/unten Wasserrücklauf auf Lufteintrittseite oben/unten Anschlussseite in Luftrichtung rechts/links bei Dampf: mit Flansch und Gegenflansch bis 9 bar Sattdampf Dampfanschluss oben Kondensatrücklauf unten Anschlussseite in Luftrichtung nur links Anschlussmaße

Wolf Luftheizer LH-EC63 Typ 3 -230V Wärmetauscher Kupfer-Aluminium
Profilrahmenkonstruktion aus geschweißten und verzinkten Stahl-Winkelprofilen.
Verkleidung aus verzinktem Stahlblech.
Rückwand ausgeführt mit tiefgezogener Einströmdüse.
Ausblasjalousie mit einzeln verstellbaren Luftleitlamellen.
Die beim LH-EC eingesetzten Ventilator-Einheiten mit EC-Motoren sind, im Vergleich zur Standardausführung, bei erhöhten Luftmengen besonders energiesparend und leise.
Die stufenlose Drehzahlregelung erfolgt durch ein 0-10V (DC) Signal und ist mit dem Lüftungsmodul LM2 oder alternativ mit einem stufenlosen Drehzahlsteller problemlos möglich.
Somit lässt sich die Drehzahl immer exakt an die Bedürfnisse anpassen, wobei der Motorenwirkungsgrad durch die EC-Technik über den gesamten Regelbereich hoch ist.
Schutzart IP54, Isolationsklasse B, Wicklungsschutz durch integrierte Temperaturüberwachung.
Bei den LH-EC Geräten ist sicherzustellen, dass bei stehendem Ventilator die Zufuhr des Heizmediums zum Wärmetauscher unterbrochen wird, um Überhitzungsschäden an der Motorelektronik zu vermeiden.
Wärmetauscher Cu/Al 5 Wärmetauschertypen je Luftheizertyp für Pumpenwarmwasser PWW Pumpenheißwasser PHW oder Dampf D Wärmetauscher aus Cu/Al, Sammler aus Stahl, seitlich ausziehbar Rahmen aus verzinktem Stahlblech Anschlüsse mit Zollgewinde für PWW und PHW Flansch und Gegenflansch für Dampf Wichtiger Hinweis: Um die Wärmeleistung übertragen zu können, sind die Wärmetauscher im Gegenstrombetrieb anzuschließen.
bei PWW oder PHW: Gewindestutzen für PN 16 bis 140° C Wasservorlauf auf Luftaustrittsseite oben/unten Wasserrücklauf auf Lufteintrittseite oben/unten Anschlussseite in Luftrichtung rechts/links bei Dampf: mit Flansch und Gegenflansch bis 9 bar Sattdampf Dampfanschluss oben Kondensatrücklauf unten Anschlussseite in Luftrichtung nur links Anschlussmaße

Technische Daten:

Luftrichtung horizontal
Volumenstrom max.: 5000m³/h
DreHzahl max.: 1000 1/min
Max. Heizleistung: 135,3kW
Schalldruckpegel: 56dBA in 2m Entf.
Motorleistung max.: 0,40kW
Stromaufnahme max.: 1,8A
Wärmetauscher:
Anschlüsse: 1¼“
Elektroanschluss: 230V/50Hz
Schutzart: IP54
Abmessungen:(BxHxT): 800x800x300mm
Gewicht: 52kg
Fabrikat: Wolf GmbH
Artikel-Nummer: 6523845
