BWT Systemtrenner Multimat DN40 1 1/2 16 m3/h, 370 mm, Druckverlust 1 bar, 11935
Hersteller: BWT
Artikel-Nr.: 11935
EAN: 9022000119354
Verfügbar
Versand: 10-30 Werktage
Versandkostenfrei
Details anzeigen
30 Tage Rückgaberecht
Details anzeigenRaleo - Deutschlands Beste Online-Shops 2024
Wir sind Preisträger der Auszeichnung "Deutschlands beste Online-Shops" von n-tv und dem Deutschen Institut für Servicequalität (DISQ).
1.959,00 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Hersteller | BWT |
Artikelnummer | 11935 |

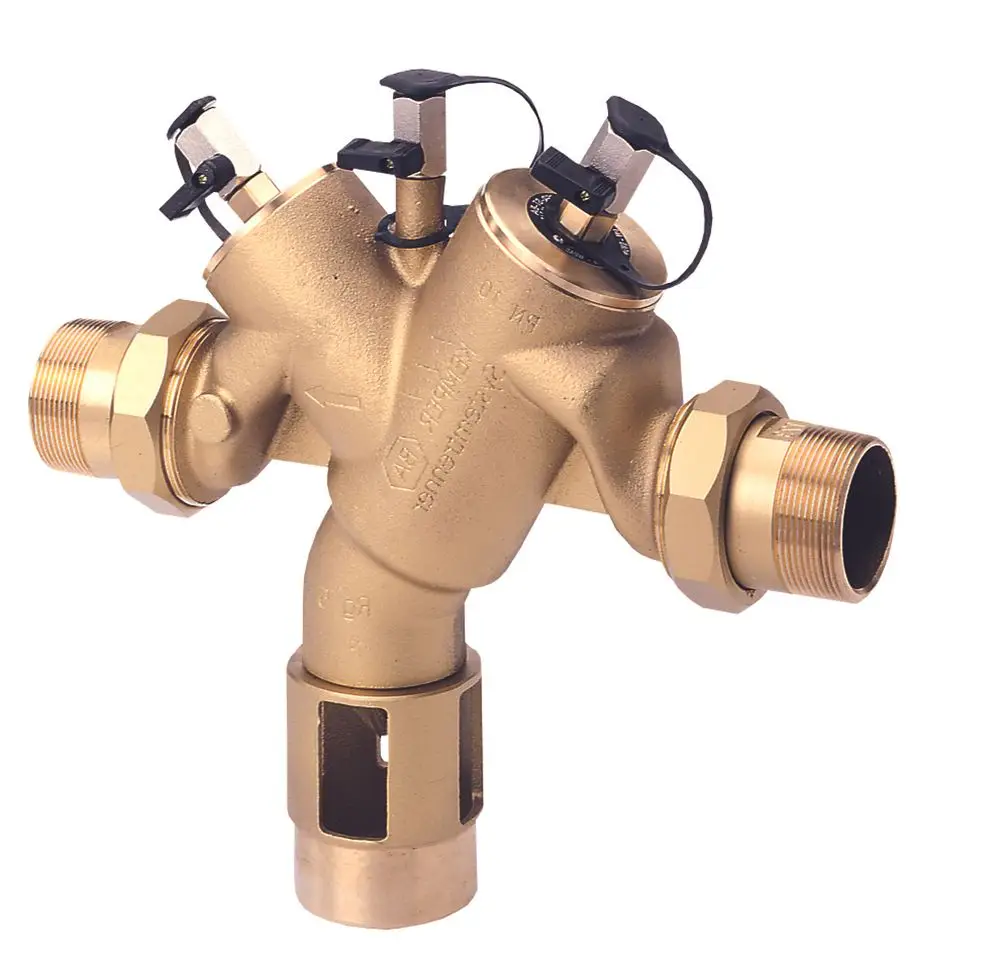

BWT Systemtrenner Multimat DN40 1 1/2'' - 16 m³/h, 370 mm, Druckverlust 1 bar
Systemtrenner Multimat DN 40
Fabrikat BWT
zur Verhinderung des Rückfliessens von
Nichttrinkwasser in das Trinkwassernetz.
In Ruhestellung, d.h. wenn keine Wasser-
entnahme erfolgt, sind beide Rückfluss-
verhinderer sowie das Entlastungsventil
geschlossen.
In Durchflussstellung sind beide Rück-
flussverhinderer geäffnet und das Ent-
lastungsventil geschlossen.
Beim Rücksaugen fällt der Druck auf
der Zulaufseite und damit auch der Druck
über der Membrane. Dadurch äffnet das
Entlastungsventil und lässt Wasser aus
der Mittelkammer ablaufen, bis das
Druckgleichgewicht der Membrane wieder
hergestellt ist.
Systemtrenner, bestehend aus:
- Gehäuse aus Rotguss,
- Membrane aus EPDM,
- Feder und Ventilsitz
aus Edelstahl
- Verschliessbare Anschlüsse
für Druckmessgeräte:
Eingang,
Mittelkammer
Ausgang
- Rückflussverhinderer Wassereingang,
- Entlastungsventil in Mittelkammer
- Rückflussverhinderer Wasserausgang.
Technische Daten:
Nennweite: (DN) 40 mm
Anschlussgewinde
Verschraubung: (R) 11/2
Nenndruck: (PN) 10 bar
Temperatur, max: 60 Grad C
Durchflussleistung: 16,0 m3/h
Druckverlust: 1,0 bar
Einbaulänge: 370 mm
Einbauhöhe: 310 mm
Einbauhöhe Rohr-
mitte bis Ablauf: 178 mm
Abwasseranschluss O 70 mm
Gewicht: 5,2 kg
Bestell-Nr: 11935
Fabrikat BWT
zur Verhinderung des Rückfliessens von
Nichttrinkwasser in das Trinkwassernetz.
In Ruhestellung, d.h. wenn keine Wasser-
entnahme erfolgt, sind beide Rückfluss-
verhinderer sowie das Entlastungsventil
geschlossen.
In Durchflussstellung sind beide Rück-
flussverhinderer geäffnet und das Ent-
lastungsventil geschlossen.
Beim Rücksaugen fällt der Druck auf
der Zulaufseite und damit auch der Druck
über der Membrane. Dadurch äffnet das
Entlastungsventil und lässt Wasser aus
der Mittelkammer ablaufen, bis das
Druckgleichgewicht der Membrane wieder
hergestellt ist.
Systemtrenner, bestehend aus:
- Gehäuse aus Rotguss,
- Membrane aus EPDM,
- Feder und Ventilsitz
aus Edelstahl
- Verschliessbare Anschlüsse
für Druckmessgeräte:
Eingang,
Mittelkammer
Ausgang
- Rückflussverhinderer Wassereingang,
- Entlastungsventil in Mittelkammer
- Rückflussverhinderer Wasserausgang.
Technische Daten:
Nennweite: (DN) 40 mm
Anschlussgewinde
Verschraubung: (R) 11/2
Nenndruck: (PN) 10 bar
Temperatur, max: 60 Grad C
Durchflussleistung: 16,0 m3/h
Druckverlust: 1,0 bar
Einbaulänge: 370 mm
Einbauhöhe: 310 mm
Einbauhöhe Rohr-
mitte bis Ablauf: 178 mm
Abwasseranschluss O 70 mm
Gewicht: 5,2 kg
Bestell-Nr: 11935
