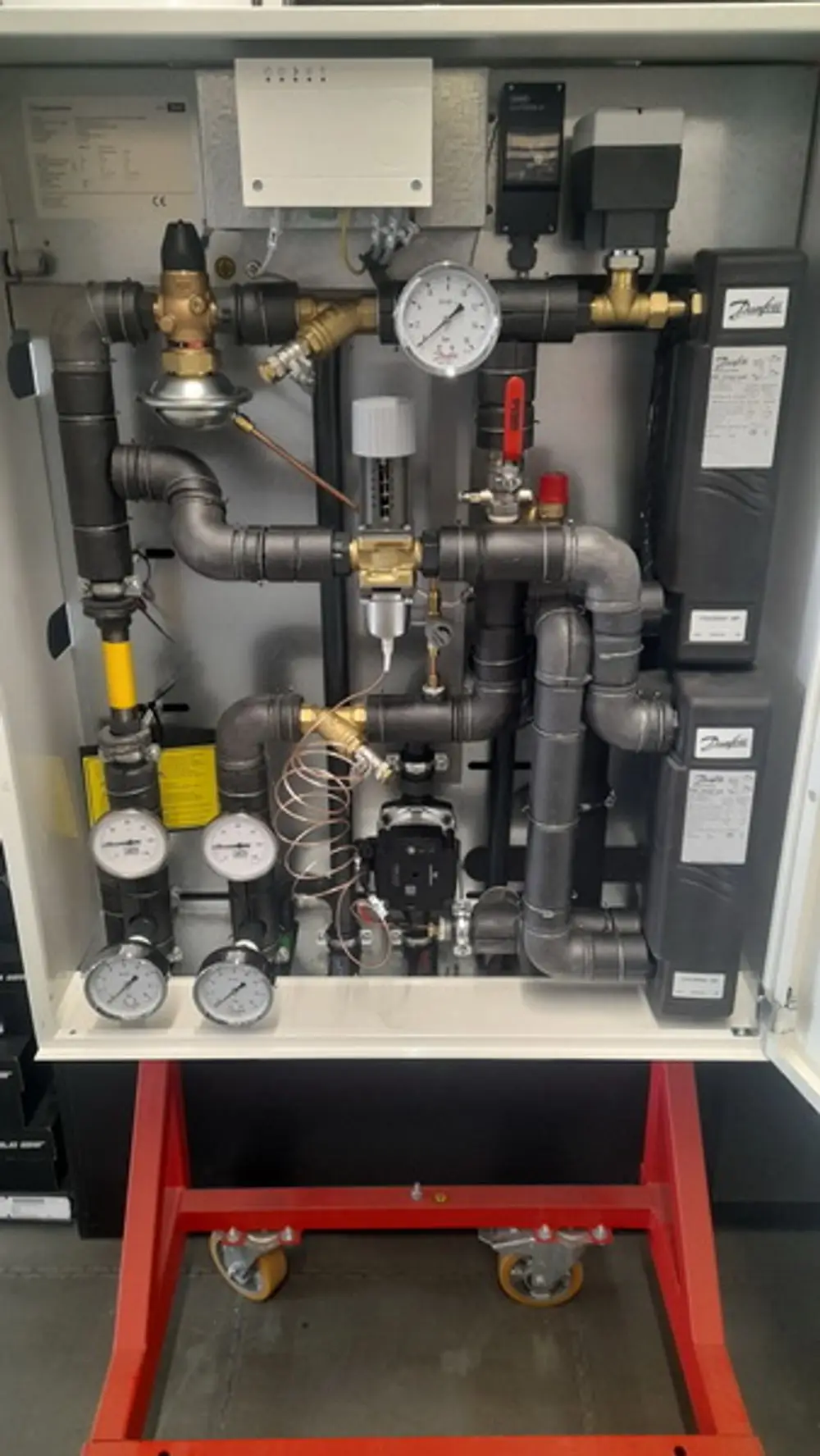

Danfoss FKS für FLBG - DSP-1-MINI 14 KW DHE, TWE, Wandhängend, TV 95C, 146G0015
Hersteller: Danfoss
Artikel-Nr.: 146G0015
EAN: 5715162708934
Verfügbar
Versand: 1-4 Werktage
zzgl. Versandkosten 59,00 €
Details anzeigen
30 Tage Rückgaberecht
Details anzeigenRaleo - Deutschlands Beste Online-Shops 2024
Wir sind Preisträger der Auszeichnung "Deutschlands beste Online-Shops" von n-tv und dem Deutschen Institut für Servicequalität (DISQ).
3.999,00 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Hersteller | Danfoss |
Artikelnummer | 146G0015 |
Danfoss FKS für FLBG - DSP-1-MINI 14 KW DHE, TWE, Wandhängend, TV 95C
Fernwärmekompaktstation DSP1 Mini APP1 DHE TWE
Ausführung
Kompaktstation für Einfamilienhäuser.
Heizung direkte Fahrweise ungemischt,
TWW-Bereitung primärseitig im Durchflussprinzip mit AVTB Regler.
Das Trinkwasser wird über den Wärmeübertrager erhitzt und die Temperatur mit einem durchflussges-teuerten Ventil AVTB-Regler thermostatisch geregelt. Die hydraulische Regelung lässt den Regler schnell schließen, was den Wärmeübertrager vor Kalk- und Bakterienbildung schützt.
Die Station ist in einem Metallgehäuse mit Fronttür montiert.
Der Primärteil ist mit PU-Weichschaum 50% gemäß ENEV 2013 gedämmt.
Anbindung an Fernwärmenetz und Hausanlage von links und unten.
Primärseite
2 Absperrarmaturen mit Fühleraufnahme für Fühler des WMZ
1 Passstück für Wärmemengenzähler (RL, 3/4'' AG x 110mm)
1 Schmutzfänger im Primären Vorlauf
1 Differenzdruckregler mit Volumenstrombegrenzung
Typ: AVPB-F (KVS=1,6)
2 Manometer mit Automatikabsperrung NG80 16bar
1 Bypasskugelhahn
1 Entleerung
Heizkreis Heizung (ungemischt direkt gefahren)
2 Absperrarmaturen (3/4'')
1 Manometer mit Automatikabsperrung NG80 16bar
1 Schmutzfänger im Rücklauf
Warmwasserbereitung Primärseite
1 Temperaturregler Typ: AVTB (KVS=1,9)
Warmwasserbereitung Wärmeübertrager
1 MicroPlateTM Dichtungsloser Kompakt-Plattenwärmeübertrager
Aus Edelstahl, mit Kupferlot unter Vakuum hartgelötet, einschließlich
Wärmedämmung (FCKW-frei) CE-geprüft
Fabrikat: Danfoss, Typ: XB06H-1-30
Warmwasserbereitung Sekundärseite
Hinweis:Der Einbau einer Thermostatarmatur an
der Dusche wird generell empfohlen.
Technische Parameter
Primärseite:
Max. zulässige Vorlauftemperatur: 95 C
Max. zulässiger Betriebsdruck: 10 bar(g)
Anschlussdimension: DN 20/Rp 3/4''
Sekundärseite
Max. zulässige Vorlauftemperatur: 95 C
Max. zulässiger Betriebsdruck: 10 bar(g)
Anschlussdimension: DN 20/Rp 3/4''
Trinkwarmwasserbereitung
Max. zulässige Vorlauftemperatur:95 C
Max. zulässiger Betriebsdruck: 10 bar(g)
Anschlussdimension: DN 20/Rp 3/4''
Max. Abmessungen (mm)
Breite/Höhe/Tiefe: 760/1000/335 mm
Gewicht (einschl. Verpackung): Max. 80 kg
Freigabenummer der Stadwerke Flensburg: FL-S DL50-U-D-19/09
Werkstoffe
Rohre, Fittings, Ventile (Primärseite): P235GH, CuSn5ZnPb (Rg5),
Rotguss (Rg5),
Messing MS58 (vernickelt)
Rohre, Fittings, Ventile (Heizungsseite): P235GH, EN-GJL-150 (GG15)
Rohre, Fittings, Ventile (TWW-Seite): 1.4404, 1.4301, CW617N
Wärmeübertrager: 1.4404 mit Kupferlot
Wärmedämmung (Wärmeübertrager): PU-Schaum (l = 0,035 W/mK)
Wärmedämmung (Verrohrung Primärseite): PU-Schaum (l < 0,025 W/mK)
Leistungsdaten
Heizung / Trinkwasser
Leistung:14.0 kW / 37.0 kW
Auslegungstemperaturen: 65->40 C / 10->50 C
Volumenstrom: 0.48 m3/h / 0.80 m3/h
Restförderhöhe: 18 kPa (ohne Pumpe)
Fabrikat: Danfoss
Typ: DSP1 Mini APP1 DHE TWE
Bestell-Nr.: 146G0015
