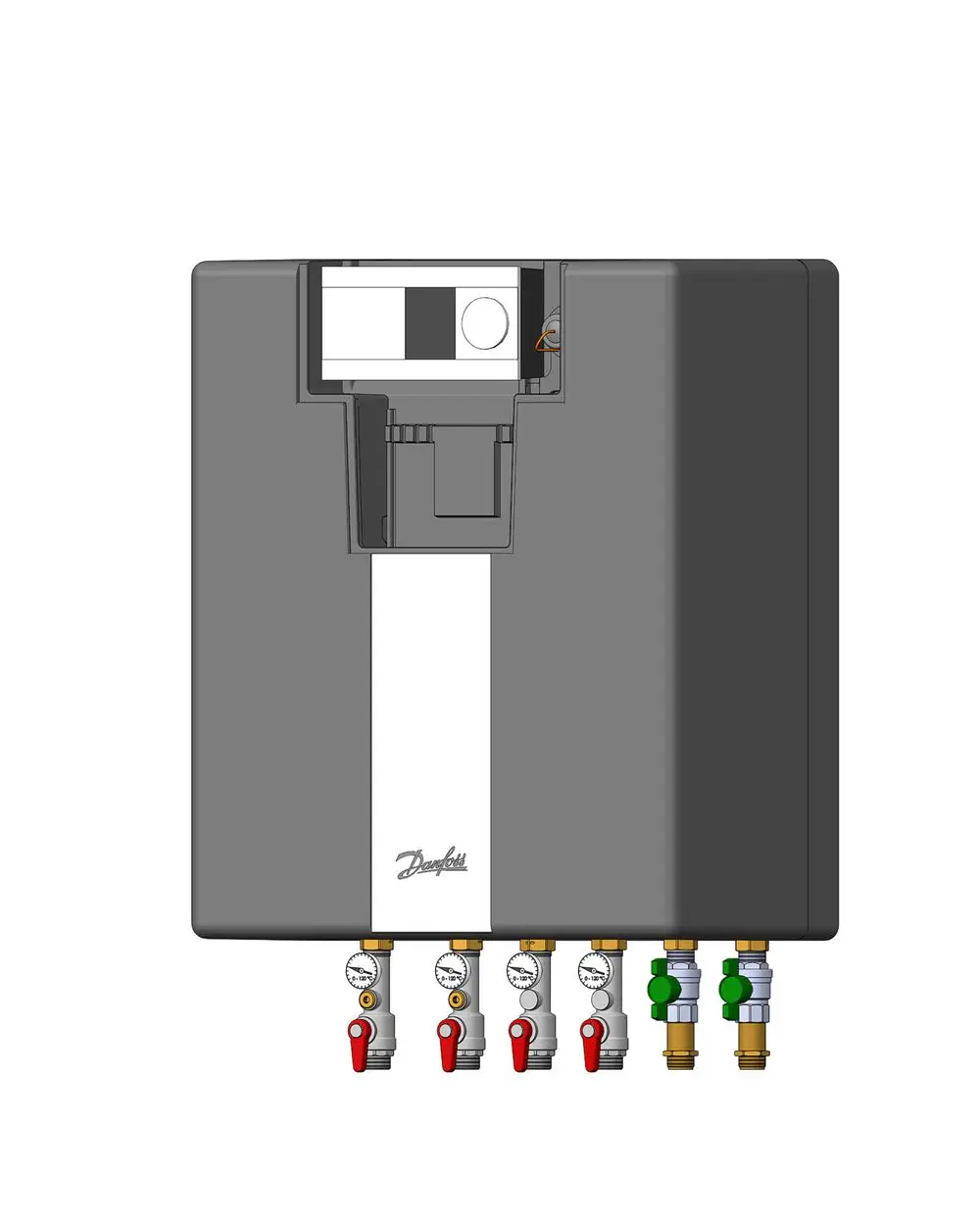

Danfoss Hausstation Akva Lux II Se, 1 PWH:35kW, direkt HE:20kW, ECL310/A230, 145B5190
Hersteller: Danfoss
Artikel-Nr.: 145B5190
EAN: 5702424600532
Verfügbar
Versandkostenfrei
30 Tage Rückgaberecht
Raleo - Deutschlands Beste Online-Shops 2024
Wir sind Preisträger der Auszeichnung "Deutschlands beste Online-Shops" von n-tv und dem Deutschen Institut für Servicequalität (DISQ).
4.999,00 €
Frage zu diesem Artikel stellen
Hersteller | Danfoss |
Artikelnummer | 145B5190 |
Danfoss Hausstation Akva Lux II Se, 1 PWH:35kW, direkt HE:20kW, ECL310/A230
Danfoss Direkte Hausstation für Einfamilien- und Reihenhäuser
Typ: Akva Lux II Se ECL310/A230 Typ 1 vollisoliert mit EPP-Wärmedämmhaube
Art.-Nr.: 145B5190 Ausführung Hausstation für eine Wohneinheit in kompakter Bauweise zur Wandmontage.
Ein direkter Heizkreis und primärseitiger Anschluss für Trinkwassererwärmung im Durchflussprinzip.
Das Trinkwasser wird über den Wärmeübertrager erhitzt und die Temperatur mit einem durchflussgesteuerten Ventil PTC2+P-Regler thermostatisch geregelt.
Die hydraulische Regelung lässt den Regler schnell schließen, was den Wärmeübertrager vor Kalk- und Bakterienbildung schützt.
Der Regler sichert auch bei schwankenden Vorlauftemperaturen und Differenzdrücken eine stabile Warmwassertemperatur.
Zur Tempe-raturhaltung des Warmwassersystems verfügt der Regler über einen thermischen Bypass.
Alle Rohre aus Edelstahl mit flachdichtenden Verschraubungen.
Witterungs-geführte Vorlauftemperaturregelung mit gleitender Rücklauftemperatur-begrenzung.
Station entsprechend DIN 4747, komplett auf verzinkter Grundplatte montiert und elektrisch verdrahtet.
Anschluss an Fernwärmenetz und Hausanlage von unten möglich.
Komplett wärmegedämmt für sehr niedrige Wärmeverluste, Grundplatte und Abdeckhaube aus Polypropylen-Schaum (EPP),
L: = 0.039,
Brandschutzklasse B2 nach DIN 4102.
Primärseite 2 Absperrarmaturen (G 3/4, AG) mit Temperatur- und Druckentnahme 2 Thermometer 1 Schmutzfänger 1 Passstück für Wärmemengenzähler G 3/4 x110mm (Rücklauf),
Fühleraufnahme Rp 1/2 1 Durchgangsventil mit elektrischem Stellantrieb
Fabrikat: Danfoss 1 Differenzdruckregler mit fester Voreinstellung
Fabrikat: Danfoss Anschluss Trinkwassererwärmung (primärseitig) 1 Durchflussgesteuerter Temperaturregler ohne Hilfsenergie,
integrierter Differenzdruckregler mit thermostatischer Nachregelung,
DVGW baumustergeprüft
Fabrikat: Danfoss Typ: PTC2 + P 1 Thermostatischer Bypass mit Thermostat zur Vermeidung von Abkühlung des Hausanschlusses bei Sommerbetrieb ohne Aufwärmung des Plattenwärmeübertragers Fabrikat: Danfoss Typ: FJVR (10-50C) Wärmeübertrager Ein Dichtungsloser Plattenwärmetauscher aus Edelstahl, mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet. Neuartige Micro PlateTM Wärmeübertragertechnologie mit einzigartiger Plattenstruktur für effektivere Wärmeübertragung, geringere Druckverluste und längere Lebensdauer. Starkwandige, flachdichtende Gewindeanschlüsse. Korrosionsbeständige Ausführung. Berechnung und Werkstoffe entsprechend den AD-Merkblättern. Gefertigt nach DIN ISO 9001, CE geprüft gem. Druckgeräterichtlinie 97/23/EG (PED). Fabrikat: Danfoss Typ: XB06H-1-26 (Trinkwarmwasser) Sekundärseite (Trinkwassererwärmung) 1 Membran-Sicherheitsventil 10 bar, Ausblasleitung bauseits 1 Thermometer am WW- Anschluss 1 Rückschlagventil 1 Schmutzfänger im Kaltwasser 2 Absperrarmaturen (G 3/4, AG) DVGW geprüft Heizkreis 1 (statische Heizung) 2 Absperrarmaturen (G 3/4, AG) 1 Thermometer 1 drehzahlgeregelte Hocheffizienz-Umwälzpumpe Fabrikat: Grundfos Typ: UPM3 Auto L15-70 1 Rückschlagventil im Bypass Witterungsgeführte Regelung Witterungsgeführte Vorlauftemperaturregelung der Raumheizung mit gleitender Rücklauftemperaturbegrenzung für einen unabhängigen Heizkreis. Station intern komplett verdrahtet, Elektroanschluss 1230V sowie Montage und elektrische Verdrahtung des Außentemperaturfühlers ist bauseitig zu erbringen. 1 Elektronischer Regler Fabrikat: Danfoss Typ: ECL Comfort 310 Appl.: A230 Zentralgerät zur witterungsgeführten Vorlauftemperaturregelung mit beleuchtetem grafischem Display, für direkt oder indirekt angeschlos-sene Nah- und Fernwärmeanlagen, Kessel- oder Lüftungsanlagen. Softwarevorgabe über intelligente Applikationsschlüssel. Gleitende Rücklauftemperaturbegrenzung für Raumheizung, Frostschutzfunktion, min.- und max. Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung, einstellbarer Heizkennlinie und Parallelverschiebung, Regelung der Raumtemperatur, Fühlerüberwachung, Stellantriebsschutz und Pumpenintervallschaltung, Sommer-/Winterzeitumschaltung. Datenbus RS485 (intern) für Fernbedienungseinheiten, Zusatzmodule oder den Einsatz als Master oder Slave in einer Master-Slave-Folgeregelung. Anbindung des Reglers an die cloud-basierte SCADA-Software-Anwendung LeanHeat Monitor für Fernüberwachung, Fernbedienung, Alarmierung und Optimierung aller Regler und Wärmezähler im gesamten Fernwärmenetz möglich. Erfassung sämtlicher Prozessdaten der Station ermöglicht eine ganzheitliche Betriebsüberwachung des gesamten Fernwärmesystems, der Versorgungstemperaturen, der Rücklauftemperaturen über den digitalen Zwilling. Möglichkeit des Alarmmanagement der Alarme direkt aus den Reglern, spezifisch generierte Informations-, Warn- und Alarmmeldungen und Auflistung aller aktueller und historischen Warn- und Alarmmeldungen. 6 Fühlereingänge Pt1000 4 frei konfigurierbare Eingänge 0-10V oder Pt1000 1 Impulseingang 3 Triac-Ausgänge für Stellantriebe 6 Relaisausgänge für Umwälzpumpen 1 USB-Serviceschnittstelle 1 Mod-Bus-Schnittstelle für Vernetzung und Datenfernauslesung 1 M-Bus-Schnittstelle 1 TCP/IP-Schnittstelle für Zugriff über das Internet (Fernwartung) 1 Außentemperaturfühler Pt1000 (lose beigelegt) Fabrikat: Danfoss Typ: ESMT 2 Anlegetemperaturfühler Pt1000 als Vorlauffühler bzw. Rücklauftemperaturbegrenzung Fabrikat: Danfoss Typ: ESMC Technische Daten Heizung max. Leistung bei D:t:30K (kW): 15 bei max. Volumenstrom (m3/h): 0,43 Druckstufe: PN10 FW-Netz, max. Vorlauftemperatur (C): 110 Trinkwassererwärmung max. Leistung (kW): 35 bei max. Zapfleistung (l/min): 12,5 Primär / Sekundär bei max. Volumenstrom (m3/h): 0,714 / 0,75 und Druckverlust (kPa): 25 / Druckstufe: PN10 FW-Netz, max. Differenzdruck (bar): 4 FW-Netz, max. Vorlauftemperatur (C): 110 Elektrischer Anschluss: 230V AC Abmessungen (H/B/T) (mm): 785/550/315 Gewicht (kg): 24 kg
