Danfoss Hausstation Akva Lux II VXe H2W2, HE:30kW, PWH:55kW, ECL310, A337, 145F0592

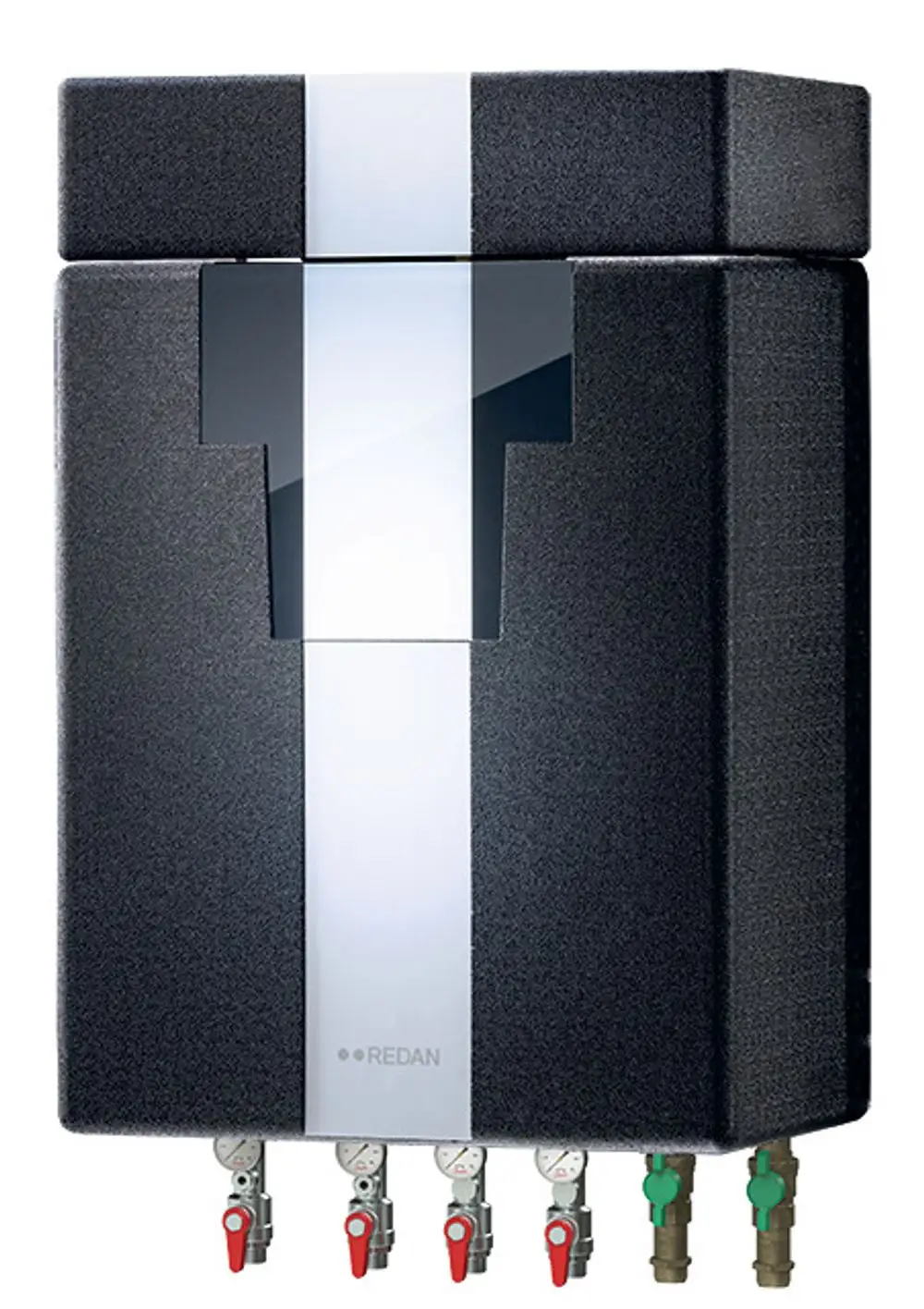

Danfoss Indirekte Hausstation für Einfamilien- und Reihenhäuser Typ: Akva Lux II HWP ECL310/A337 Typ H1/W2 vollisoliert mit EPP-Wärmedämmhaube Art.-Nr.: 145F0592 Ausführung Fernwärme-Hausstation für eine Wohneinheit in kompakter Bauweise zur Wandmontage. Zwei indirekte Heizkreise (hydraulische Netztrennung) und primärseitiger Anschluss für Trinkwassererwärmung im Durchflussprinzip. Das Trinkwasser wird über den Wärmeübertrager erhitzt und die Temperatur mit einem durchflussgesteuerten Ventil PTC2+P-Regler thermostatisch geregelt. Die hydraulische Regelung lässt den Regler schnell schließen, was den Wärmeübertrager vor Kalk- und Bakterienbildung schützt. Der Regler sichert auch bei schwankenden Vorlauftemperaturen und Differenzdrücken eine stabile Warmwassertemperatur. Zur Tempe-raturhaltung des Warmwassersystems verfügt der Regler über einen thermischen Bypass. Alle Rohre aus Edelstahl mit flachdichtenden Verschraubungen. Witterungs-geführte Vorlauftemperaturregelung mit gleitender Rücklauftemperatur-begrenzung. Station entsprechend DIN 4747, komplett auf verzinkter Grundplatte montiert und elektrisch verdrahtet. Anschluss an Fernwärmenetz und Hausanlage von unten möglich. Komplett wärmegedämmt für sehr niedrige Wärmeverluste, Grundplatte und Abdeckhaube aus Polypropylen-Schaum (EPP), L: = 0.039, Brandschutzklasse B2 nach DIN 4102. Primärseite 2 Absperrarmaturen (G 3/4, AG) mit Temperatur- und Druckentnahme 2 Thermometer 1 Schmutzfänger 1 Passstück für Wärmemengenzähler G 3/4 x110mm (Rücklauf), Fühleraufnahme Rp 1/2 1 Volumenstromregler mit Stellventil und elektrischem Stellantrieb als Kombiventil Fabrikat: Danfoss Anschluss Trinkwassererwärmung (primärseitig) 1 Durchflussgesteuerter Temperaturregler ohne Hilfsenergie, integrierter Differenzdruckregler mit thermostatischer Nachregelung, DVGW baumustergeprüft Fabrikat: Danfoss Typ: PTC2 + P, kvs 3 1 Thermostatischer Bypass mit Thermostat zur Vermeidung von Abkühlung des Hausanschlusses bei Sommerbetrieb ohne Aufwärmung des Plattenwärmeübertragers Fabrikat: Danfoss Typ: FJVR (10-50C) Wärmeübertrager Zwei Dichtungslose Plattenwärmetauscher aus Edelstahl, mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet. Neuartige Micro PlateTM Wärmeübertragertechnologie mit einzigartiger Plattenstruktur für effektivere Wärmeübertragung, geringere Druckverluste und längere Lebensdauer. Starkwandige, flachdichtende Gewindeanschlüsse. Korrosionsbeständige Ausführung. Berechnung und Werkstoffe entsprechend den AD-Merkblättern. Gefertigt nach DIN ISO 9001, CE geprüft gem. Druckgeräterichtlinie 97/23/EG (PED). Fabrikat: Danfoss Typ: XB06H-1-40 (Heizung) Fabrikat: Danfoss Typ: XB06H-1-40 (Trinkwarmwasser) Sekundärseite (Trinkwassererwärmung) 1 Membran-Sicherheitsventil 10 bar, Ausblasleitung bauseits 1 Thermometer am WW- Anschluss 1 Rückschlagventil 1 Schmutzfänger im Kaltwasser 2 Absperrarmaturen (Rp 3/4) Sekundärseite (Heizung) 1 Membran-Sicherheitsventil 3.0 bar, Ausblasleitung bauseits 1 Membran-Ausdehnungsgefäß 12 Liter 1 Manometer 1 Entlüftung Heizkreis 1 (statische Heizung) 2 Absperrarmaturen (Rp 3/4) 2 Thermometer 1 Schmutzfänger im Rücklauf 1 drehzahlgeregelte Hocheffizienz-Umwälzpumpe Fabrikat: Grundfos Typ: UPM3 Auto L15-70 1 Rückschlagventil Witterungsgeführte Regelung Witterungsgeführte Vorlauftemperaturregelung der Raumheizung mit gleitender Rücklauftemperaturbegrenzung für einen unabhängigen Heizkreis. Station intern komplett verdrahtet, Elektroanschluss 1230V sowie Montage und elektrische Verdrahtung des Außentemperaturfühlers ist bauseitig zu erbringen. 1 Elektronischer Regler Fabrikat: Danfoss Typ: ECL Comfort 310 Appl.: A337 Zentralgerät zur witterungsgeführten Vorlauftemperaturregelung mit beleuchtetem grafischem Display, für direkt oder indirekt angeschlos-sene Nah- und Fernwärmeanlagen, Kessel- oder Lüftungsanlagen. Softwarevorgabe über intelligente Applikationsschlüssel. Gleitende Rücklauftemperaturbegrenzung für Raumheizung, Frostschutzfunktion, min.- und max. Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung, einstellbarer Heizkennlinie und Parallelverschiebung, Regelung der Raumtemperatur, Fühlerüberwachung, Stellantriebsschutz und Pumpenintervallschaltung, Sommer-/Winterzeitumschaltung. Datenbus RS485 (intern) für Fernbedienungseinheiten, Zusatzmodule oder den Einsatz als Master oder Slave in einer Master-Slave-Folgeregelung. Anbindung des Reglers an die cloud-basierte SCADA-Software-Anwendung LeanHeat Monitor für Fernüberwachung, Fernbedienung, Alarmierung und Optimierung aller Regler und Wärmezähler im gesamten Fernwärmenetz möglich. Erfassung sämtlicher Prozessdaten der Station ermöglicht eine ganzheitliche Betriebsüberwachung des gesamten Fernwärmesystems, der Versorgungstemperaturen, der Rücklauftemperaturen über den digitalen Zwilling. Möglichkeit des Alarmmanagement der Alarme direkt aus den Reglern, spezifisch generierte Informations-, Warn- und Alarmmeldungen und Auflistung aller aktueller und historischen Warn- und Alarmmeldungen. 6 Fühlereingänge Pt1000 4 frei konfigurierbare Eingänge 0-10V oder Pt1000 1 Impulseingang 3 Triac-Ausgänge für Stellantriebe 6 Relaisausgänge für Umwälzpumpen 1 USB-Serviceschnittstelle 1 Mod-Bus-Schnittstelle für Vernetzung und Datenfernauslesung 1 M-Bus-Schnittstelle 1 TCP/IP-Schnittstelle für Zugriff über das Internet (Fernwartung) 1 Außentemperaturfühler Pt1000 (lose beigelegt) Fabrikat: Danfoss Typ: ESMT 2 Anlegetemperaturfühler Pt1000 als Vorlauffühler bzw. Rücklauftemperaturbegrenzung Fabrikat: Danfoss Typ: ESMC Technische Daten Heizung max. Leistung (kW): 30 Primär / Sekundär bei max. Volumenstrom (m3/h): 0,88 / 1,04 und Druckverlust ohne WMZ (kPa): 58 Trinkwassererwärmung max. Leistung (kW): 55 bei max. Zapfleistung (l/min): 19,7 Primär / Sekundär bei max. Volumenstrom (m3/h): 1,12 / 1,18 und Druckverlust ohne WMZ (kPa): 49 / Nenndruck (primärseite): PN 16 Nenndruck (sekundärseite HE): PN 6 Nenndruck (TWW): PN 10 FW-Netz, max. Differenzdruck, (bar): 4 (Ausstattung AHQM) FW-Netz, max. Differenzdruck, (bar): 12 (Ausstattung AVQM) KW- Netz, min. statischer- Druck (bar): 2 FW-Netz, max. Vorlauftemperatur (C): 120 Elektrischer Anschluss: 230V AC Abmessungen (H/B/T) (mm): 906/550/315 Gewicht (kg): 55
