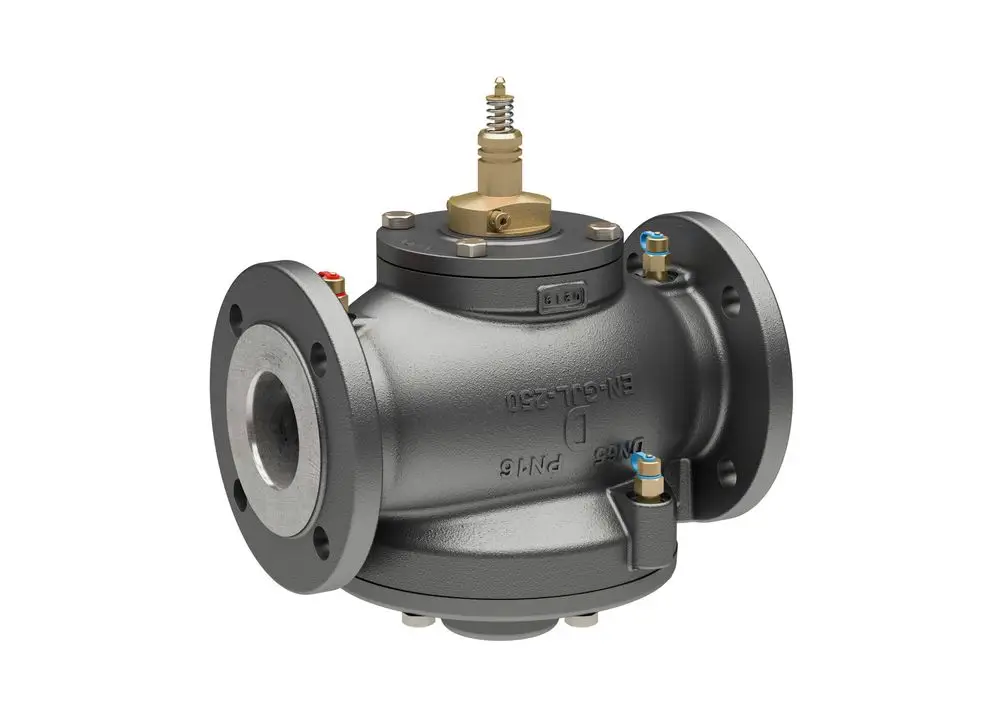

Danfoss Regelvent, AB-QM NovoCon DN100HF Flansch, 23,600-59,000 l/h, DN 100 HF, 003Z1795

Danfoss Druckunabhängiges Regelventil AB-QM NovoCon(R) DN100 HF Flansch, zur Kombination mit NovoCon(R) M, zur Regelung und zum hydraulischen Abgleich von Klimageräten, Kaltwassersätzen, großen Warm- und Kaltwassersträngen.
Bestehend aus einem linearen Regelventil und einem integrierten Druckregler mit Membran, vorbereitet für die Aufnahme des digitalen Hochgenauigkeits-Stellantriebes NovoCon(R) M, zur Ansteuerung über Feldbus BACnet MS/TP, Modbus RTU oder stetigem Regelsignal 0-10V/0-20mA,
Druckunabhängiges Regelventil (PICV) mit linearer Regelkennlinie
Nennweiten DN40 bis DN100 HF (High Flow), Regelbereich 0 ... 100% des eingestellten Durchflusses, durch Regelsignal angesteuert
Regelventilcharakteristik: Linear, diese kann über die Einstellung am NovoCon(R) M auf gleichprozentig oder nach --Wert eines Wärmeübertrages umgestellt werden, Ventilautorität des druckunabhängigen Regelventils bei allen Einstellungen 100 % (a=1), keine Änderung der linearen Regelkennlinie auch unter dynamischem Druckverhältnissen am Regelventil
Stellverhältnis gemäß IEC 534: 1:10000
Sitzleckage max. 0,05% von V Nenn (mit Stellantrieb NovoCon(R) M), 3 Messnippel zur Überprüfung des Durchflusses über kv-Wert sowie zur Pumpen-Optimierung der Anlage, Einbau im Vor- oder Rücklauf möglich
Mindest-Differenzdruck: 60 kPa
Maximaler Differenzdruck: 600 kPa
Schließdruck: 600 kPa (mit NovoCon(R) M)
Nenndruck: PN16 bar
maximaler Prüfdruck: 25 bar
Medientemperatur: -10 bis 120 C
Nennweite: DN 100 HF
Anschluß: Flansch nach DIN EN 1092-2
Durchflussbereich (l/h): 23600-59000

Fabrikat: Danfoss
Typ: AB-QM NovoCon DN 100 HF
Bestell-Nr.: 003Z1795
