Foto:© Danfoss GmbH

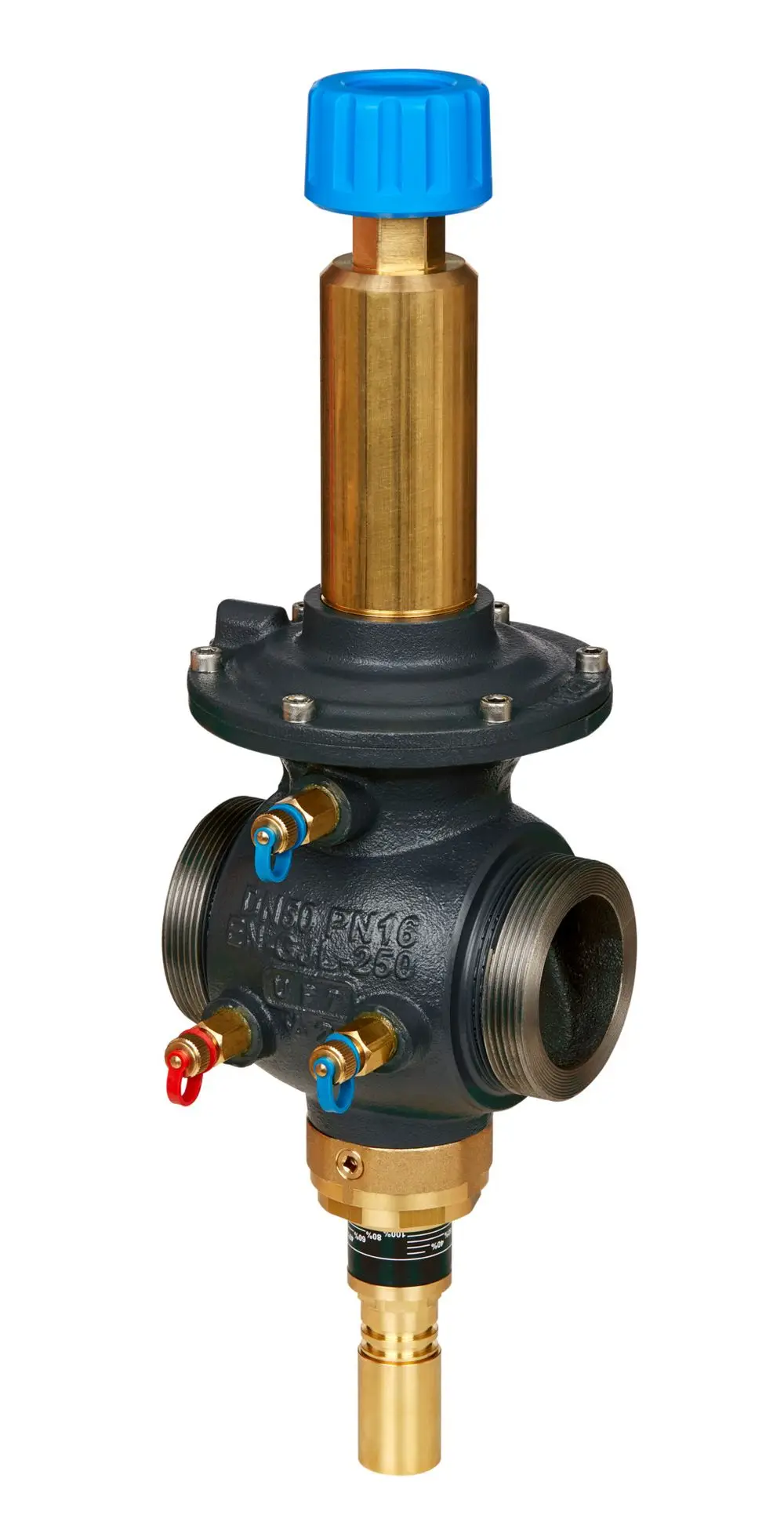

Danfoss Strangdifferenzdruckregl, AB-PM m,Durchflussbegrenzung, DN50, 6500l/h, 003Z1436
Hersteller: Danfoss
Artikel-Nr.: 003Z1436
EAN: 5710104095479
Verfügbar
Versand: 10-30 Werktage
Versandkostenfrei
Details anzeigen
30 Tage Rückgaberecht
Details anzeigenRaleo - Deutschlands Beste Online-Shops 2024
Wir sind Preisträger der Auszeichnung "Deutschlands beste Online-Shops" von n-tv und dem Deutschen Institut für Servicequalität (DISQ).
1.099,00 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Hersteller | Danfoss |
Artikelnummer | 003Z1436 |
Danfoss Strangdifferenzdruckregl, AB-PM m,Durchflussbegrenzung, DN50, 6500l/h
Danfoss AB-PM DN 50, Strangdifferenzdruckregler mit Durchflussbegrenzung zum dynamischen hydraulischen Abgleich von Strängen oder verschiedenen Zonen mit mehreren Anschlusseinheiten.
Das Ventil ist flexibel einsetzbar und kann auch bei Bedarf als Durchflussregler bzw. druckunabhängiges Regelventil (PICV) eingesetzt werden.
Das Ventil wird über eine Impulsleitung an die Vor- bzw. Rücklaufleitung angeschlossen.
Bei Einsatz als Differenzdruckregler (Ventil im Rücklauf, Impulsleitung an den Vorlauf) hält das Ventil über eine Membrane den eingestellten Differenzdruck über dem Strang konstant, der Durchfluss wird über eine Voreinstell-Skala begrenzt.
Bei zusätzlichem Einsatz eines Stellantriebs kann der Durchfluss geregelt oder die Zone abgesperrt werden. Somit wird Differenzdruck und Durchfluss geregelt.
Bei Einsatz als Durchflussregler (Ventil im Rücklauf, Impulsleitung an den Rücklauf) hält das Ventil über die Membrane den eingestellten Durchfluss konstant, bei zusätzlichem Einsatz eines stetigen Stellantriebs wird der Durchfluss zwischen 0...100% des Durchflusses druckunabhängig geregelt oder die Zone abgesperrt.
Das Ventil hat die Möglichkeit, den Antrieb ohne Voreinstellung zu montieren.
Das Ventil kann variabel im Differenzdruck und Durchfluss eingestellt werden.
Die Einstellungen sind blockierbar.
Das Regelventil hat eine Sitz-Kegel Dichtung aus Metall, um eine bestmögliche Leistung der Differenzdruckregelung auch bei geringem Durchfluss zu gewährleisten.
Der Differenzdruck-Regler ist weichdichtend sein, um ein ausreichendes Schließen auch bei Nulldurchfluss zu gewährleisten. Inkl. Absperrfunktion, Impulsleitung 2,5m mit Anschluss Rp 1/16, Druckstufe PN16, max. Differenzdruck 4 bar, Temperaturbereich -10 ... 120 C, Gehäuse Grauguss EN-GJL-250 (GG25), Anschluss DN40/50 Außengewinde nach ISO 228/1, Min. Differenzdruck bei Werkseinstellung 42 kPa (DN40/50), 60 kPa (DN65-100),
Nennweite: DN 50.
Fabrikat: Danfoss
Typ: AB-PM
Bestell-Nr.: 003Z1436
Das Ventil ist flexibel einsetzbar und kann auch bei Bedarf als Durchflussregler bzw. druckunabhängiges Regelventil (PICV) eingesetzt werden.
Das Ventil wird über eine Impulsleitung an die Vor- bzw. Rücklaufleitung angeschlossen.
Bei Einsatz als Differenzdruckregler (Ventil im Rücklauf, Impulsleitung an den Vorlauf) hält das Ventil über eine Membrane den eingestellten Differenzdruck über dem Strang konstant, der Durchfluss wird über eine Voreinstell-Skala begrenzt.
Bei zusätzlichem Einsatz eines Stellantriebs kann der Durchfluss geregelt oder die Zone abgesperrt werden. Somit wird Differenzdruck und Durchfluss geregelt.
Bei Einsatz als Durchflussregler (Ventil im Rücklauf, Impulsleitung an den Rücklauf) hält das Ventil über die Membrane den eingestellten Durchfluss konstant, bei zusätzlichem Einsatz eines stetigen Stellantriebs wird der Durchfluss zwischen 0...100% des Durchflusses druckunabhängig geregelt oder die Zone abgesperrt.
Das Ventil hat die Möglichkeit, den Antrieb ohne Voreinstellung zu montieren.
Das Ventil kann variabel im Differenzdruck und Durchfluss eingestellt werden.
Die Einstellungen sind blockierbar.
Das Regelventil hat eine Sitz-Kegel Dichtung aus Metall, um eine bestmögliche Leistung der Differenzdruckregelung auch bei geringem Durchfluss zu gewährleisten.
Der Differenzdruck-Regler ist weichdichtend sein, um ein ausreichendes Schließen auch bei Nulldurchfluss zu gewährleisten. Inkl. Absperrfunktion, Impulsleitung 2,5m mit Anschluss Rp 1/16, Druckstufe PN16, max. Differenzdruck 4 bar, Temperaturbereich -10 ... 120 C, Gehäuse Grauguss EN-GJL-250 (GG25), Anschluss DN40/50 Außengewinde nach ISO 228/1, Min. Differenzdruck bei Werkseinstellung 42 kPa (DN40/50), 60 kPa (DN65-100),
Nennweite: DN 50.
Fabrikat: Danfoss
Typ: AB-PM
Bestell-Nr.: 003Z1436
