Foto:© Danfoss GmbH

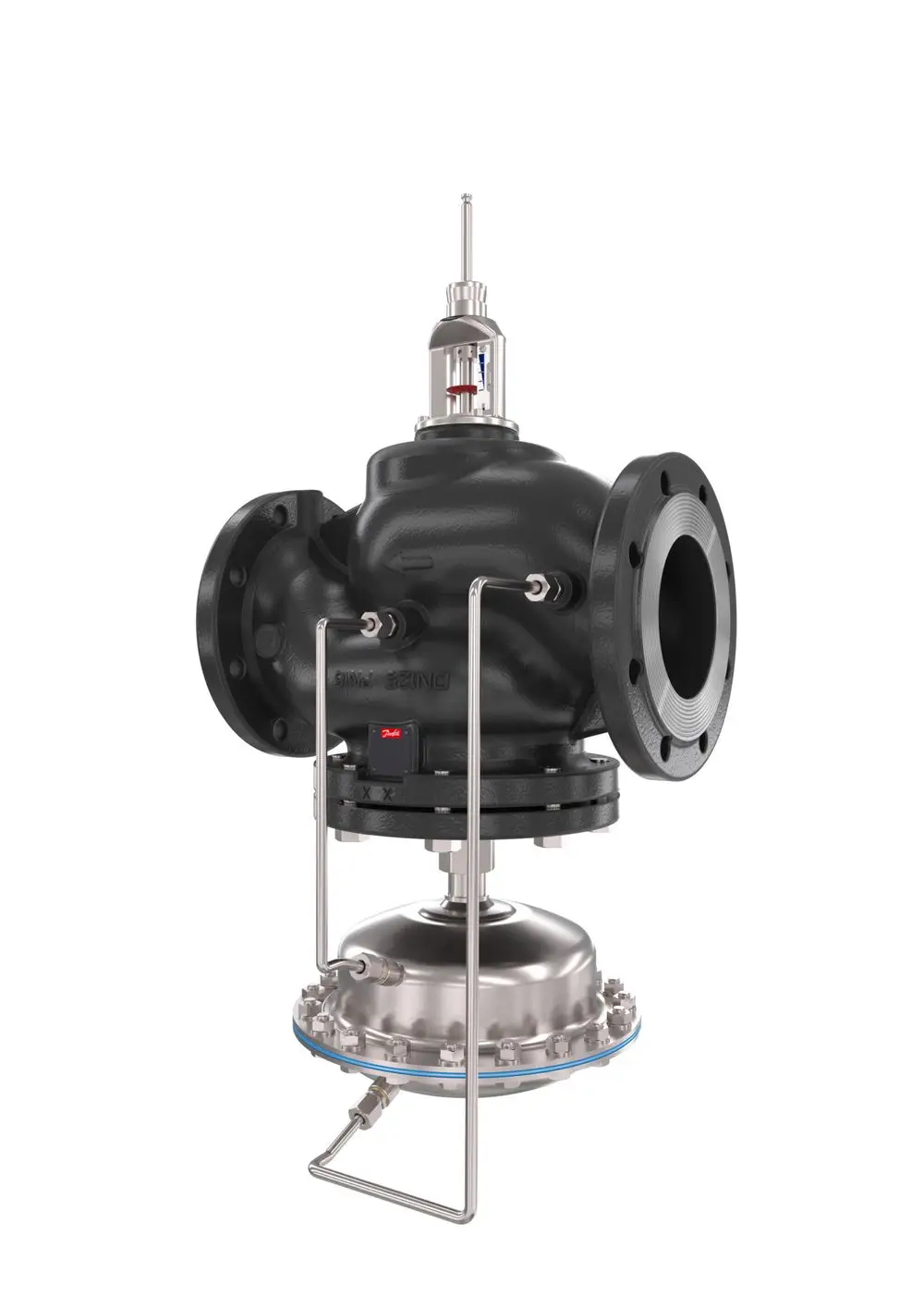

Danfoss VSR m, Motorstellv, AFQM2 DN100 Kvs160, PN16, GG-25, 0,5bar, FL, 003G5505
Hersteller: Danfoss
Artikel-Nr.: 003G5505
EAN: 5714279065015
Verfügbar
Versand: 10-30 Werktage
zzgl. Versandkosten 59,00 €
Details anzeigen
30 Tage Rückgaberecht
Details anzeigenRaleo - Deutschlands Beste Online-Shops 2024
Wir sind Preisträger der Auszeichnung "Deutschlands beste Online-Shops" von n-tv und dem Deutschen Institut für Servicequalität (DISQ).
8.599,00 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Hersteller | Danfoss |
Artikelnummer | 003G5505 |
Danfoss VSR m, Motorstellv, AFQM2 DN100 Kvs160, PN16, GG-25, 0,5bar, FL
Danfoss Volumenstromregler mit
Motorstellventil AFQM2
für elektrische Antriebe AMV(E)65x
AMV(E)55, AMV(E)85/86
In Kombination mit AME659SD
typgeprüft nach DIN EN14597
Schließventil: Druckentlastet,
Kegel weichdichtend, mit Hubbegrenzung
zur Volumenstrombegrenzung.
Medien: Heiz- und Kühlwasser
bis 30% Glykolanteil
Ventilkennlinie SPLIT (geteilt linear)
(0-30% linear/30-100% logarithmisch)
Regelcharakteristik linear
(Umstellmöglichkeit auf logarithmisch
mit elektr. Stellantrieben AME65x)
Werkstoffe:
Ventilgehäuse Gusseisen mit Lamellengraphit
EN-GJL-250 (GG-25)
Ventilkegel aus Edelstahl W.-Nr. 1.4305
Ventilsitz aus Edelstahl W.-Nr. 1.4021
Druckentlastung über Kammerentlastung
Anschluss Flansch nach DIN 1092-1
Stellantrieb: Gehäuse aus Edelstahl,
W.-Nr. 10345, Rollmembrane aus EPDM
gewebeverstärkt, Membranfläche 160cm2
Einbauort: Vor- und Rücklauf.
Nennweite DN: 100
kvs (m3/h): 160
Nenndruck PN: 16
dp max.(bar): 15
Volumenstrom bei
Wirkdruck 0,5 bar: 19 - 95 m3/h
Temperaturbereich 2 - 150C
Wirkdruck: 0,5 bar
Fabrikat: Danfoss
Typ: AFQM2 DN100/PN16
Bestell-Nr.: 003G5505
