Foto:© Danfoss GmbH

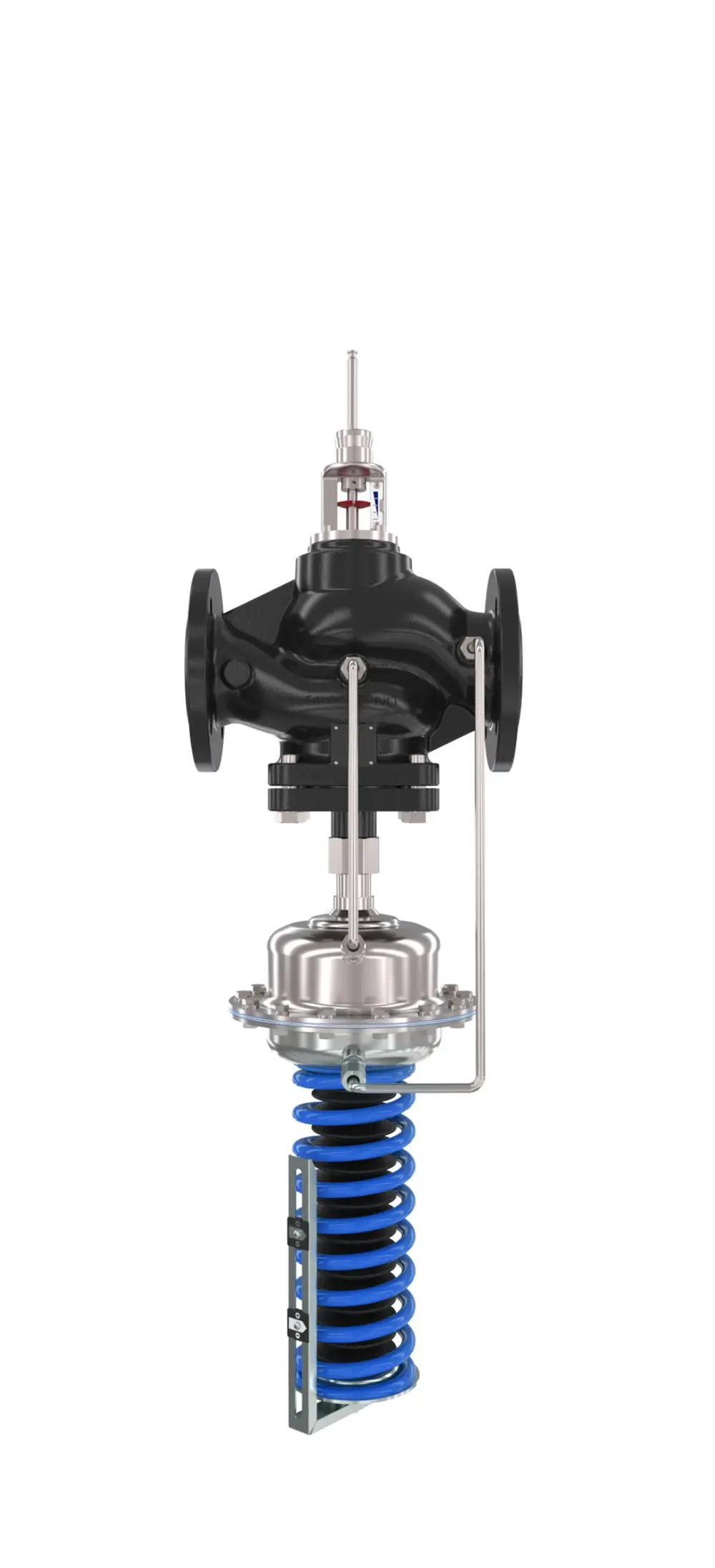

Danfoss VSR m, adapt, Stellv, AFQMP2 DN150,Kvs380,PN16,GG-25,0,1-1,0bar,FL, 003G5564
Hersteller: Danfoss
Artikel-Nr.: 003G5564
EAN: 5714279064735
Verfügbar
Versand: 10-30 Werktage
zzgl. Versandkosten 59,00 €
Details anzeigen
30 Tage Rückgaberecht
Details anzeigenRaleo - Deutschlands Beste Online-Shops 2024
Wir sind Preisträger der Auszeichnung "Deutschlands beste Online-Shops" von n-tv und dem Deutschen Institut für Servicequalität (DISQ).
16.999,00 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Hersteller | Danfoss |
Artikelnummer | 003G5564 |
Danfoss VSR m, adapt, Stellv, AFQMP2 DN150,Kvs380,PN16,GG-25,0,1-1,0bar,FL
Danfoss Volumenstromregler mit
Motorstellventil und adaptiven
Stellverhältnis AFQMP2
zur Kombination mit intelligenten
elektr. Stellantrieben iSet und iNet
(zur Optimierung des Wirkdruckes)
und elektrischen Antrieben AMV(E)65x
AMV(E)55, AMV(E)85/86
(zur Temperaturregelung)
In Kombination mit AME659SD
typgeprüft nach DIN EN14597
Schließventil: Druckentlastet,
Kegel weichdichtend, mit Hubbegrenzung
zur Volumenstrombegrenzung.
Medien: Heiz- und Kühlwasser
bis 30% Glykolanteil
Ventilkennlinie SPLIT (geteilt linear)
(0-30% linear/30-100% logarithmisch)
Regelcharakteristik linear
(Umstellmöglichkeit auf logarithmisch
mit elektr. Stellantrieben AME65x)
Werkstoffe:
Ventilgehäuse aus Gusseisen mit
Lamellengraphit EN-GJL-250 (GG-25)
Ventilkegel aus Edelstahl W.-Nr. 1.4305
Ventilsitz aus Edelstahl W.-Nr. 1.4021
Druckentlastung über Kammerentlastung
Anschluss Flansch nach DIN 1092-1
Stellantrieb: Gehäuse aus Edelstahl,
W.-Nr. 10345, Rollmembrane aus EPDM
gewebeverstärkt, Membranfläche 320cm2
Einbauort: Vor- und Rücklauf.
Nennweite DN: 150
kvs (m3/h): 380
Nenndruck PN: 16
dp max.(bar): 12
vorbereitet zur Kombination mit intelligenten
elektr. Stellantrieben iSet und iNet
iSet - automatische (lastabhängige)
Optimierung des Wirkdruckes
iNet - dynamische Sollwertvorgabe (Fernverstellung)
Wirkdruck variabel (bar): 0,1 - 1,0 mit iSet / iNet
Zur Vergrößerung des Stellverhältnis
Volumenstrom bei Wirkdruck 0,1 bar: 20 - 100 m3/h
Volumenstrom bei Wirkdruck 1,0 bar: 58 - 290 m3/h,
Temperaturbereich 2 - 150C
Fabrikat: Danfoss
Typ: AFQMP2 DN150/PN16
Bestell-Nr.: 003G5564
Motorstellventil und adaptiven
Stellverhältnis AFQMP2
zur Kombination mit intelligenten
elektr. Stellantrieben iSet und iNet
(zur Optimierung des Wirkdruckes)
und elektrischen Antrieben AMV(E)65x
AMV(E)55, AMV(E)85/86
(zur Temperaturregelung)
In Kombination mit AME659SD
typgeprüft nach DIN EN14597
Schließventil: Druckentlastet,
Kegel weichdichtend, mit Hubbegrenzung
zur Volumenstrombegrenzung.
Medien: Heiz- und Kühlwasser
bis 30% Glykolanteil
Ventilkennlinie SPLIT (geteilt linear)
(0-30% linear/30-100% logarithmisch)
Regelcharakteristik linear
(Umstellmöglichkeit auf logarithmisch
mit elektr. Stellantrieben AME65x)
Werkstoffe:
Ventilgehäuse aus Gusseisen mit
Lamellengraphit EN-GJL-250 (GG-25)
Ventilkegel aus Edelstahl W.-Nr. 1.4305
Ventilsitz aus Edelstahl W.-Nr. 1.4021
Druckentlastung über Kammerentlastung
Anschluss Flansch nach DIN 1092-1
Stellantrieb: Gehäuse aus Edelstahl,
W.-Nr. 10345, Rollmembrane aus EPDM
gewebeverstärkt, Membranfläche 320cm2
Einbauort: Vor- und Rücklauf.
Nennweite DN: 150
kvs (m3/h): 380
Nenndruck PN: 16
dp max.(bar): 12
vorbereitet zur Kombination mit intelligenten
elektr. Stellantrieben iSet und iNet
iSet - automatische (lastabhängige)
Optimierung des Wirkdruckes
iNet - dynamische Sollwertvorgabe (Fernverstellung)
Wirkdruck variabel (bar): 0,1 - 1,0 mit iSet / iNet
Zur Vergrößerung des Stellverhältnis
Volumenstrom bei Wirkdruck 0,1 bar: 20 - 100 m3/h
Volumenstrom bei Wirkdruck 1,0 bar: 58 - 290 m3/h,
Temperaturbereich 2 - 150C
Fabrikat: Danfoss
Typ: AFQMP2 DN150/PN16
Bestell-Nr.: 003G5564
