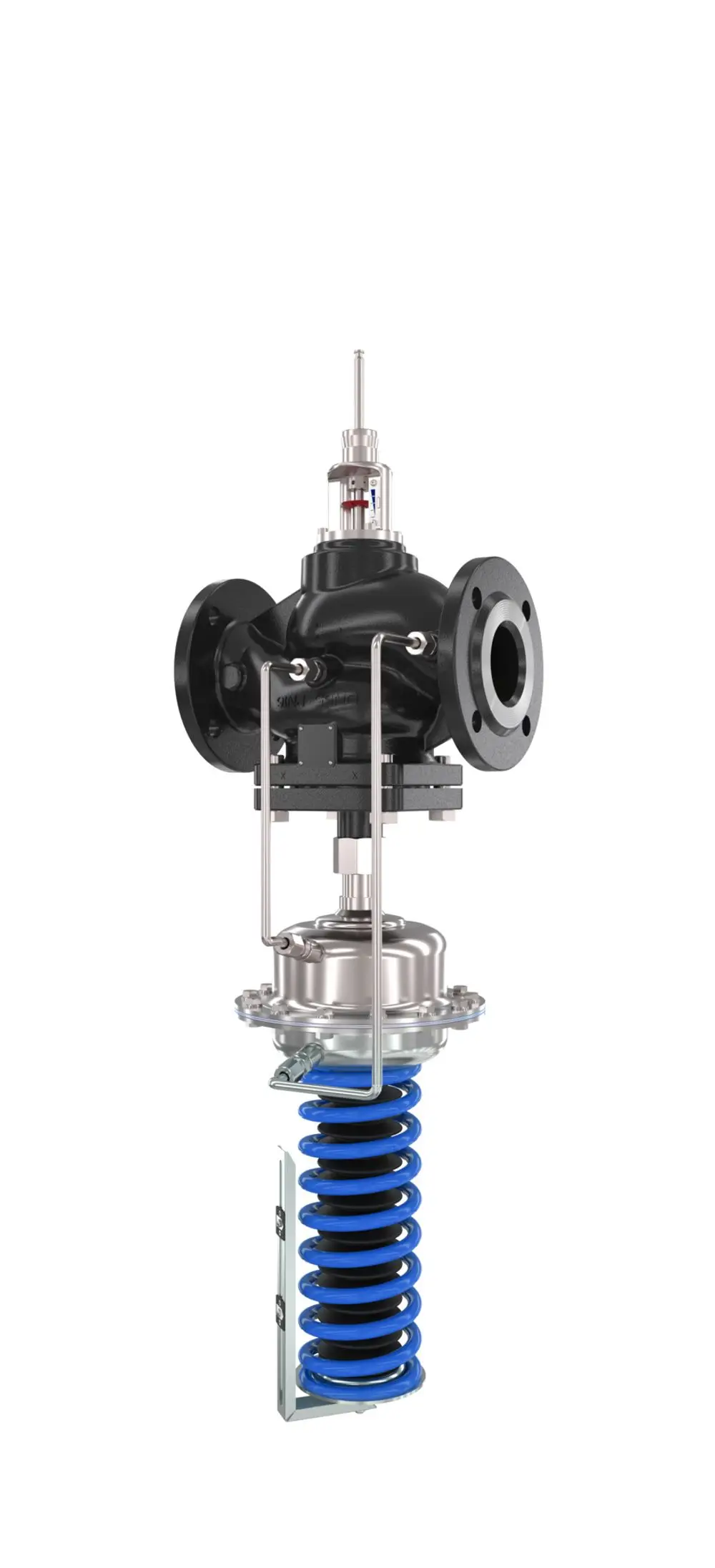

Danfoss VSR m, adapt, Stellv, AFQMP2 DN65,Kvs60,PN25,GGG-40,3,0,1-1,0bar,FL, 003G5570

Danfoss Volumenstromregler mit
Motorstellventil und adaptiven
Stellverhältnis AFQMP2
zur Kombination mit intelligenten
elektr. Stellantrieben iSet und iNet
(zur Optimierung des Wirkdruckes)
und elektrischen Antrieben AMV(E)65x
AMV(E)55, AMV(E)85/86
(zur Temperaturregelung)
In Kombination mit AME659SD
typgeprüft nach DIN EN14597
Schließventil: Druckentlastet,
Kegel weichdichtend, mit Hubbegrenzung
zur Volumenstrombegrenzung.
Medien: Heiz- und Kühlwasser
bis 30% Glykolanteil
Ventilkennlinie SPLIT (geteilt linear)
(0-30% linear/30-100% logarithmisch)
Regelcharakteristik linear
(Umstellmöglichkeit auf logarithmisch
mit elektr. Stellantrieben AME65x)
Werkstoffe:
Ventilgehäuse Gusseisen mit Kugelgraphit
EN-GJS-400-18-LT (GGG40.3)
Ventilkegel aus Edelstahl W.-Nr. 1.4305
Ventilsitz aus Edelstahl W.-Nr. 1.4021
Druckentlastung über Kammerentlastung
Anschluss Flansch nach DIN 1092-1
Stellantrieb: Gehäuse aus Edelstahl,
W.-Nr. 10345, Rollmembrane aus EPDM
gewebeverstärkt, Membranfläche 320cm2
Einbauort: Vor- und Rücklauf.
Nennweite DN: 65
kvs (m3/h): 60
Nenndruck PN: 25
dp max.(bar): 20
vorbereitet zur Kombination mit
intelligenten
elektr. Stellantrieben iSet und iNet
iSet - automatische (lastabhängige)
Optimierung des Wirkdruckes
iNet - dynamische Sollwertvorgabe
(Fernverstellung)
Wirkdruck variabel (bar): 0,1 - 1,0 mit
iSet / iNet
Zur Vergrößerung des Stellverhältnis
Volumenstrom bei Wirkdruck 0,1 bar: 4,5
- 23 m3/h
Volumenstrom bei Wirkdruck 1,0 bar: 12,2
- 61 m3/h,
Temperaturbereich 2 - 150C

Fabrikat: Danfoss
Typ: AFQMP2 DN65/PN25
Bestell-Nr.: 003G5570
