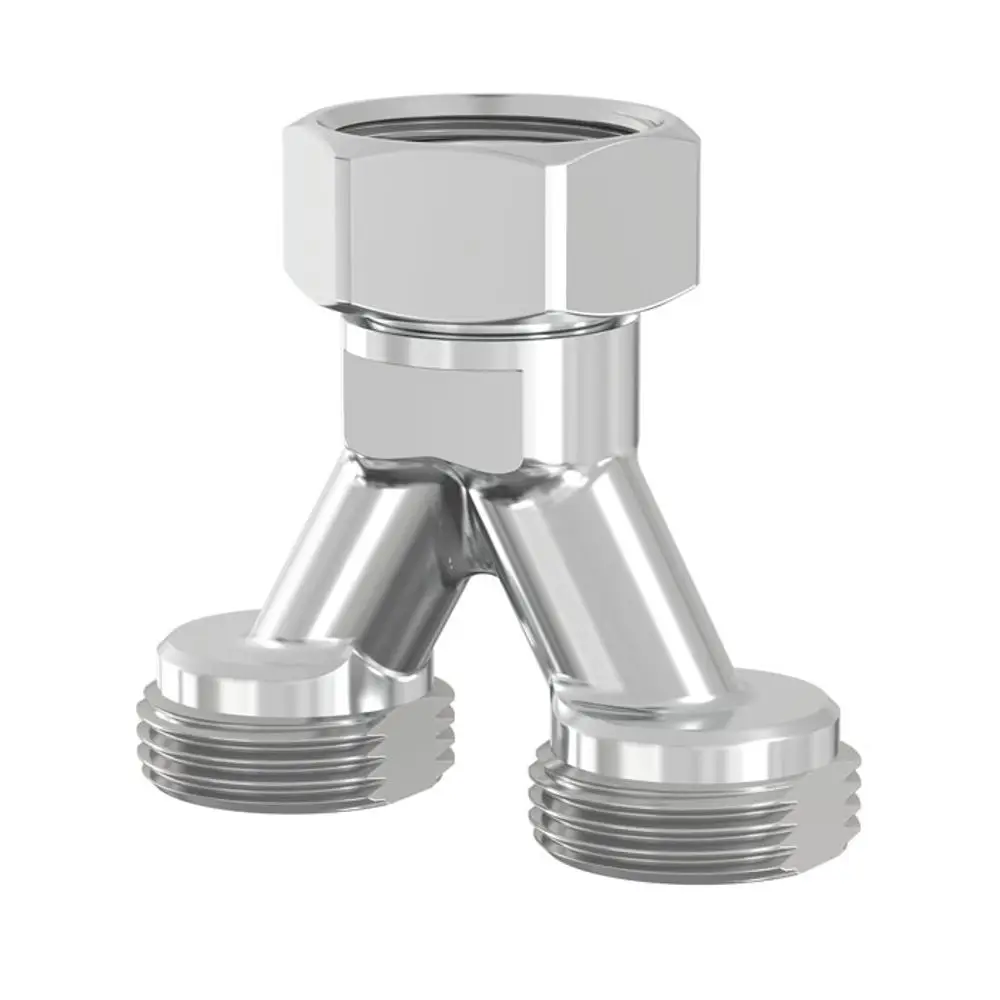

Flamco Anschlussverteiler Y-Form MS vern. G3/4a Eurok. x G3/4i EK, Achsab. 38,5mm, F10506
Hersteller: Flamco
Artikel-Nr.: F10506
EAN: 4013852264359
Verfügbar
Versand: 1-4 Werktage
zzgl. Versandkosten 5,90 €
Details anzeigen
30 Tage Rückgaberecht
Details anzeigenRaleo - Deutschlands Beste Online-Shops 2024
Wir sind Preisträger der Auszeichnung "Deutschlands beste Online-Shops" von n-tv und dem Deutschen Institut für Servicequalität (DISQ).
19,90 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen

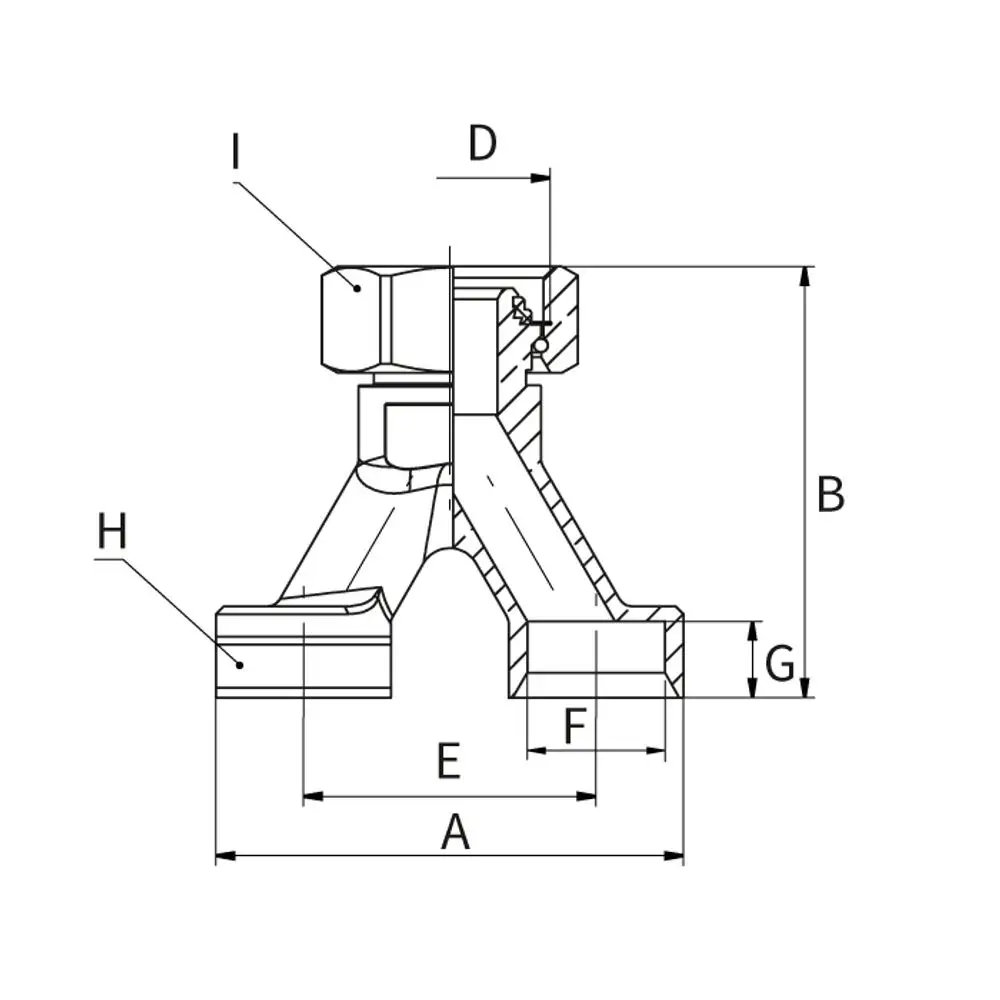

Model | Anschlussverteiler Y-Form |
Anschluss C (EK) | G 3 ⁄ 4 " M |
Anschluss D | G 3 ⁄ 4 " F |
Abmessungen [mm] A | 61,5 |
Abmessungen [mm] B | 57 |
Abmessungen [mm] E | 38,5 |
Abmessungen [mm] F (Ø) | 18,1 |
Abmessungen [mm] G | 10 |
Abmessungen [mm] H (SW) | 23 |
Abmessungen [mm] I (SW) | 30 |
- Bauteile aus Messing vernickelt
- Dichtmaterialien: EPDM
- Max. Betriebstemperatur: 110 °C Dauertemperatur, 130 °C kurzzeitig (die max. zulässige VL-Temp. der Flächenheizung ist zu beachten)
- Max. Betriebsdruck: 10 bar
- Betriebsmedium: Heizungswasser nach VDI 2035
- Nennweite: DN 20
- Nominaldruckbereich: PN 16
Beschreibung
Anschlussverteiler zur Vergrößerung der Heizfläche der System-Regelbox KOMFORT, mit Überwurfmutter SW 30 und Konus-Dichtung, elastisch dichtend, Achsabstand bei Verteilerseite 38,5 mm, SW 17 Schlüsselfläche als Montagehilfe.
| Typ | Anschluss | Abmessungen [mm] | Verpackung (St.) | Bestell- nummer | |||||||
| C (EK) | D | A | B | E | F (Ø) | G | H (SW) | I (SW) | |||
| Y-Verteiler | G 3⁄4" M | G 3⁄4" F | 61,5 | 57 | 38,5 | 18,1 | 10 | 23 | 30 | 2 / 50 | F10506 |
