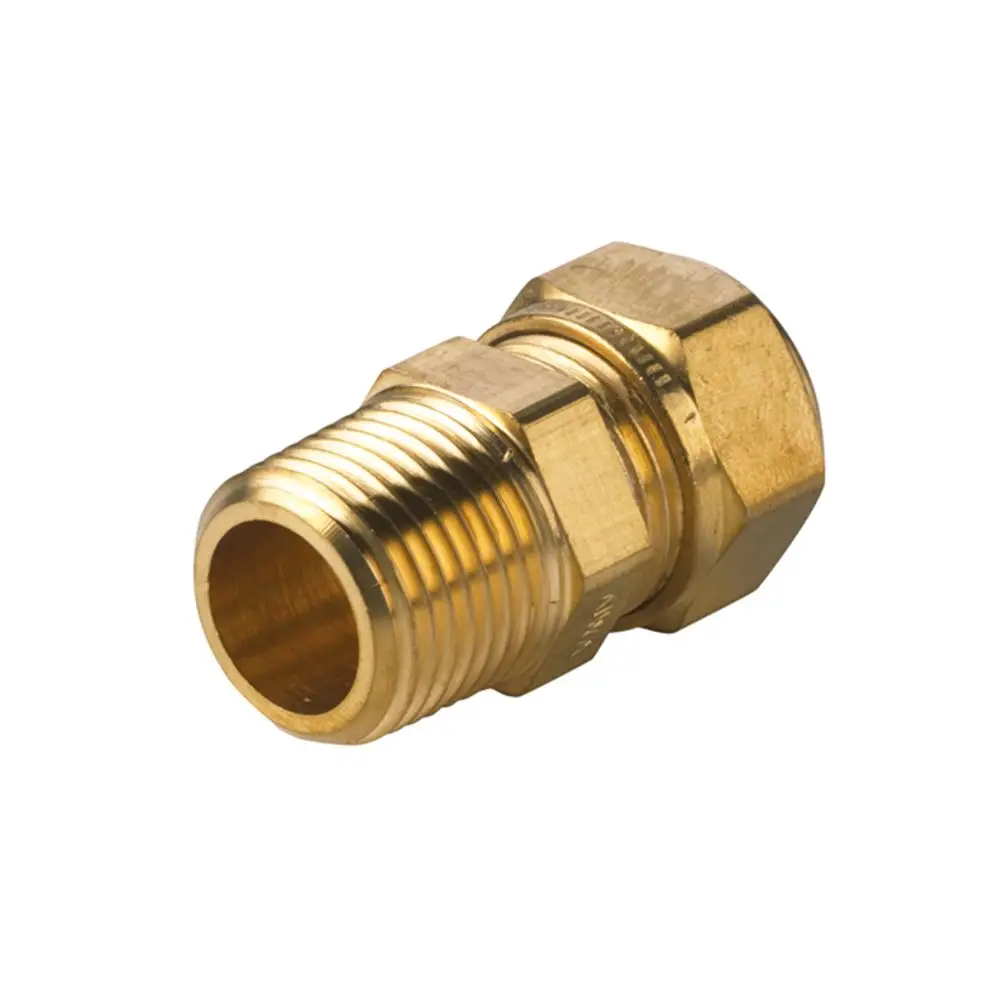

Flamco Übergang m. AG, zylindrisch VSH SUPER 10mm x G3/8a MS, 20400174
Hersteller: Flamco
Artikel-Nr.: 20400174
EAN: 4013852410411
Verfügbar
Versand: 1-5 Werktage
zzgl. Versandkosten 5,90 €
Details anzeigen
30 Tage Rückgaberecht
Details anzeigen9,90 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen

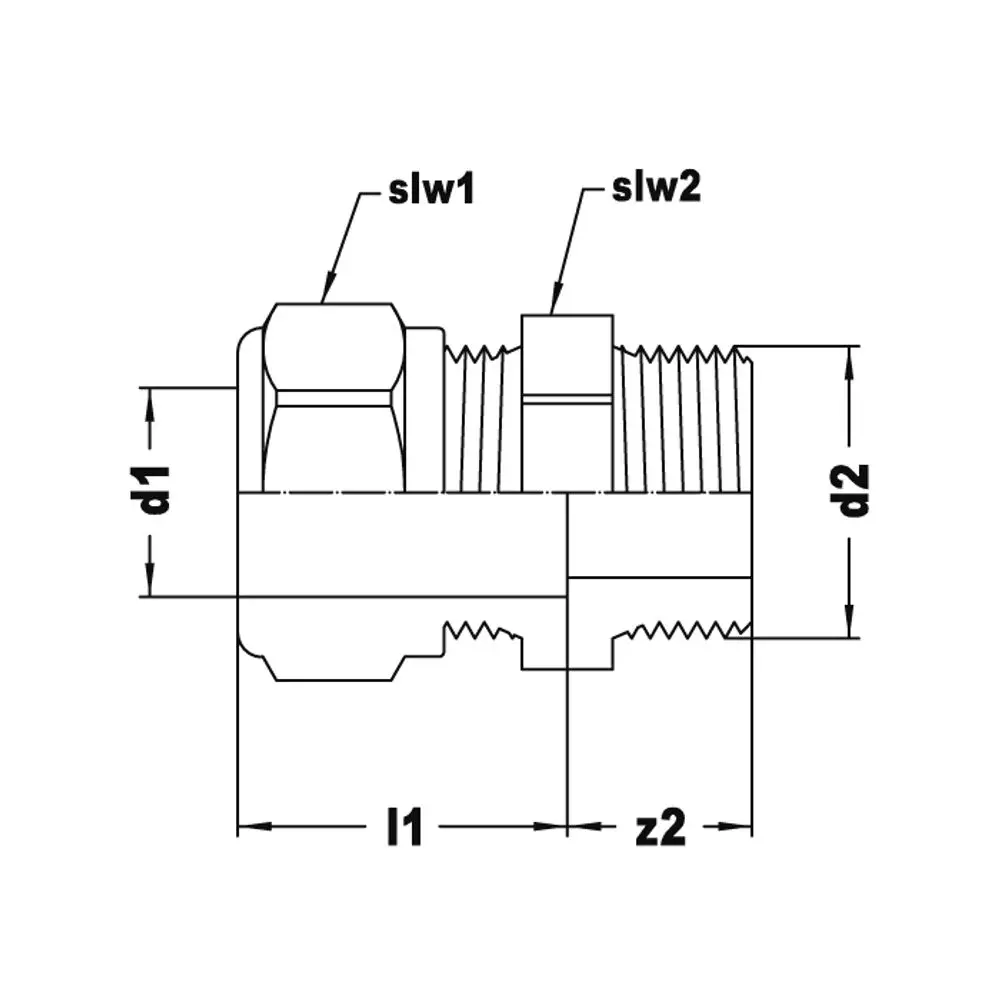

Model | Übergang mit Außengewinde S1202/302 |
Anschluss d1 [mm] | 10 |
Anschluss d2 | G 3 ⁄ 8 " M |
Abmessungen [mm] l1 | 17 |
Abmessungen [mm] z2 | 15 |
Abmessungen [mm] slw1 | 17 |
Abmessungen [mm] slw2 | 19 |
Marke | COMAP |
Produkttyp | Miscellaneous |
- Material: Messing
- Dichtmaterial: Messing
Beschreibung
Zylindrisches Außengewinde nach DIN 228-1.Nicht für Gas- und Trinkwasserinstallationen zugelassen!
| Typ | Anschluss | Abmessungen [mm] | Verpackung (St.) | Bestell- nummer | ||||
| d1 [mm] | d2 | l1 | z2 | slw1 | slw2 | |||
| Übergang M - 6 x G1/4 | 6 | G 1⁄4" M | 14 | 13 | 13 | 15 | 25/500 | 20400189 |
| Übergang M - 8 x G1/4 | 8 | G 1⁄4" M | 15 | 13 | 14 | 15 | 25/500 | 20400171 |
| Übergang M - 8 x G3/8 | 8 | G 3⁄8" M | 15 | 15 | 14 | 19 | 25/400 | 20400172 |
| Übergang M - 10 x G1/4 | 10 | G 1⁄4" M | 17 | 12 | 17 | 15 | 25/500 | 20400173 |
| Übergang M - 10 x G3/8 | 10 | G 3⁄8" M | 17 | 15 | 17 | 19 | 25/400 | 20400174 |
| Übergang M - 10 x G1/2 | 10 | G 1⁄2" M | 17 | 12 | 17 | 24 | 25/250 | 20400175 |
| Übergang M - 12 x G3/8 | 12 | G 3⁄8" M | 19 | 15 | 19 | 19 | 5/300 | 20400177 |
| Übergang M - 12 x G1/2 | 12 | G 1⁄2" M | 19 | 13 | 19 | 24 | 10/250 | 20400178 |
| Übergang M - 12 x G3/4 | 12 | G 3⁄4" M | 19 | 15 | 19 | 30 | 25/150 | 20400179 |
| Übergang M - 15 x G3/8 | 15 | G 3⁄8" M | 22 | 14 | 24 | 21 | 25/250 | 20400181 |
| Übergang M - 15 x G1/2 | 15 | G 1⁄2" M | 22 | 15 | 24 | 24 | 5/150 | 20400182 |
| Übergang M - 15 x G3/4 | 15 | G 3⁄4" M | 22 | 17 | 24 | 30 | 5/125 | 20400183 |
| Übergang M - 18 x G1/2 | 18 | G 1⁄2" M | 23 | 15 | 27 | 24 | 10/150 | 20400184 |
| Übergang M - 18 x G3/4 | 18 | G 3⁄4" M | 23 | 17 | 27 | 30 | 10/100 | 20400185 |
| Übergang M - 22 x G1/2 | 22 | G 1⁄2" M | 23 | 16 | 32 | 30 | 5/100 | 20400186 |
| Übergang M - 22 x G3/4 | 22 | G 3⁄4" M | 23 | 17 | 32 | 30 | 5/100 | 20400187 |
| Übergang M - 22 x G1 | 22 | G 1" M | 23 | 20 | 32 | 39 | 10/70 | 20400188 |
| Übergang M - 28 x G3/4 | 28 | G 3⁄4" M | 24 | 18 | 39 | 36 | 5/60 | 20400191 |
| Übergang M - 28 x G1 | 28 | G 1" M | 24 | 22 | 39 | 36 | 5/50 | 20400192 |
| Übergang M - 28 x G1 1/4 | 28 | G 1 1⁄4" M | 24 | 23 | 39 | 42 | 5/30 | 20400193 |
| Übergang M - 35 x G1 | 35 | G 1" M | 30 | 19 | 46 | 42 | 5/30 | 20400195 |
| Übergang M - 35 x G1 1/4 | 35 | G 1 1⁄4" M | 30 | 20 | 46 | 46 | 5/40 | 20400196 |
| Übergang M - 42 x G1 1/2 | 42 | G 1 1⁄2" M | 36 | 19 | 55 | 55 | 1/25 | 20400198 |
| Übergang M - 54 x G2 | 54 | G 2" M | 39 | 20 | 70 | 65 | 1/12 | 20400199 |
