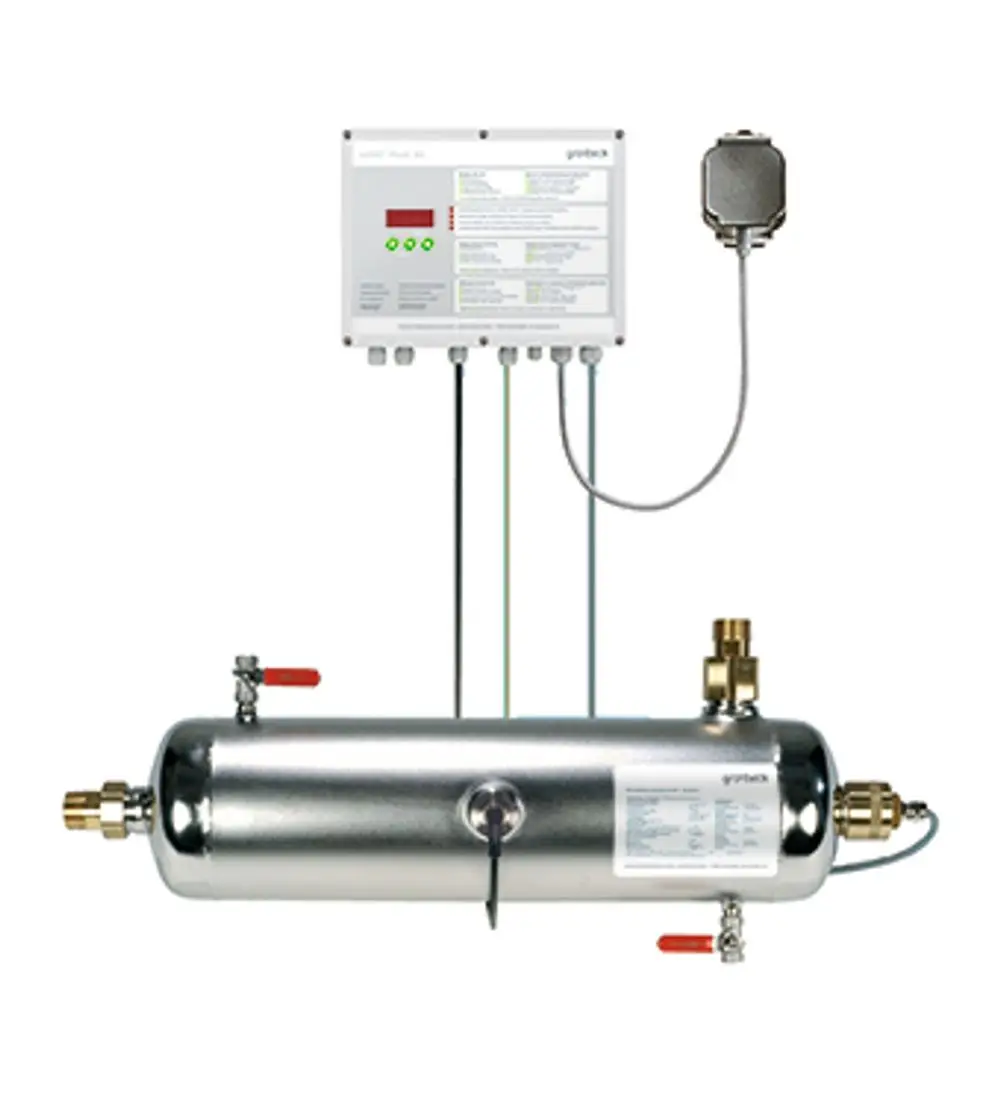

Grünbeck Desinfektionsanlage violiQ:UV20, 523000010000

Desinfektionsanlage violiQ:UV20

Durchflussleistung Qmax = 2,0 m³/h

basierend auf einer Raumbestrahlung

von mind. 400 J/m² bei einem SSK(254nm)

von max. 3,2 1/m.

        - DVGW-zertifiziert -

- Edelstahl-Druckrohr mit zentrisch

  angeordnetem UV-Strahler

- Quarzschutzrohr einfach demontierbar

- 2 Spül-/Entleerungsventile

- Strömungsverteilungseinrichtung

- UV-Sensor nach DIN 19294-3

- Elektronisches Vorschaltgerät

- Betriebs- und Einschaltzähler

- Anzeige der Bestrahlungsstärke und

  Betriebszustände

- Durchflussbegrenzer

- Sicherheitseinrichtung als Magnetventil

UV-Anlage bestehend aus:

1 UV-Druckrohr

Werkstoff           : Edelstahl W 1.4404

Einbaulage          : horizontal,

                      selbstentlüftend

Gesamtlänge mit

Verschraubung       : 795 mm

Einbaulänge mit

Verschraubung       : 560 mm

Anschluss           : R 1"

Leergewicht ca.     : 13 kg

Volumen ca.         : 10 l

Zulauftemp.         : 5 - 70 °C

Umgebungstemp. max. : 5 - 40 °C

zul. Betriebs-

druck max.          : 10 bar

Druckverlust bei

Nenndurchfluss      : 0,4 bar

Schutzart           : IP 54

1 UV-Strahler

Bezeichnung         : Hg-Amalgamstrahler

Energieaufnahme     : 65 VA

UV-Emission

bei 254 nm          : 20 W

Nutzungsdauer bis zu: 16.000 h

1 Strahlerschutzrohr

Bauart              : einseitig

                      geschlossen

Werkstoff           : reines Quarz

1 UV-Sensor

Ausführung          : nach DIN 19294-3

Messbereich         : 0-50 W/m²

1 violiQ:UV-Steuerung

Anzeigen:

Betriebsstunden, Bestrahlungsstärke,

Anzahl der Einschaltvorgänge, Betriebs-

zustand

Ausgänge:

externe Betriebs- und Störmeldung

(pot.-frei), Analogsignal (4-20 mA =

0-50 W/m²) für Bestrahlungsstärke,

geschalteter Netzausgang zum Anschluss

eines Sicherheitsventils sowie einer

Temperatur-Spülung

Abmessungen (HxBxT)   : 255x340x115 mm

Werkstoff             : ABS

Schutzart             : IP 54

Betriebsspannung      : 230 V, 50 Hz

Stromaufnahme max.    : 0,33 A

elektr. Anschluss-

leistung Gesamtanlage : 75 VA

1 Sicherheitseinrichtung

Magnetventil zum Absperren der Ablauflei-

tung (Reinwasserleitung) zur Unterbrech-

ung der Wasserentnahme bei Netzausfall

oder Störungen an der  UV-Anlage,

elektrische Ansteuerung erfolgt direkt

über die Steuerung violiQ:UV

Technische Änderungen vorbehalten!
