Grünbeck Neutralisationsanlage GENO-Neutra FNH-420-R, 410540

GENO-Neutra

FNH-420-R

Die pH-Wert geregelte Neutralisationsan-

lage GENO-Neutra FNH-420-R dient zur

Neutralisation (pH-Wert-Anhebung über

6,5) von Kondenswasser aus gas- und

ölbefeuerten Wärmeerzeugern (Brennwert-

kessel) und/oder Abgassystemen aus Alu-

minium, Edelstahl, Kunststoff, Graphit,

Glas und Keramik gemäß dem Arbeitsblatt

ATV-DVWK-A 251 und DVGW-Prüfgrundlagen.

Anlagenausführung:

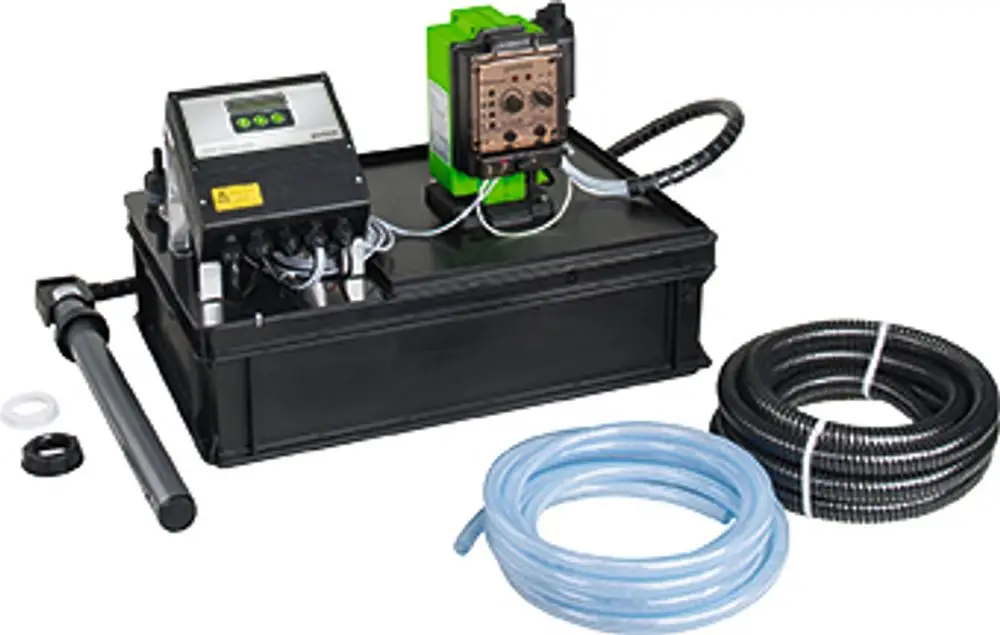

1  Neutralisationsanlage GENO-Neutra

   FNH-420-R als Kompaktanlage

   bestehend aus:

1 Neutralisationsbehälter zur Bodenauf-

  stellung

1 Kondensat Zulauf-Filtereinrichtung

3,5 Liter Aktivkohle-Füllung

1 Umwälzpumpe mit integriertem Dosier-

  ventil

1 Verteilerstrecke

  Technikkonsole mit

1 pH-Elektrode

1 Füllstandsonde mit 4 Schaltpegel

1 Förderpumpe mit Rückschlagventil

1 GENO-Neutra-matic zur Steuerung der

  Neutralisationsanlage mit

  2-Zeilen-Display zur Anzeige und Ein-

  stellung der Betriebsparameter

  pH-Wert, pH-min Alarm, pH-max Alarm,

  Kesselabschaltung mit pot. freiem

  Störmeldeausgang.

Auflagedeckel

1 GENODOS-Dosierpumpe mit Konsole zur

  Wand- oder Bodenmontage

1 Anschluss-Set zur Dosierpumpe

2 Schlauchtüllen 25 mm mit

  Überwurmutter 1"

1 Verschlusskappe 1"

3,5 m Dosierschlauch

1 Sauglanze mit integrierter Leermeldung

  u. Vorwarnung

1 Kalibrierlösung pH 7

1 Kalibrierlösung pH 4

6 m Ablaufschlauch di=12mm

5 m Schlauch gewebeverstärkt di=25mm

kpl. im Karton verpackt

Technische Daten:

Max. Neutralisationsleistung:  420 L/h

Anschluss Zulauf            :  25 DN

         Überlauf           :  25 DN

         Ablauf             :  12 DN

Höhe Zulauf-/Überlauf       :  105 mm

Max. Förderhöhe             :  3 m

Rückstauhöhe                :  115 mm

max. Kondensat-

temperatur                  :  40°C

       kurzzeitig           :  50°C

Netzanschluss               :  230V,50Hz

Schutzart                   :  IP 54

Abmessung L/B/H     [mm]    :600/400/365

Fabrikat                    : Grünbeck

Z-Nr. 42821
