Grünbeck Umkehrosmose AVRO 125 TS, 752105

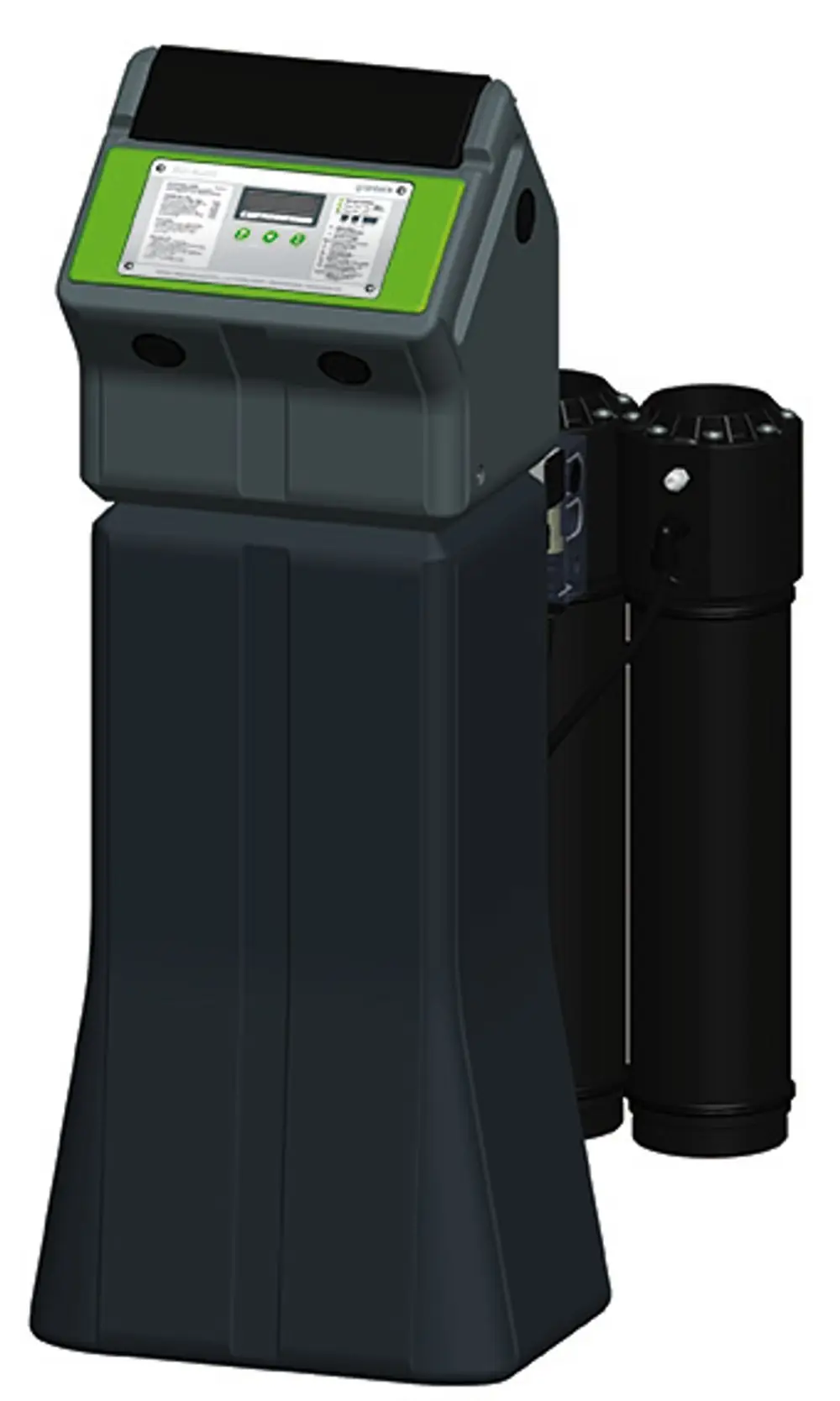

Umkehrosmose AVRO 125 TS

Anschlussfertiges Kompaktgerät,

komplett mit Permeatspeicher und

Druckerhöhung, zur Entsalzung von

Trinkwasser gemäß Trinkwasserver-

ordnung, nach dem Prinzip der umge-

kehrten Osmose ohne vorgeschaltete

Enthärtungsanlage oder Antiscaling-

Dosierung arbeitend.

Die Membrane teilt das Wasser in die

Teilströme Permeat und Konzentrat.

Ein Teil des Konzentrates wird dem

Speisewasser zugeführt und sorgt

somit für eine gleichmäßige Über-

strömung der Membrane und erhöht die

Wirtschaftlichkeit. Gleichzeitig wird

der Konzentratstrom über ein AVRO-

Behandlungsmodul gefahren. Hier

werden über den angelegten Gleich-

strom an der Kathode Impfkristalle

gebildet. Diese werden mit dem

Restkonzentrat ausgeschwemmt,

sodass die Umkehrosmosemembrane

sicher gegen Verblockung geschützt

ist.

Aufbau:

1 Mikroprozessorsteuerung mit LCD-

  Anzeigefeld zur Meldung der Funktion

  und des Wartungsintervalls mit pot.-

  freier Sammelstörmeldung. Im

  Schaltkasten ist das Leistungsteil

  für die Hochdruckpumpe eingebaut.

1 Trennschieberpumpe aus Messing mit

  Motor als Hochdruckpumpe zur

  Versorgung der Membrane

1 Ultra-Low-Energie-Umkehrosmose-

  membrane eingebaut in Druckrohr aus

  hochfestem PE

1 AVRO-Behandlungsmodul eingebaut in

  ein Druckrohr aus druckfestem PE

1 Ventilblock mit Regel- und Magnet-

  ventilen zur Einstellung der

  Konzentratmenge, Wassermesser zur

  Messung der Permeat- und

  Konzentratmenge

  Verrohrung zwischen Pumpe und

  Umkehrosmosemembrane mit hoch-

  druckbeständigen Schläuchen aus PA

1 hochwertiges Standgehäuse mit

  integriertem Permeattank und zur

  Aufnahme der technischen Komponenten

1 druckgesteuerte Drucksteigerungs-

  pumpe mit Druckmembranspeicher

1 GENO-Feinfilter, kpl. montiert

  im Anlagenzulauf

1 Einbau- und Betriebsanleitung

Technische Daten:

Anschlussnennweite

  Einspeisewasser      :  1/2" AG

  Permeatableitung     :  1/2" AG

  Konzentratableitung  :  1/2" AG

Einspeisewasser

  Gesamtsalzgehalt NaCl:  1.000 ppm

  Zulaufdruck min./max.:  2,5/5,0 bar

  Temperatur min./max. :  10/30 °C

Permeatleistung bei

Einspeisewasser-

   Temperatur 15°C     :  125 l/h

Permeatleistung/Tag

(max. 24 h) max.       :  3.000 l

Salzrückhalt           :  95-99 %

Umgebungstemperatur

min./max.              :  5/35 °C

Leistung Druck-

steigerungspumpe       :  300 l/h

                          bei 3,5 bar

                          bzw.

                          1.200 l/h

                          bei 1,0 bar

Permeatvorlage ca.     :  38 l

Betriebsdruck max.     :  16 bar

Elektrische

Anschlussleistung      :  0,7 kW

Stromanschluss         :  230 V,50 Hz

Stromstärke            :  16 A

Breite                 :  600 mm

Tiefe                  :  600 mm

Höhe                   :  1.130 mm

Erf. Raumhöhe mind.    :  1.500 mm

Kanalanschluss         :  DN 50

Betriebsgewicht ca.    :  85 kg
