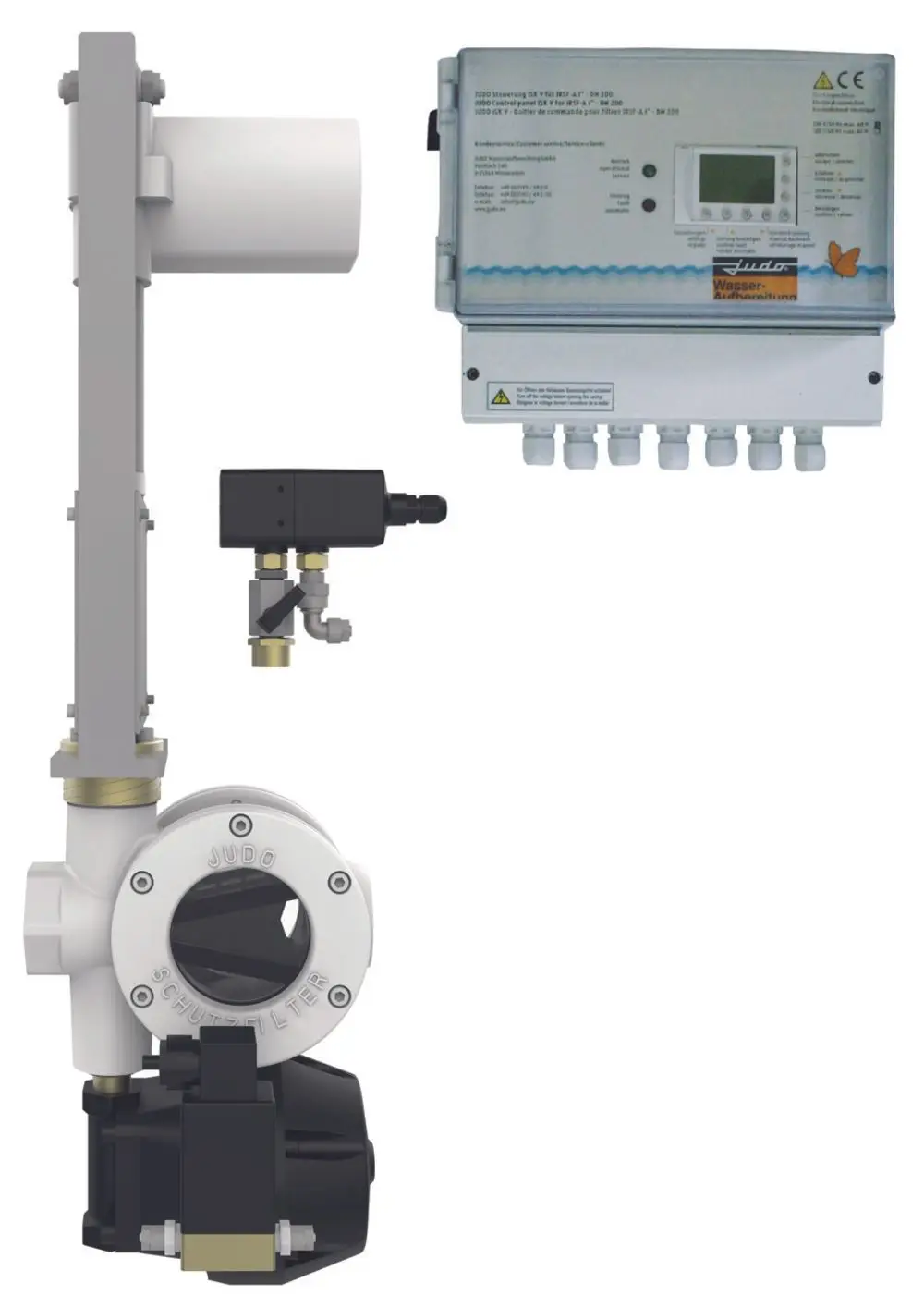

JUDO Automatik-Rückspül-Schutzfilter - JRSF-ATP 2'' 320 ym potenzialfrei, 8310086

JUDO JRSF-ATP 2" 320 µm potenzialfrei
Automatik-Rückspül-Schutzfilter (zeit- und differenzdruckgesteuert)

Zur Filtration von feinkörnigen und festen Verunreinigungen im Wasser, die als Belüftungselemente Korrosionen in wasserführenden Rohrleitungen auslösen und zu Funktionsstörungen an Kontroll- und Regelorganen führen können.

Lieferumfang: Gehäuse aus hochwertigem Grauguss (PN 10); Gewindeanschluss nach DIN EN 10226-1 BSPT; innen und außen korrosionsbeständig mit Kunststoff beschichtet; Schaugläser beiderseits; zwei Filterkammern mit je einem Dauerfiltereinsatz (Filter-/Stützgewebe aus Edelstahl); Mehrwegeventil mit Linearantrieb zur automatischen Ansteuerung der Betriebs- und Rückspülstellungen; Differenzdruckschalter; Membranspülventil mit angebautem Vorsteuer-Elektromagnetventil (Steuermedium Wasser oder Druckluft 4 bar - 7 bar); SPS-Steuerung mit potenzialfreier Stör- und Rückspülmeldung; Spannungsversorgung (230 V/50 Hz) über Anschlusskabel (ca. 1,4 m) mit Stecker.

Steuerungsart: Automatische differenzdruckgesteuerte Rückspülung (über einstellbaren Differenzdruckschalter) mit Zeitvorrangschaltung über Wochenschaltuhren oder Intervall sowie manuell auslösbare Rückspülung.


Technische Daten
Rohranschluss: 2"
Innengewinde
Nenndurchfluss bei 0,2 bar Druckverlust: 15 m³/h
Nenndurchfluss bei 0,5 bar Druckverlust: 22 m³/h
Betriebsdruck max.: 10 bar
Steuermedium: Druckluft oder Wasser
Steuerdruck min.: 4 bar
Steuerdruck max.: 7 bar
Wassertemperatur max.: 30 °C
Umgebungstemperatur max.: 30 °C
Spannungsversorgung: 230 V/50 Hz
Maschenweite: 320 µm
Maschenweite: 0,32 mm

Abmessungen
Einbaulänge: 233 mm


Modell JRSF-ATP 2" 320 µm potenzialfrei
