JUDO JRSF-ATP DN 100 100 µm potenzialfrei
Automatik-Rückspül-Schutzfilter (zeit- und differenzdruckgesteuert)

Zur Filtration von feinkörnigen und festen Verunreinigungen im Wasser, die als Belüftungselemente Korrosionen in wasserführenden Rohrleitungen auslösen und zu Funktionsstörungen an Kontroll- und Regelorganen führen können.

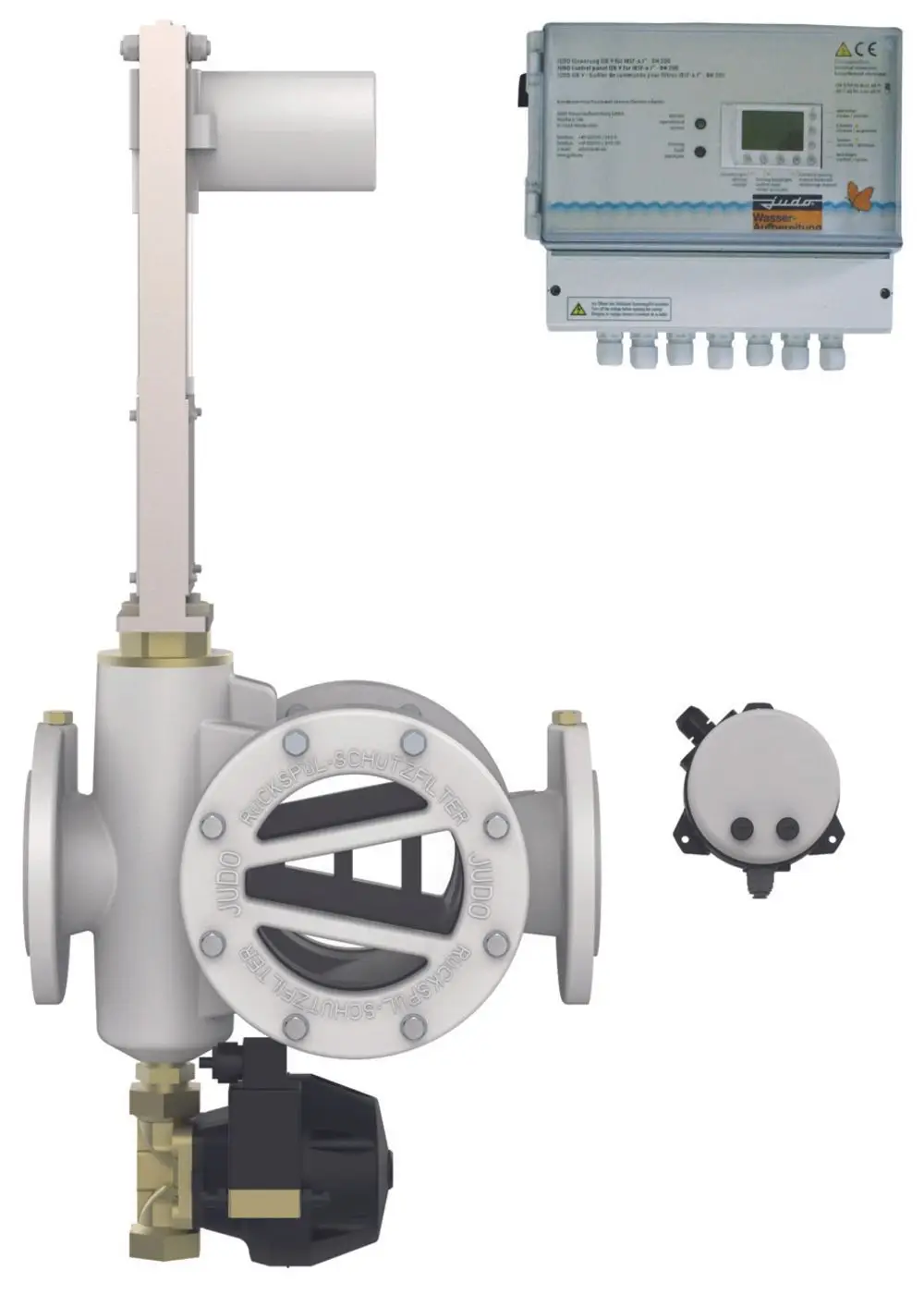

Lieferumfang: Gehäuse aus hochwertigem Grauguss (PN 10); mit zwei Anschlüssen ¼" IG für Differenzdruckmanometer; Flanschanschluss nach DIN EN 1092-2; innen und außen korrosionsbeständig mit Kunststoff beschichtet; Schaugläser beiderseits; zwei Filterkammern mit je einem Dauerfiltereinsatz (Filter-/Stützgewebe aus Edelstahl); Mehrwegeventil mit Linearantrieb zur automatischen Ansteuerung der Betriebs- und Rückspülstellungen; Differenzdruckmanometer mit Schaltkontakten; Membranspülventil mit angebautem Vorsteuer-Elektromagnetventil (Steuermedium Druckluft 5,5 bar - 7 bar); SPS-Steuerung mit potenzialfreier Stör- und Rückmeldung; Spannungsversorgung (230 V/50 Hz) über Anschlusskabel (ca. 1,4 m) mit Stecker.

Steuerungsart: Automatische differenzdruckgesteuerte Rückspülung (über einstellbaren Schaltkontakt des Differenzdruckmanometers) mit Zeitvorrangschaltung über Wochenschaltuhren oder Intervall sowie manuell auslösbare Rückspülung.


Technische Daten
Rohranschluss: DN 100
Nenndurchfluss bei 0,2 bar Druckverlust: 51 m³/h
Nenndurchfluss bei 0,5 bar Druckverlust: 72 m³/h
Betriebsdruck max.: 10 bar
Steuermedium: Druckluft
Steuerdruck min.: 5,5 bar
Steuerdruck max.: 7 bar
Wassertemperatur max.: 30 °C
Umgebungstemperatur max.: 30 °C
Spannungsversorgung: 230 V/50 Hz
Maschenweite: 100 µm
Maschenweite: 0,1 mm

Abmessungen
Einbaulänge: 414 mm


Modell JRSF-ATP DN 100 100 µm potenzialfrei
