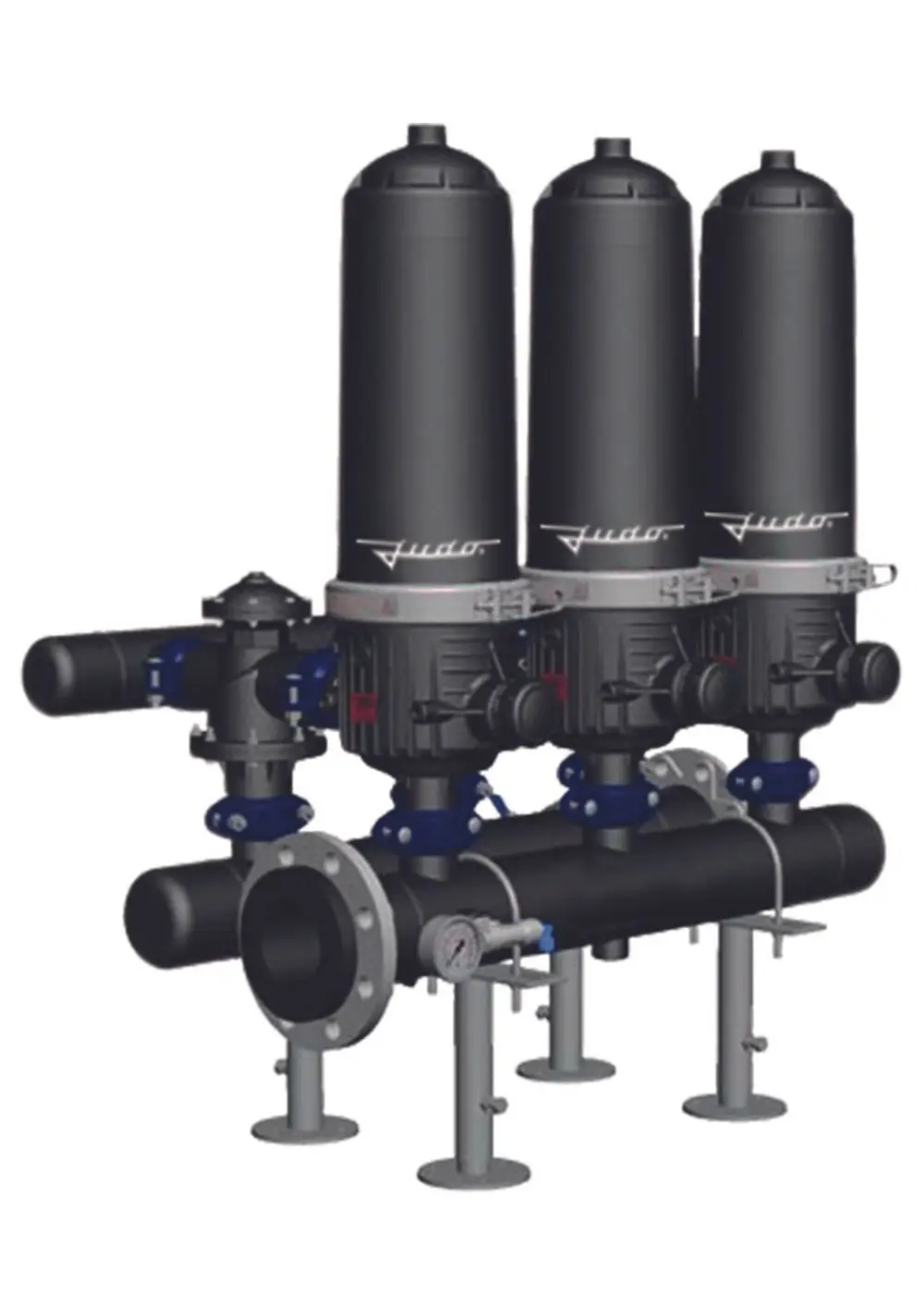

JUDO Multiflex Disc Filter - JMDF 2, 8312002

JUDO JMDF 2
Multiflex Disc Filter

Zur Filtration von feinkörnigen und festen Verunreinigungen von Brauchwasseranwendungen.
Die Filtration findet an gepressten Filterscheiben von außen nach innen statt. Die hocheffiziente Rückspülung (0,5 - 1 % der Filtratleistung) erfolgt von innen nach außen unter Öffnung der Filterscheibenpressung und deren Rotation im tangential gerichteten Spülwasserstrom. Modularer Aufbau, jederzeit erweiterbar.

Lieferumfang: Automatisch rückspülendes Filtersystem mit 48 m³/h Filterleistung; Filtersystem mit 2 Stk. kombinierbaren Multiflex-Filterelementen; Gehäuse aus glasfaserverstärktem PE; variabel umrüstbare Filterfeinheiten von 20 - 200 μm (Standard Filterfeinheit 130 μm); je einem 2" 3-Wege Ventil pro Filterelement zur automatischen Rückspülung mittels Zeit- und Differenzdrucksteuerung, manuelle Auslösung möglich; Verteilerrohr aus HDPE; Filtersteuerung; Spannungsversorgung 230 V/50 Hz.


Technische Daten
Rohranschluss: DN 80
Nenndurchfluss: 48 m³/h
Rückspülleistung: 9 m³/h
Spülwasserbedarf: 2,5 l/s
Rückspülvolumen je Filterelement min. ca.: 75 l
Rückspülvolumen je Filterelement max. ca.: 112 l
Betriebsdruck max.: 10 bar
Rückspüldruck min.: 1,5 bar
Wassertemperatur max.: 60 °C
Spannungsversorgung: 230 V/50 Hz
Anzahl der Filterelemente: 2 Stk.
Filterfeinheit: 130 µm
Filterfeinheit: 0.13 mm


Abmessungen
Einbaulänge: 745 mm
Tiefe: 700 mm
Höhe: 1.085 mm

Modell JMDF 2
