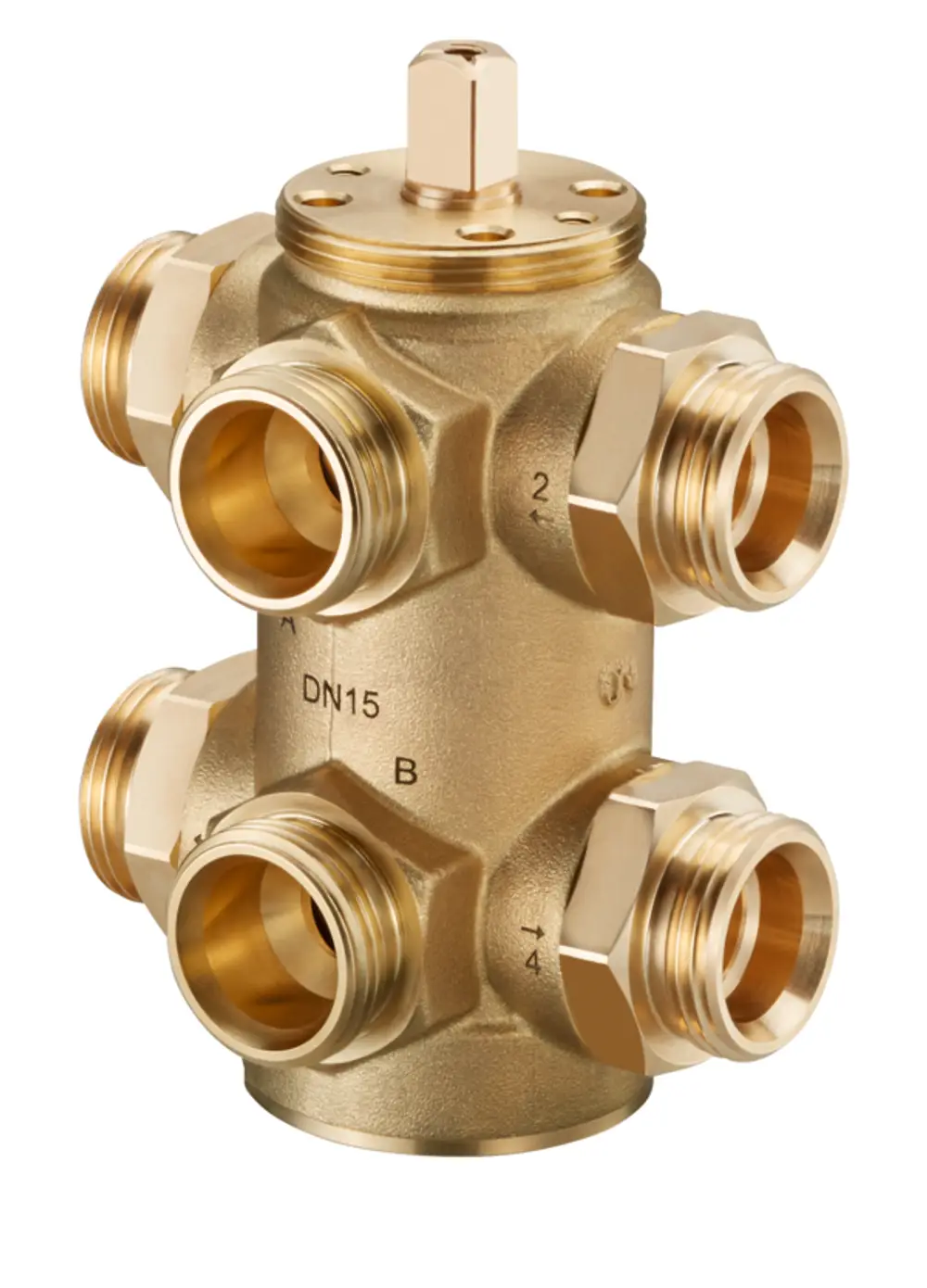

OVENTROP Sechswegekugelhahn Optibal W6 PN 16, DN 15, Außengewinde mit Eurokonus, Kvs: 3.2, 1132004

Sechswegekugelhahn für kombinierte Heiz- und Kühlanlagen. Zum Umschalten zwischen Heiz- und Kühlbetrieb in 4-Leiter Systemen, zum Beispiel Heiz- / Kühldecken oder Gebläsekonvektoren (Fan Coil Units).Der Sechswegekugelhahn besteht aus zwei 3-Wege-Kugelhähnen, die in einem Gehäuse und über eine gemeinsame Drehachse miteinander verbunden sind. Er übernimmt die Aufgabe von vier Durchgangsventilen. Dadurch wird Material- und Installationsaufwand wesentlich reduziert.Im Drehwinkel zwischen Heiz- und Kühlstellung liegt eine Schließzone um eine vollständige Trennung des Heiz- und Kühlkreislaufs zu gewährleisten. Durch Markierungen am Spindelende ist die Stellung auch bei abgenommenen Antrieb sichtbar.Befestigung: M5 Gewindebohrung an der Unterseite der ArmaturNennweite: DN15Anschlussgröße: Außengewinde G3/4 mit Eurokonus nach EN 16313, Achsabstand 50 mmTechn. Daten- Betriebstemperatur: 0...90 C- Druckstufe: PN16- Differenzdruck: max. 2 bar- Durchflusskennlinie: linearKvs-Werte:- Heizbetrieb: 3,2- Kühlbetrieb: 3,2Reduzierte Kvs-Werte mit Kvs-Blenden, Art.-Nr. 1132020 (Zubehör)- Heizbetrieb: wahlweise 2,5 / 1,6 / 1,0 / 0,63 / 0,4 oder 0,25- Kühlbetrieb: wahlweise 2,5 / 1,6 / 1,0 / 0,63 / 0,4 oder 0,25Kvs-Blenden können nur lagerichtig eingebaut werden und gewährleisten so eine quasi lineare KennlinieAntrieb und AnsteuerungZur Verwendung mit Oventrop Aktor R ST L Drehantrieb, Art.-Nr. 1132030 (Zubehör)- Anschluss: M40 x 1.5Ansteuerung über 0...10 V Stellsignal- Kühlbetrieb: 0...4 V- Schließzone: 4...6 V- Heizbetrieb: 6...10 VAnsteuerung über 2-Punkt Stellsignal- Kühlbetrieb: 0 V- Heizbetrieb: 10 V oder 24 VMaterial- Gehäuse: EZB Messing, roh- Kugel: Rotguss, glatt gedreht- Spindel: Rotguss- Spindelabdichtung: EPDM O-Ring- Kugelsitz: PTFE / EPDM Abdichtung
