Resideo Druckregler DR300 aus Kugelgraphitguss DN 100, A, DR300-100A

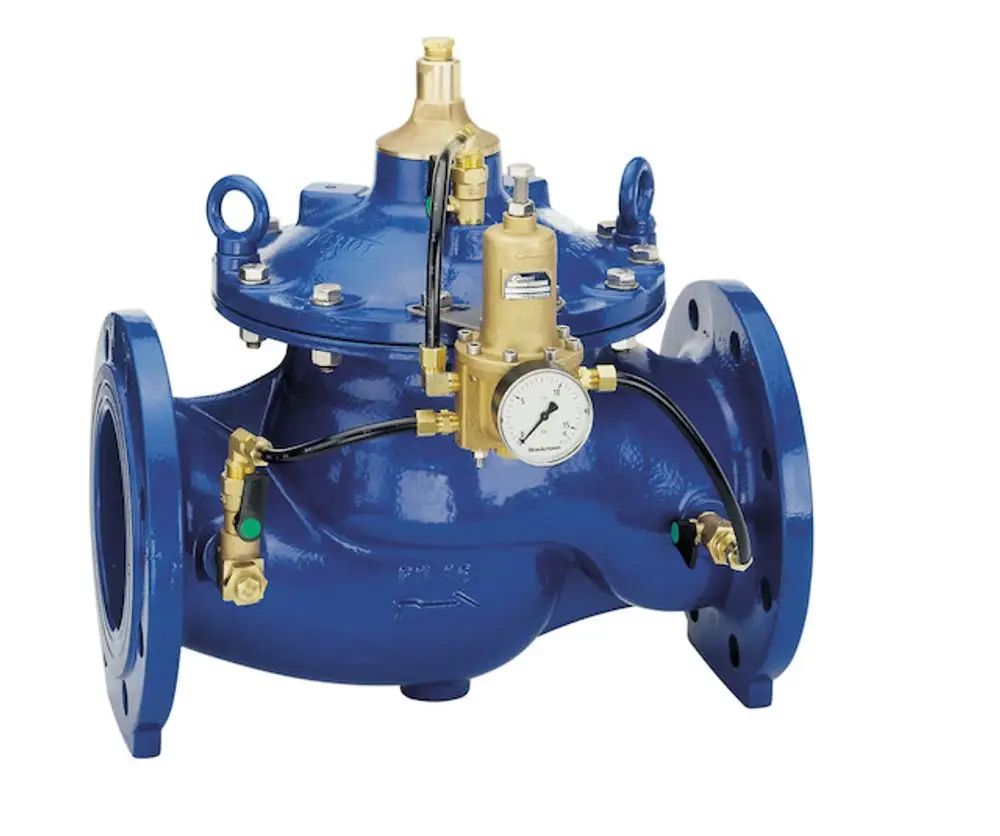

Resideo Druckregler DR300

Der Resideo Druckregler DR300 ist eine kompakte Einheit, die sich besonders für den Einbau in engen Einbauverhältnissen eignet, z. B. in Schächten. Er ist mit einer Hilfssteuerung ausgestattet und wird eigenmediumgesteuert verwendet, um variablen Eingangsdrücken konstant entgegenzuwirken. Schwankende Durchflussmengen und Eingangsdrücke haben keinen Einfluss auf den eingestellten Nachdruck.

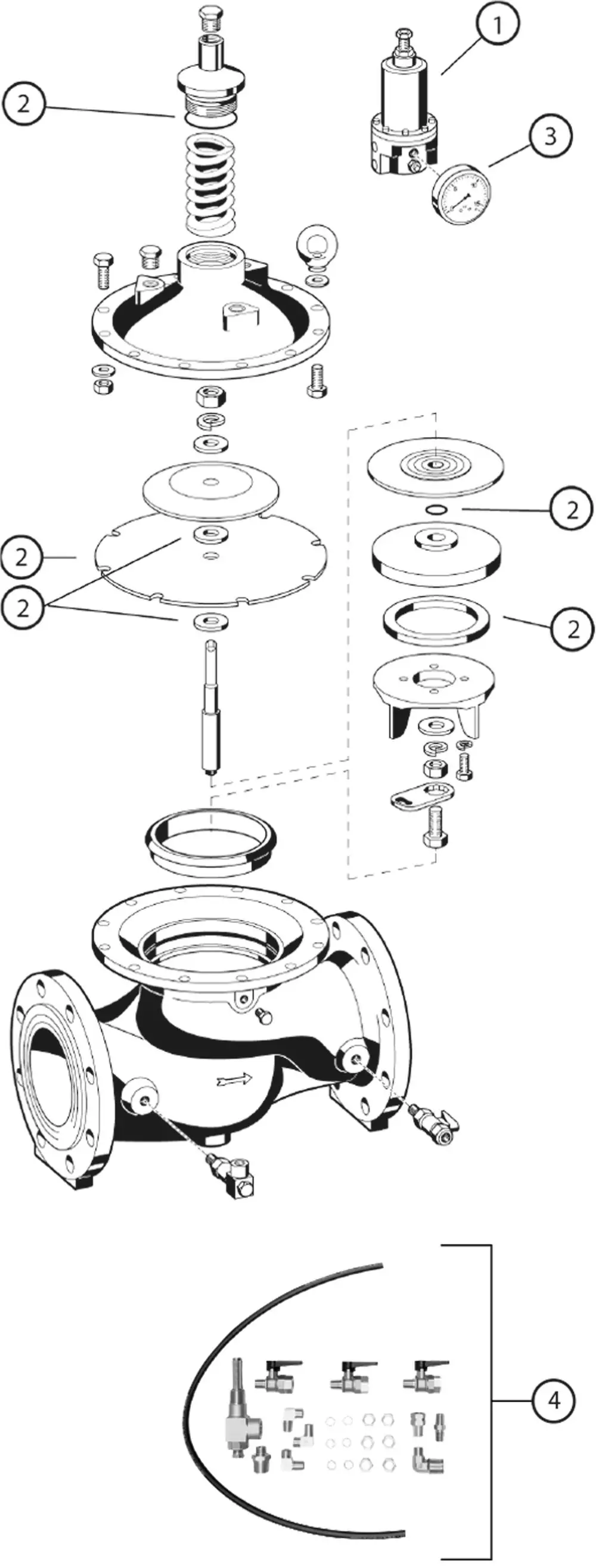

Der Druckregler ist mit einem Gehäuse, Deckel und Membranteller aus Kugelgraphitguss (ISO 1083) ausgestattet. Der Ventilsitz, die Druckfeder und die Steuerstange bestehen aus Edelstahl. Die Membrane (gewebeverstärkt) sind aus NBR gefertigt und die Dichtungen aus NBR und EPDM. Der Regulierkegel besteht aus Rotguss und die Steuerleitungen aus hochwertigem Kunststoff. Das Gehäuse, der Deckel und der Membranteller sind innen und außen pulverbeschichtet. Das integrierte Entlüftungsventil und das Pilotventil aus Messing mit Manometer sind weitere Merkmale des Druckreglers.

Der Resideo Druckregler DR300 ist eine wartungspflichtige Armatur gemäß DIN EN 806-5. Er ist für den Einsatz mit Trinkwasser vorgesehen. Die Ausführung erfolgt mit Flanschen PN 16 nach ISO 7005-2 und DIN EN 1092-2. Die Nennweite beträgt DN 100 und der Nenndurchmesser 4 Zoll. Der Kvs-Wert liegt bei 167 und der Nenndruck bei PN 16. Das Gehäuse besteht aus Sphäroguss und die Anschlüsse sind als Flanschen ausgeführt. Der reduzierte Druck kann zwischen 3 bar und 15 bar eingestellt werden und die maximale Mediumtemperatur beträgt 80 Grad Celsius. Es handelt sich um eine baugleiche Variante des ehemaligen Honeywell Artikels.

Fabrikat: Resideo
Typ: Braukmann
