Resideo Druckunabh. Regelv. Kombi-PICV DN25, PN16, 180-2000 l/h, 18-600 kPa, V5007TZ20252000
Raleo - Deutschlands Beste Online-Shops 2024
Wir sind Preisträger der Auszeichnung "Deutschlands beste Online-Shops" von n-tv und dem Deutschen Institut für Servicequalität (DISQ).
69,90 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Hersteller | Resideo |
Artikelnummer | V5007TZ20252000 |
Oberfläche | unbehandelt |
Anschluss 1 | Innengewinde Gas zylindrisch (BSPP) |
Anschluss 2 | Innengewinde Gas zylindrisch (BSPP) |
Betriebsgerät | dynamisch |
Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
Werkstoff des Gehäuses | Messing |
Druckstufe Artikel | PN 16 |
Nenninnendurchmesser | DN 25 |
L / B / H (mm) | 105 / 120 / 80 |
Gewicht (Kg) | 0,6 |
Resideo Druckunabh. Regelv. Kombi-PICV

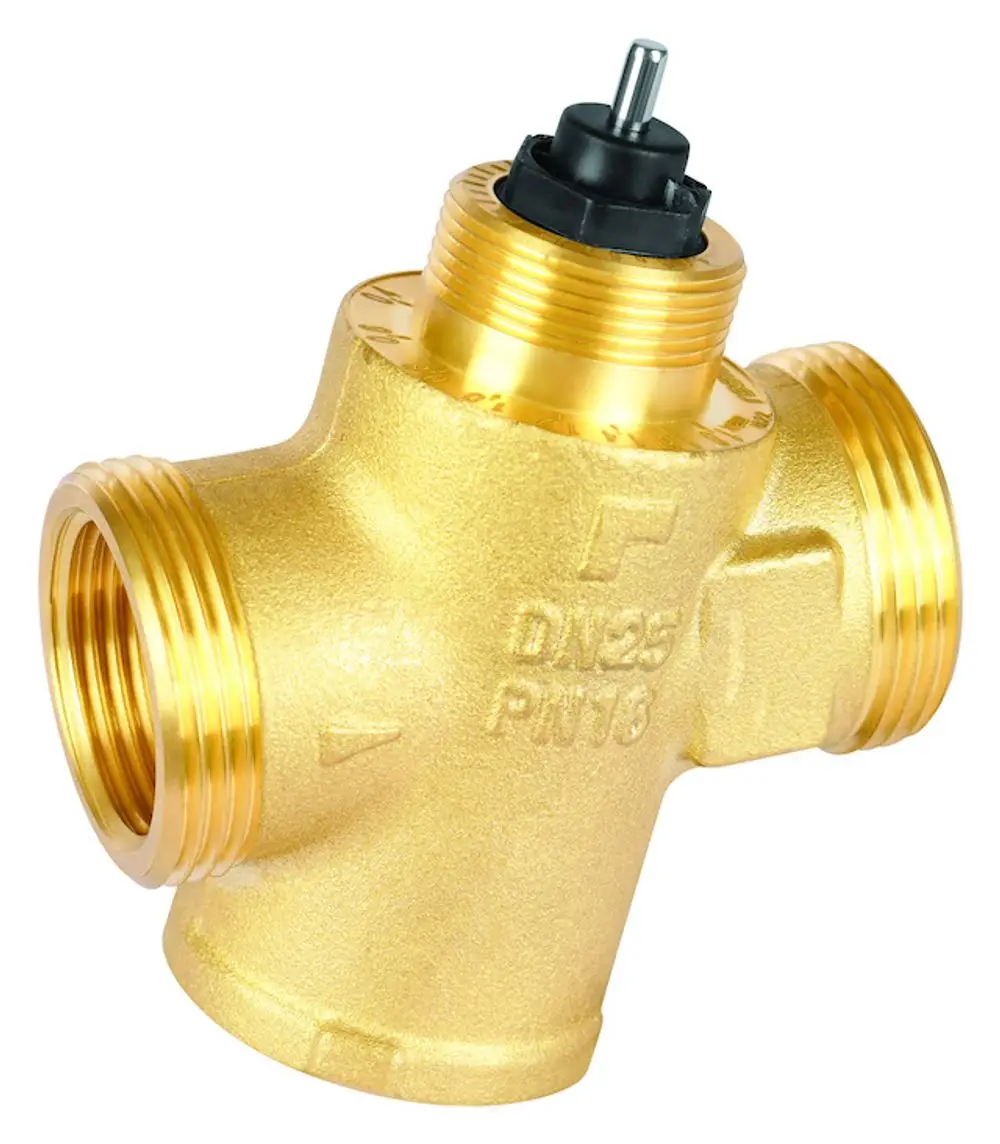

Resideo Druckunabhängiges Regelventil Kombi-PICV
Das druckunabhängige Regelventil V5007 vereint einen Durchflussregler und einen Vollhub-Temperaturregler mit voller Ventilautorität in einem Ventil. Das mit einem Stellantrieb ausgestattete Kombi-PICV bietet eine modulierende Vollhub-Temperaturregelung.
Es eignet sich für die Verwendung in Anlagen mit variablem und konstantem Durchfluss. Die Ventile können in Anlagen mit konstantem Durchfluss (ohne Stellantrieb) als konstanter Durchflussbegrenzer oder in Anlagen mit variablem Durchfluss als druckunabhängiges Regelventil eingesetzt werden.
Das V5007 wird üblicherweise für den Abgleich und die Temperaturregelung von Gebläsekonvektoren und Kühldecken verwendet. Das Kombi-PICV ist auch für den Einsatz in Einrohr-Heizungsanlagen geeignet.
Merkmale:
- Automatischer Ausgleich des Differenzdrucks
- Präzises, druckunabhängiges Durchflussverhalten
- Höchstes Energie-Einsparpotenzial dank effizienter Energieübertragung und minimierter Pumpendrehzahl

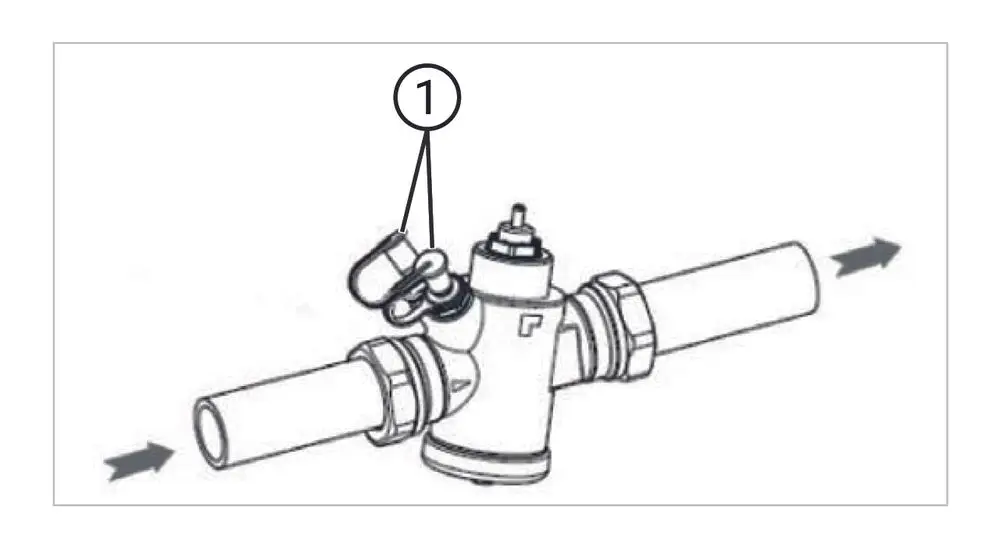

- Messmöglichkeit zum Ermitteln des optimalen Sollwerts für die Pumpe
- Versionen mit oder ohne Messanschlüsse erhältlich
- Weniger Bewegungen der Stellantriebe, da Druckschwankungen die erforderliche Temperatur nicht beeinflussen
- Keine komplexe Berechnung für die Auswahl nötig
- Kein Abgleichverfahren für die Inbetriebnahme nötig
- Gleichprozentige Kennlinie bei Verwendung eines modulierenden Stellantriebs
- Breiter Einsatzbereich
- Baugrößen von DN15 bis DN50 bedienen sämtliche gängige Baugrößen von Gebläsekonvektoren
- Zahlreiche Versionen zur Unterstützung von standardmäßigen sowie niedrigen und hohen Durchflussanforderungen
- Deckt den hydraulischen Abgleich und die Temperaturregelung in einem Ventil ab und senkt so die Montagekosten
- Einfache Inbetriebnahme
- Voreinstellung mit aufgeprägter Durchflussskala, die den voreingestellten Wert direkt in Litern pro Stunde angibt
- Voreinstellung mit Standard-Werkzeug (Gabelschlüssel)
- Abgleichen einer Anlage, auch wenn diese nur teilweise in Betrieb genommen wird
- Wartungsfreundlich
Technische Daten:
| Medium | Wasser, mit max. 50% Glykol nach VDI 2035 |
|---|---|
| Werkstoff des Gehäuses | Messing |
| Kvs-Wert | 5,16 |
| Ventilhub | 6 mm |
| Durchflussmenge | 180 - 2000 l/h |
| Differenzdruck | 18 - 600 kPa |
| Mediumtemperatur | -10°C - 120°C |
| Nenndruck | PN 16 |
| Ausführung | mit Innengewinde/Außengewinde |
| Nennweite | DN 25 |
| Fabrikat | Resideo |
| Typ | Braukmann |
