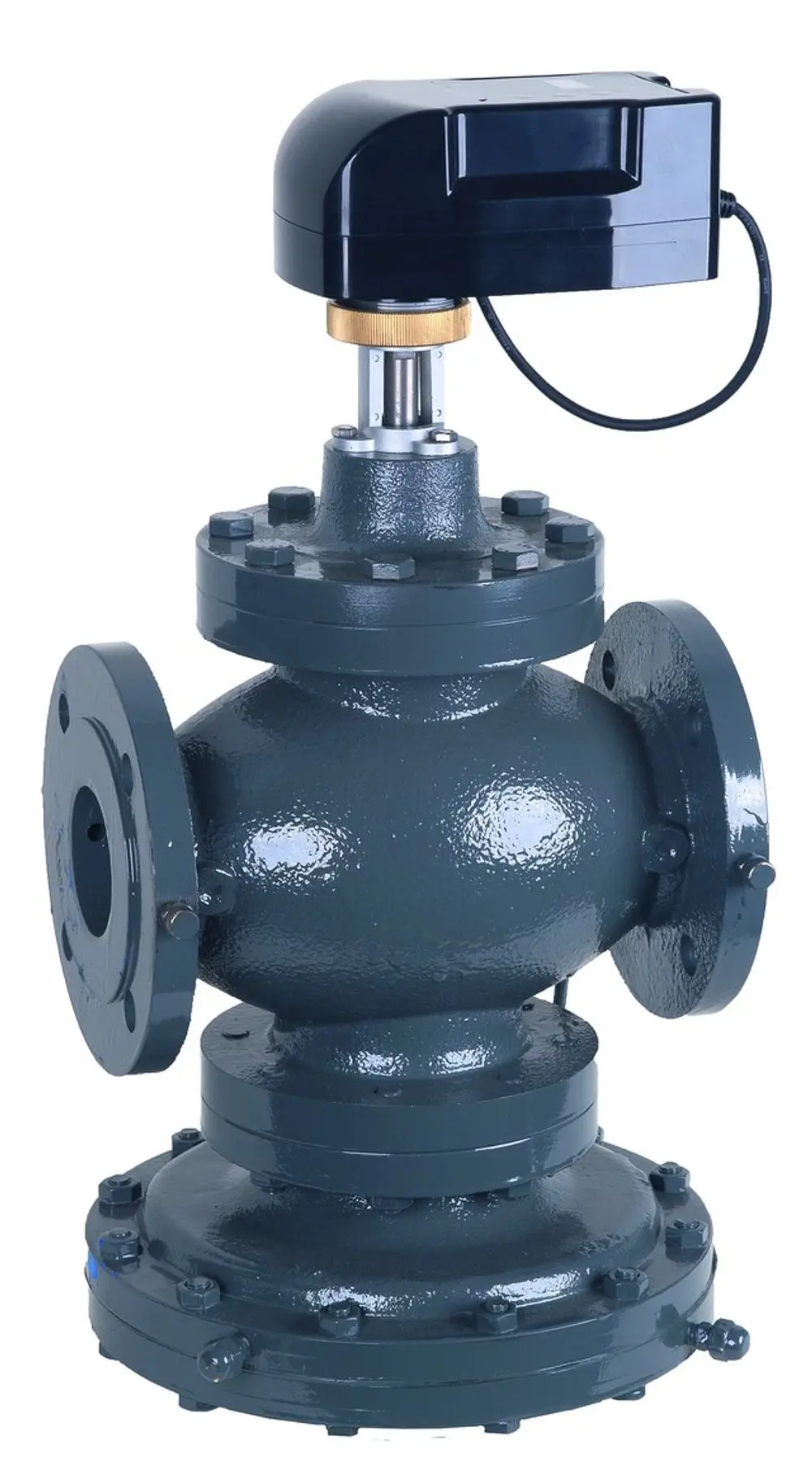

Resideo Druckunabh. Regelventil Kombi-QM GG DN100 5500-55000l/h 30-600kPa, V5006TF1100
4.899,00 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Hersteller | Resideo |
Artikelnummer | V5006TF1100 |
Oberfläche | lackiert |
Anschluss 1 | Flansch |
Anschluss 2 | Flansch |
Betriebsgerät | dynamisch |
Werkstoffgüte | Gusseisen GG 25 (GJL-250) |
Werkstoff des Gehäuses | Gusseisen |
Druckstufe Artikel | PN 16 |
Druckstufe Flansch | PN 16 |
Nenninnendurchmesser | DN 100 |
L / B / H (mm) | 352 / 560 / 565 |
Gewicht (Kg) | 74 |
Resideo Druckunabh. Regelventil Kombi-QM
Resideo Druckunabh. Regelventil Kombi-QM
Das V5006 Kombi-QM ist ein druckunabhängiges voreinstellbares Regelventil. Es vereint einen Durchflussregler und einen Vollhub-Temperaturregler mit voller Ventilautorität in einem Ventil.
Das Kombi-QM bietet in Verbindung mit einem Stellantrieb eine Vollhub-Temperaturregelung. Es eignet sich für die Verwendung in Anlagen mit variablem und konstantem Durchfluss.
Ohne Stellantrieb können die Ventile als Durchflussbegrenzer zur Regelung eines konstanten Durchflusses eingesetzt werden. In Verbindung mit einem Stellantrieb dienen die Kombi-QM als druckunabhängiges Regelventil zur variablen Durchflussregelung.
Das V5006 Kombi-QM wird üblicherweise für den Abgleich und die Temperaturregelung von Gebläsekonvektoren, Klimageräten, Kühldecken und Einrohr-Heizungsanlagen eingesetzt.
Technische Daten:
| Medium | Wasser, mit max. 50 % Glykol nach VDI 2035 |
|---|---|
| Werkstoff des Gehäuses | Grauguss |
| Durchflussmenge | 5500 - 55000 l/h |
| Differenzdruck | 30 - 600 kPa |
| Mediumtemperatur | -10 GradC - 120 GradC |
| Nenndruck | PN 16 |
| Ausführung | Flansch |
| Nennweite | DN 100 |
| Fabrikat | Resideo |
| Typ | Braukmann |
