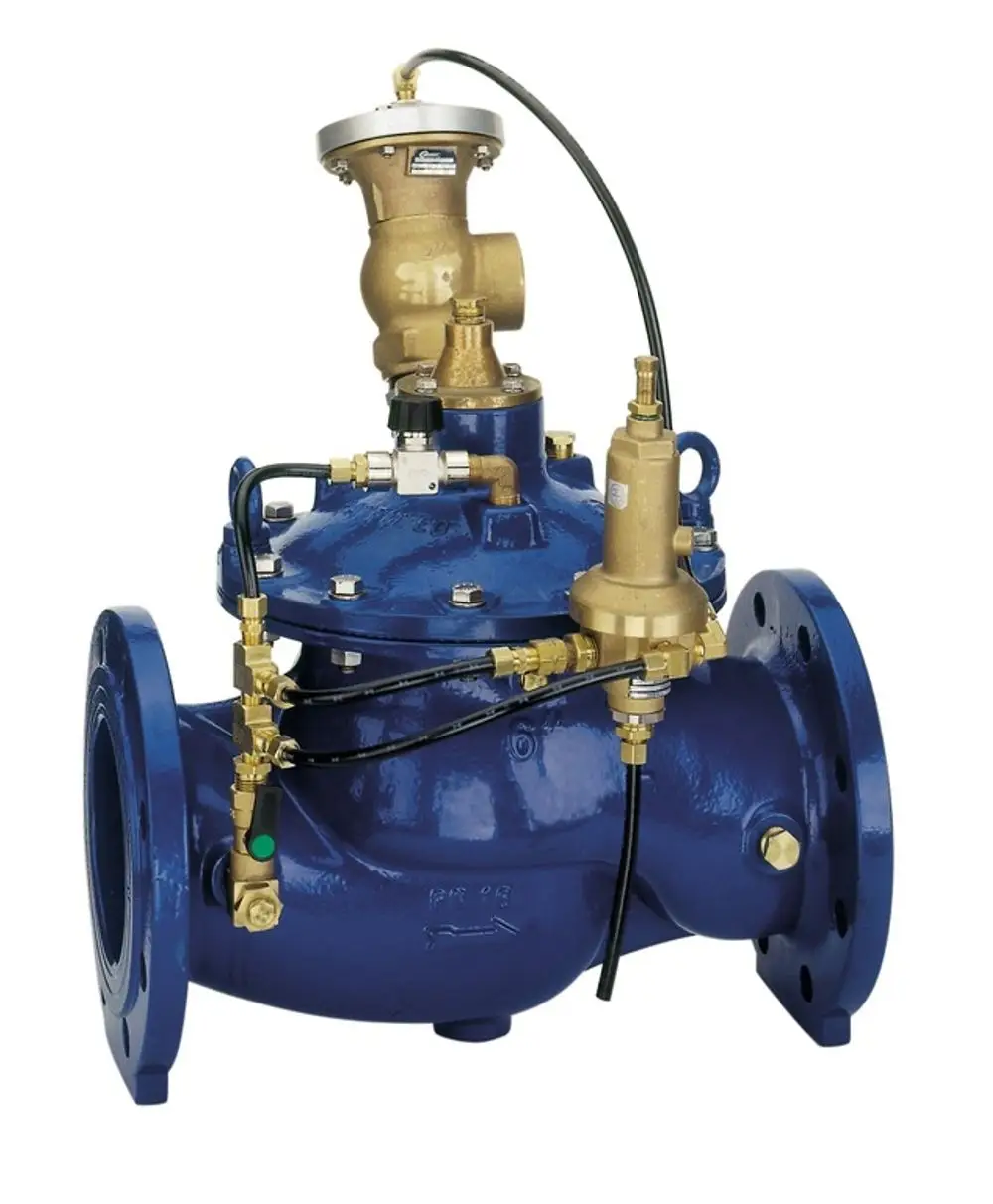

Resideo Sicherheitsventil SV300 GGG plvb blau A DN 100, SV300-100A
Raleo - Deutschlands Beste Online-Shops 2024
Wir sind Preisträger der Auszeichnung "Deutschlands beste Online-Shops" von n-tv und dem Deutschen Institut für Servicequalität (DISQ).
4.999,00 €
inkl. 19% MwSt.
Frage zu diesem Artikel stellen
Hersteller | Resideo |
Artikelnummer | SV300-100A |
Zulassungen und Normen | DVGW, WRAS (bis zu 23 °C) |
DN Nennweite | 100 mm |
Anschlussart | EN 1092-2, Mit Flansch, ISO 7005-2 |
Max. Kv-Wert | 167 |
Nenndruck | PN16 / PN25 |
Max. Betriebsdruck | 16 bar / 25 bar |
Max. Temperatur Medium | 80 °C |
Material Ventilgehäuse | Duktiler Grauguss |
Kompatible Medien | Wasser |
Oberfläche | Pulverbeschichtung |
Material Fitting | Messing |
Max. Öffnungsdruck | 15 bar / 19 bar |
Min. Öffnungsdruck | 3 bar |
Min. Betriebsdruck | 0,5 bar |
Material Dichtung | EPDM-Kautschuk |
Material Ventilmembran | EPDM |
Material Ventilsitz | Edelstahl |
Material Feder | Edelstahl |
Resideo Sicherheitsventil SV300 GGG plvb blau A DN 100, SV300-100A
Sicherheitsventile |
|
Dieses Typs sind schnell reagierende Eigenmedium-gesteuerte Ventile, die über ein Pilotventil gesteuert werden. Sie werden vorrangig in Abzweigungen von Versorgungsleitungen eingesetzt und schützen nachgeschaltete Anlagenteile gegen unzulässigen Überdruck, welcher z.B. durch Pumpen erzeugt werden kann. |
|
| Funktion: | Steigt der Eingangsdruck am Ventil auf den eingestellten Ansprechdruck, so öffnet das Ventil sofort bis zur maximalen Offenstellung. Fällt der Eingangsdruck unter den eingestellten Öffnungsdruck, so schließt das Ventil langsam, um Druckschläge zu vermeiden. |

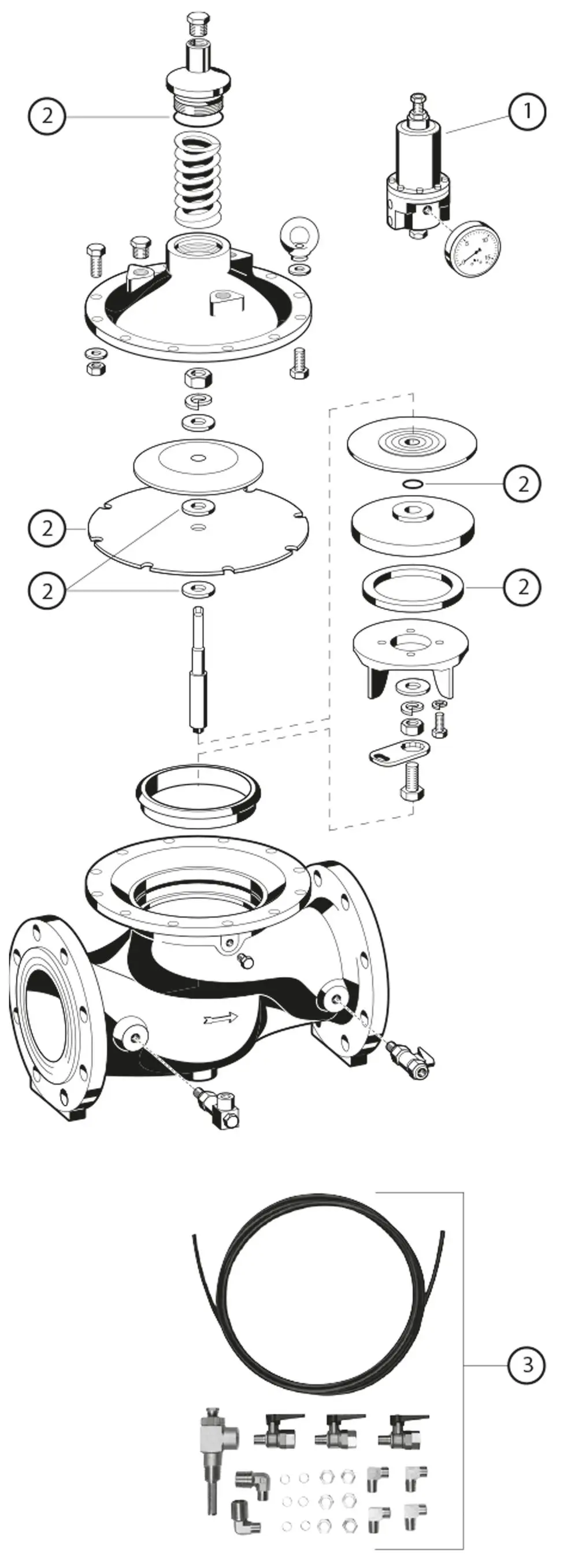

Resideo Sicherheitsventil SV300
Mit Hilfssteuerung, eigenmediumgesteuert. Schützt Anlagen gegen unzulässigen Überdruck.
Kompaktgerät, besonders geeignet bei engen Einbauverhältnissen, z. B. in Schächten.
Verlegen einer Impulsleitung nicht erforderlich.
Gehäuse, Deckel und Membranteller aus Kugelgraphitguss (ISO 1083).
Ventilsitz, Druckfeder und Steuerstange aus Edelstahl.
Membrane (gewebeverstärkt) aus NBR. Dichtungen aus NBR und EPDM.
Regulierkegel aus Rotguss. Steuerleitungen aus hochwertigem Kunststoff.
Gehäuse, Deckel und Membranteller innen und außen pulverbeschichtet.
Pilotventil aus Messing. Integriertes Entlüftungsventil.
Vordruck: max. 16 bar
Mindestdruck: 0,7 bar
Medium: Wasser bis 80 GradC
Ansprechdruck: 1 - 12 bar
Ausführung A: Gehäuse mit Flanschen PN 16
Werkstoff: Gusseisen
Nenninnendurchmesser: DN 100
Druckstufe Artikel: PN 16
Max. Mediumtemperatur (Dauerbetrieb): 80 GradC
Min. Mediumtemperatur (Dauerbetrieb): 2 GradC
Bedienung: sonstige
Höhe: 350 mm
Hinweis: Baugleich mit ehem. Honeywell Artikel
Fabrikat: Resideo
Typ: Braukmann
